L'apprentissage de pont roulant à suspension aide les gestionnaires, les ingénieurs et les équipes d'approvisionnement à prendre des décisions d'investissement éclairées. Ce guide de pont roulant suspendu Dafang couvre les principes de conception, les spécifications, les scénarios d'application et les critères de sélection. Il pourrait être utile aux clients pour la prise de décision lors de nouvelles constructions ou de mises à niveau de systèmes.
Table des matières

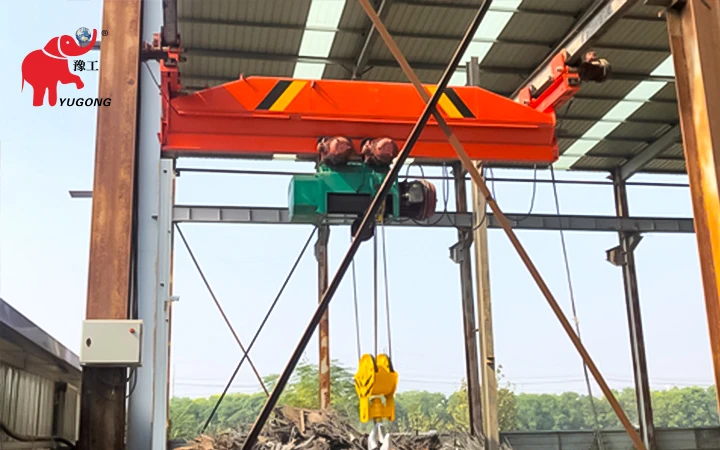

Ponts roulants Dafang à palans : Maximiser l'espace vertical
A Dafang Le pont roulant sous ferme est un système de levage aérien dont la poutre du pont est suspendue sous les poutres de roulement. Cette configuration permet une opération plus proche du plafond, maximisant la hauteur du sol à l'attelage dans les installations à hauteur limitée. De plus, cette conception offre des avantages pour la fabrication industrielle et l'entreposage. Il assure une hauteur de levage supplémentaire sans surélever la structure du bâtiment, et plusieurs ponts roulants sur la même voie améliorent la flexibilité de manutention des matériaux.
La conception de la poutre de pont suspendue est devenue populaire dans les industries automobile, aérospatiale et d'usinage de précision, avec une adoption croissante par rapport aux configurations de roulement supérieur traditionnelles.
Composants du pont roulant suspendu et leurs fonctions
| Composants structurels | Systèmes de ponts et de trolleybus | Systèmes de levage et de contrôle |
|---|---|---|
| Comprendre les composants clés des ponts roulants à suspension Dafang aide à évaluer la qualité et à entretenir l'équipement. Les poutres de piste, généralement des profilés en I de 150 mm à 400 mm de hauteur, constituent la fondation, résistant aux forces verticales, latérales et dynamiques. Les chariot de roulement sont montés sur les extrémités des poutres du pont, contenant des roues, des systèmes d'entraînement, des roulements de précision et des moteurs. Et certains ont des positions de roues réglables. | Les poutres de pont enjambent les bogies d'extrémité et supportent le système de chariot. Les ponts à poutre simple utilisent des poutres en I ou des poutres caisson, tandis que les ponts à poutre double utilisent deux poutres parallèles pour des charges plus lourdes. La poutre résiste à la flexion et minimise la déflexion. Les ensembles de chariots supportent le palan, avec leurs roues, roulements et composants d'entraînement, assurant un positionnement précis. | La plupart des ponts roulants utilisent des palans électriques pour le levage. Les palans à câble gèrent les charges lourdes à haute vitesse, tandis que les palans à chaîne sont destinés aux charges plus légères. Les palans standard FEM de Dafang Crane sont compacts et efficaces. Les systèmes électriques alimentent les pièces mobiles via des barres omnibus ou des câbles. Les panneaux de commande abritent les démarreurs, les variateurs et les dispositifs de sécurité, et les systèmes modernes utilisent des automates programmables industriels. |
Pont roulant sous charpente
Monopoutre
Comment les ponts roulants sous-portés diffèrent des ponts roulants à roulement supérieur
Différences de position et de montage
La principale différence réside dans la relation de la poutre du pont avec la voie. Les ponts roulants sont équipés de poutres sur des rails surélevés, avec des roues sur la surface supérieure du rail.
En revanche, les ponts roulants suspendus se fixent sous les poutres de roulement, utilisant efficacement la structure et gagnant de l'espace vertical, ce qui est avantageux pour les installations à faible hauteur sous plafond.
Capacité Multi-Grues
Plusieurs ponts roulants suspendus peuvent partager le chemin de roulement à différentes hauteurs. Les installations peuvent installer plusieurs ponts roulants suspendus sur un seul chemin de roulement pour différentes zones ou tailles de charge.
Les ponts roulants en charge nécessitent des structures surélevées substantielles avec des rails précis, tandis que les ponts roulants suspendus se fixent directement à des éléments de bâtiment existants, réduisant ainsi les coûts et le temps.
Considérations sur la capacité
Le principal compromis est la capacité de charge. Les ponts roulants underslung conformes aux normes FEM peuvent supporter jusqu'à 32 tonnes maximum, tandis que les ponts roulants top-running peuvent soulever et manipuler des matériaux de 50 à 100 tonnes dans les ateliers et les entrepôts.
Par conséquent, vos exigences de capacité guident le choix de conception.
| Fonctionnalité | Ponts roulants suspendus | Ponts roulants à chemin de roulement supérieur |
|---|---|---|
| Les types | LX Sstandard, NLX FEM standard | LD Standard, HD FEM Standard (type mono-poutre) |
| Position de chevalet | Suspendu sous la piste | Balades sur le dessus de la piste |
| Dégagement requis | Minimum | Substantiel |
| Capacité Maximale | Jusqu'à 32 tonnes (norme FEM type NLX) | 50-100+ tonnes |
| Opération de grues multiples | Oui, sur la même piste | Nécessite des pistes séparées |
| Complexité de l'installation | En bas | Plus haut |
| Impact sur la structure du bâtiment | Utilise la structure existante | Nécessite des supports surélevés |
Conception standard de pont roulant FEM par rapport à la conception standard suspendue
- 1. Différences de philosophie de conception
- Les philosophies de conception des ponts roulants sous-suspendus de norme FEM et traditionnels diffèrent. Les ponts roulants sous-suspendus de norme FEM se concentrent sur une conception compacte et une intégration optimisée des composants. Par exemple, Henan Dafang conçoit sa série NLX avec une hauteur sous crochet réduite et un poids plus léger. En revanche, les conceptions sous-suspendues standard assemblent généralement des composants séparés prêts à l'emploi tels que des palans, des bogies d'extrémité et des commandes, offrant une flexibilité mais potentiellement au détriment de l'efficacité.
- 2. Performance et efficacité
- Les ponts roulants standards FEM utilisent couramment des variateurs de fréquence comme équipement standard dans leurs systèmes d'entraînement, permettant une accélération douce, un positionnement précis et la régénération d'énergie lors du freinage. Les systèmes standards peuvent utiliser des commandes par contacteurs avec une variation de vitesse limitée. Structurellement, les ponts roulants standards FEM optimisent les profils de poutres grâce à l'analyse par ordinateur et à la modélisation par éléments finis, ce qui permet d'obtenir des structures plus légères mais également robustes, voire plus robustes.
- 3. Comparaison des coûts et de la valeur
- La consommation d'énergie reflète les niveaux d'optimisation de la conception. Les ponts roulants suspendus selon la norme FEM consomment 15 à 25 % d'électricité en moins que les systèmes standard comparables, grâce aux variateurs de fréquence, aux moteurs efficaces et au freinage régénératif. Le coût initial des ponts roulants selon la norme FEM est généralement de 15 à 30 % plus élevé que celui des ponts roulants suspendus standard. Cependant, cet investissement est rentabilisé grâce à des coûts d'exploitation plus faibles, moins d'entretien et une durée de vie plus longue.
Avantages des ponts roulants à flèche suspendue
- 1. Avantages en termes d'espace et de coûts
- Les ponts roulants sous poutre offrent des avantages opérationnels et économiques. Leur principal avantage est l'utilisation maximale de la hauteur sous plafond. Suspendus sous les poutres de roulement, ils récupèrent 1 à 2 mètres d'espace vertical par rapport aux systèmes par le dessus.
- Les coûts de construction réduits proviennent des exigences structurelles moindres. Ils utilisent les colonnes et les structures de toit existantes pour supporter les passerelles, évitant ainsi des colonnes de support dédiées. Cela réduit les coûts de construction de 15 à 25 %.
- 2. Flexibilité opérationnelle
- Les systèmes suspendus offrent une flexibilité pour les expansions futures. L'ajout d'une grue à une piste existante nécessite des modifications structurelles minimales. Plusieurs grues sur des pistes partagées à différentes hauteurs optimisent l'utilisation des équipements, soutenant la croissance de la production sans rénovations majeures.
- Ils ont une installation plus facile et des délais plus courts, ce qui est bénéfique pour les startups soumises à des contraintes de temps. L'installation des poutres de roulement est plus rapide que celle des structures ferroviaires surélevées, la plupart des installations étant achevées en quelques jours.
- 3. Entretien et environnement
- Une meilleure accessibilité de la maintenance améliore la fiabilité et réduit les temps d'arrêt. Les techniciens entretiennent les ponts roulants sous la zone de travail, tandis que les systèmes à roulement supérieur nécessitent des échafaudages ou des équipements d'accès spécialisés.
- Ils créent un environnement d'exploitation plus propre grâce à leurs composants encapsulés et à leurs mécanismes protégés. Les ponts roulants modernes suspendus sous la voie sont dotés de systèmes d'entraînement étanches et de conducteurs couverts, réduisant ainsi la contamination dans les applications de salles blanches ou de transformation alimentaire.
Exigences et processus d'installation du pont roulant à voie inférieure
Préparation et planification du site
Une installation correcte assure un fonctionnement sûr et fiable des ponts roulants suspendus. La préparation du site commence par la vérification de l’adéquation de la structure du bâtiment aux charges de la grue. Un ingénieur en structure doit examiner les plans et effectuer une vérification sur site pour confirmer la capacité des poteaux du bâtiment et des éléments de toit supportant les poutres de roulement.
L'installation des poutres de roulement est la phase la plus critique. Les poutres doivent être parfaitement parallèles et de niveau, avec des tolérances d'alignement allant jusqu'à 3 mm d'écart sur la longueur du roulement. Elles sont fixées à la structure du bâtiment avec des supports de montage ou des plaques de connexion.
Assemblage et installation
L'assemblage des ponts roulants suspendus se fait généralement au sol avant le levage. Fixez les portiques d'extrémité à la poutre du pont avec un alignement précis. Ensuite, installez le chariot électrique et le palan. Toutes les connexions électriques doivent être vérifiées avant de mettre les systèmes sous tension.
Le levage du pont assemblé dans la voie nécessite une planification et un équipement minutieux. Des grues mobiles ou des systèmes de levage temporaires sont utilisés pour élever le pont à la hauteur de fonctionnement, et il doit être centré sur les poutres de la voie lors de la pose.
Essais et mise en service
Les tests et la mise en service vérifient que tous les systèmes fonctionnent correctement avant l'utilisation. Les tests de charge confirment les indices de capacité et l'intégrité structurelle, et les tests de fonctionnement vérifient les mouvements et les dispositifs de sécurité. Les opérateurs reçoivent une formation sur le fonctionnement correct et les procédures de sécurité.
La plupart des ponts roulants sous poutre sont installés en une à deux semaines, selon la complexité. Des fabricants comme Henan Dafang fournissent une supervision d'installation pour garantir une mise en place correcte et des performances optimales, protégeant ainsi les garanties.
Bonnes pratiques de maintenance pour les ponts roulants Dafang à voie inférieure
Maintenance quotidienne et hebdomadaire
La maintenance systématique prolonge la durée de vie des ponts roulants suspendus et prévient les défaillances. Les inspections quotidiennes par les opérateurs permettent d'identifier les problèmes à un stade précoce. Formez les opérateurs à vérifier les bruits, les vibrations ou les mouvements, et à noter tout dommage évident ou toute fuite de liquide.
La maintenance hebdomadaire se concentre sur la lubrification et les réglages de base. Les graisseurs sur les roues, les roulements et les réducteurs de vitesse nécessitent une attention régulière. Vérifiez les câbles métalliques ou les chaînes, et inspectez les crochets.
Service mensuel et trimestriel
Des inspections mensuelles détaillées examinent les composants critiques. Mesurez l'usure des roues, testez les interrupteurs de fin de course et les dispositifs de sécurité, et inspectez les connexions électriques.
L'entretien trimestriel comprend une maintenance préventive plus poussée : vidanger et remplacer l'huile du réducteur, inspecter les garnitures de frein et vérifier le couple de serrage des connexions structurelles.
Choisissez Dafang, fournisseur professionnel de ponts roulants
Les ponts roulants sous le tablier traitent efficacement les matériaux en hauteur dans les installations où l'espace est limité. Leur conception suspendue maximise la hauteur libre et permet l'installation de plusieurs ponts roulants sur des voies communes. Cela en fait une solution idéale pour la fabrication automobile, l'assemblage aérospatial et l'usinage de précision.
Comprendre les spécifications clés aide à sélectionner l'équipement. Tenez compte de la capacité de charge, de la portée, de la hauteur de levage et du cycle de service. Norme FEM Les conceptions de Henan Dafang offrent des fonctionnalités avancées telles que des commandes à vitesse variable, des palans compacts et une efficacité énergétique.
Une installation et un entretien appropriés garantissent une fiabilité à long terme. Une installation professionnelle protège les garanties et les performances. Des inspections régulières, une lubrification et un entretien préventif peuvent prolonger la durée de vie au-delà de 20 ans, et un investissement initial de qualité réduit les coûts d'exploitation.
Dafang proposera des technologies d'automatisation et de surveillance pour améliorer les capacités des ponts roulants. Les systèmes de grues intelligents offrent des alertes de maintenance prédictive et optimisent le flux de matériaux. Nous nous engageons à positionner les ponts roulants suspendus comme des composants clés de la fabrication industrielle moderne.
Questions fréquemment posées
Q : La principale différence entre les ponts roulants suspendus et les ponts roulants à roulement supérieur réside dans leur mode de fixation et de déplacement. * **Ponts roulants suspendus (Underhung):** La poutre principale (ou les poutres) du pont roulant est suspendue à la structure du bâtiment, généralement à des profilés en acier intégrés dans le toit ou à des rails fixés à la structure du toit. Le chariot se déplace le long du dessous de la poutre du pont. Ils sont souvent utilisés dans des bâtiments où la structure du toit est conçue pour supporter ce type de charge ou lorsque l'espace au sol est limité. * **Ponts roulants à roulement supérieur (Top-running):** La poutre principale (ou les poutres) du pont roulant repose sur des rails fixés en hauteur sur des colonnes ou des structures de support dédiées le long des murs de l'usine ou de l'entrepôt. Le chariot se déplace sur le dessus de la poutre du pont. Ce type est plus courant et convient aux bâtiments où la structure peut supporter directement le poids du pont roulant et de sa charge.
Les ponts roulants souspentes sont suspendus sous des poutres de roulement, tandis que les ponts roulants montés sur le dessus roulent sur des rails surélevés. Les systèmes de ponts roulants souspentes offrent une meilleure utilisation de la hauteur libre et permettent plusieurs ponts sur la même voie de roulement. Les ponts roulants montés sur le dessus manipulent des charges plus lourdes mais nécessitent plus d'espace vertical et de support structurel.
Q : Quelle est la capacité maximale des ponts roulants sous suspension ?
La plupart gèrent 1 à 20 tonnes ; les conceptions conformes aux normes FEM peuvent atteindre 32 tonnes (par exemple, la série NLX de Henan Dafang : 5 à 32 tonnes). Pour des charges plus importantes, les ponts roulants à chariot supérieur sont plus pratiques et économiques.
Q : De combien d'espace libre les ponts roulants à tirant d'air ont-ils besoin ?
Les systèmes à flèche inférieure nécessitent 500 à 800 mm de hauteur sous plafond en moins que les ponts roulants similaires à fonctionnement supérieur de capacité équivalente. L'exigence exacte dépend du type de palan, de la profondeur du pont et de la taille de la poutre de roulement. Les conceptions compactes conformes à la norme FEM minimisent encore davantage les besoins en hauteur sous plafond, ce qui est crucial dans les installations à faible hauteur de plafond.
Q : Plusieurs ponts roulants peuvent-ils fonctionner sur la même voie de roulement ?
Oui, plusieurs ponts roulants de type sous crémaillère peuvent fonctionner à différentes hauteurs sur une seule voie (impossible avec les ponts roulants de type dessus). L'installation de plusieurs ponts roulants maximise l'utilisation de l'équipement et réduit les coûts d'infrastructure.
Q : Les ponts roulants sous poutre sont couramment utilisés dans les industries suivantes : * **Industrie manufacturière :** Ils sont essentiels pour déplacer des matériaux lourds, des composants et des produits finis sur les lignes de production, dans les zones d'assemblage et dans les entrepôts. * **Travail des métaux et fonderies :** Ils sont utilisés pour manipuler des billettes, des produits finis en métal, des moules et d'autres matériaux lourds. * **Industrie automobile :** Ils déplacent des carrosseries de voitures, des moteurs et d'autres composants volumineux dans les usines d'assemblage. * **Construction :** Ils sont utilisés sur les chantiers pour soulever et placer des matériaux de construction, des poutres et des équipements lourds. * **Entrepôts et centres de distribution :** Ils facilitent le chargement et le déchargement de marchandises des camions et le déplacement de palettes et d'articles lourds dans l'entrepôt. * **Industrie lourde :** Ils sont utilisés dans des applications telles que la fabrication de grandes machines, d'équipements lourds et dans les chantiers navals. * **Industrie du bois :** Ils peuvent être utilisés pour manipuler de grosses pièces de bois ou des produits en bois finis. * **Industrie du papier :** Ils peuvent être utilisés pour déplacer de lourdes bobines de papier.
A : Les systèmes suspendus sont utilisés dans les industries automobile, aérospatiale, les ateliers d'usinage, la fabrication d'acier, l'entreposage, la transformation alimentaire et les installations pharmaceutiques pour leur conception peu encombrante et leur couverture flexible.
Q : La durée de vie typique des ponts roulants suspendus dépend de plusieurs facteurs, notamment la qualité de fabrication, la fréquence d'utilisation, l'environnement d'exploitation et la maintenance. En général, on peut s'attendre à ce qu'un pont roulant suspendu bien entretenu ait une durée de vie de **20 à 30 ans**, voire plus. Cependant, certains éléments peuvent affecter cette durée : * **Utilisation intensive :** Les ponts utilisés quotidiennement pour des charges lourdes ou des cycles de travail fréquents peuvent s'user plus rapidement. * **Environnement :** Les ponts fonctionnant dans des environnements corrosifs, poussiéreux ou à des températures extrêmes peuvent nécessiter des remplacements plus fréquents de certaines pièces ou même de l'équipement entier. * **Maintenance :** Une maintenance préventive régulière est cruciale. Le non-respect des intervalles d'inspection et de lubrification, ainsi que la négligence des réparations mineures, peuvent entraîner des défaillances majeures et réduire la durée de vie. * **Qualité de fabrication :** Les ponts de meilleure qualité, fabriqués avec des matériaux robustes et selon des normes strictes, auront naturellement une durée de vie plus longue. * **Modernisation :** Parfois, plutôt que de remplacer entièrement le pont, des composants peuvent être mis à niveau pour prolonger sa durée de vie opérationnelle. Il est toujours recommandé de consulter le fabricant de votre pont roulant spécifique pour obtenir des estimations plus précises basées sur son modèle et votre utilisation.
Les ponts roulants suspendus bien entretenus durent 20 à 30 ans ; les conceptions conformes aux normes FEM dépassent souvent 25 ans. La durée de vie dépend du cycle de service, de la maintenance et de l'environnement. Un entretien approprié prolonge la longévité.
Q : Qu'est-ce que la maintenance requise pour les ponts roulants sous suspente ?
A : Elles nécessitent des inspections quotidiennes par l'opérateur, une lubrification hebdomadaire, des vérifications mensuelles, un entretien préventif trimestriel et des inspections complètes annuelles. Le remplacement des câbles/chaînes suit le calendrier du fabricant. Les conceptions conformes aux normes FEM simplifient la maintenance grâce à des points de service accessibles.
Q : Combien coûte un pont roulant à profil bas ?
R : Les systèmes à suspension inférieure coûtent entre 25 000 et 110 000 USD (en fonction de la capacité, de la portée et des caractéristiques). Un système type d'une capacité de 10 tonnes et d'une portée de 20 mètres coûte entre 45 000 et 70 000 USD (installation comprise). Les modèles standard FEM sont plus chers (entre 15 et 301 TP3T), mais offrent un meilleur rendement et une plus grande longévité.
Q : Quels sont les avantages des ponts roulants suspendus standard FEM ?
R : Ils se caractérisent par une conception compacte, des variateurs de fréquence, une efficacité énergétique optimisée et des systèmes de sécurité avancés. Ils consomment entre 15 et 251 TP3T d'électricité en moins que les systèmes standard. Leur poids réduit et une meilleure intégration des composants offrent des avantages opérationnels malgré des coûts initiaux plus élevés.
Q : Les ponts roulants suspendus peuvent-ils être automatisés ?
Oui, les ponts roulants modernes suspendus supportent un fonctionnement semi-automatique et entièrement automatique grâce à des capteurs, des commandes programmables et l'intégration au système de gestion d'installations. L'automatisation améliore la précision, le débit et réduit les coûts de main-d'œuvre, en particulier dans les opérations répétitives à grand volume.
