Pourquoi la manutention des bobines d'acier exige-t-elle une ingénierie spécialisée ?
Les centres de service de l'acier, les laminoirs et les installations de traitement des métaux manipulent quotidiennement des bobines de 5 à 40 tonnes. Les bobines d'acier présentent des difficultés de manutention particulières par rapport aux marchandises palettisées ou conteneurisées, telles que le poids concentré dans une forme cylindrique, le risque de dommages superficiels dus à un mauvais contact, la variabilité dimensionnelle entre les largeurs de bobines (600 mm à 2 100 mm standard) et les problèmes de sécurité pendant le transport.
Les ponts roulants standard équipés de crochets conventionnels ne peuvent pas saisir les bobines en toute sécurité. Les méthodes d'élingage entraînent des problèmes tels que des empreintes de surface, des risques de glissement et des temps de cycle lents lorsque les opérateurs enfilent les câbles dans les yeux de la bobine. Les installations où des volumes importants de bobines sont déplacés quotidiennement ont besoin de solutions de levage spécialement conçues qui combinent l'engagement sécurisé des bobines, la vitesse opérationnelle et la prévention des dommages.

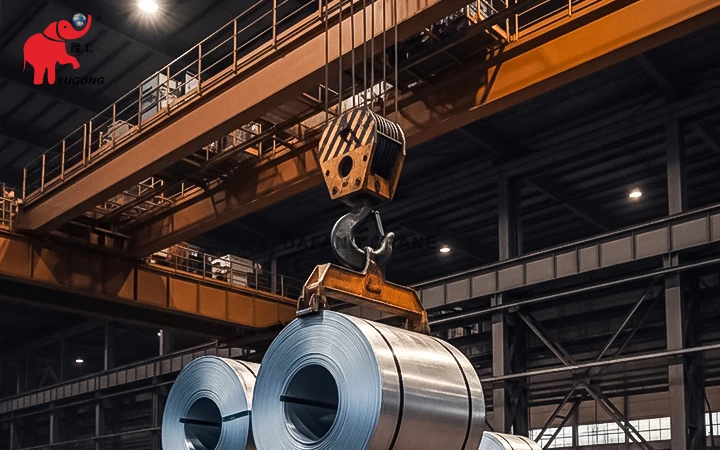

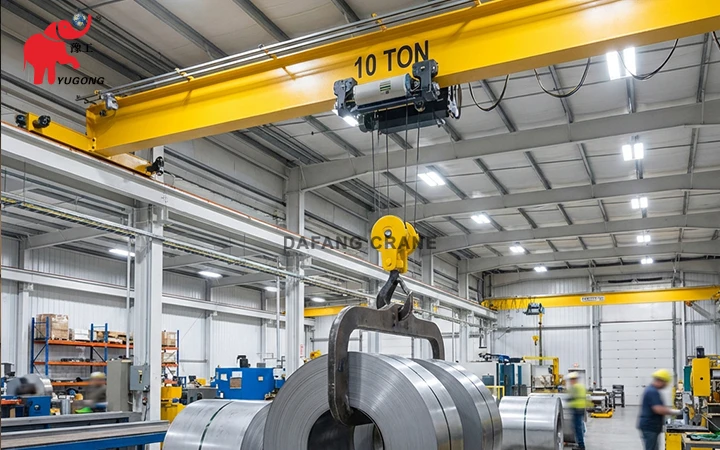

Ponts roulants de Dafang avec des crochets de levage de type C répondent à ces exigences grâce à des systèmes intégrés de manutention des bobines utilisés dans les laminoirs à froid, les centres de service sidérurgique et les opérations d'emboutissage des métaux.

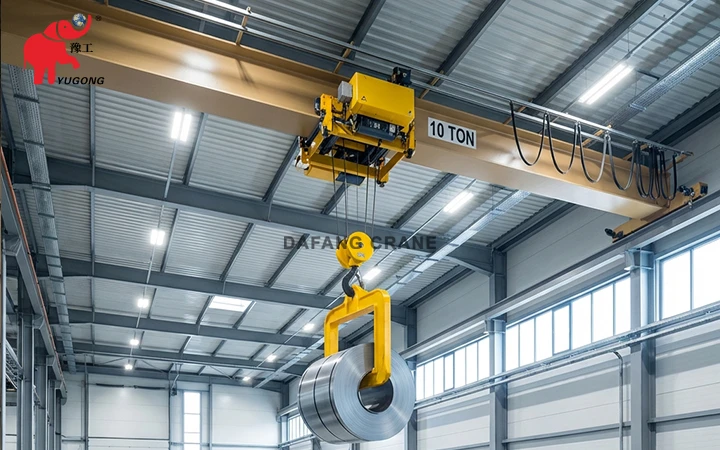

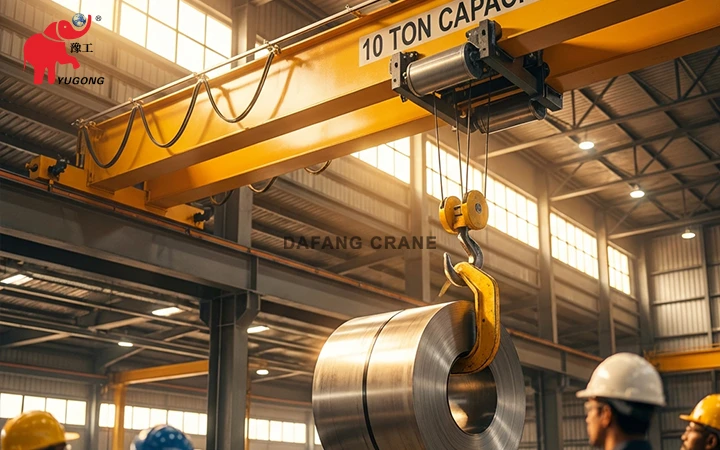

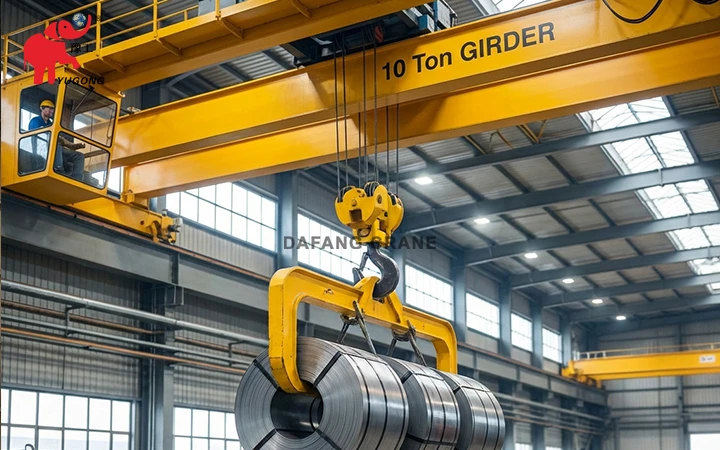

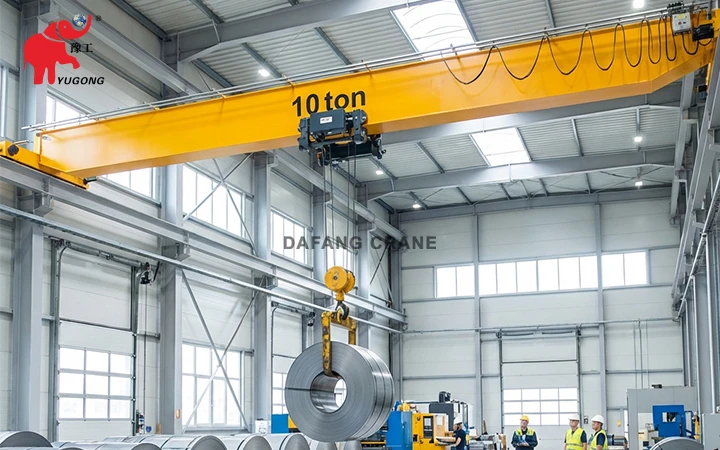

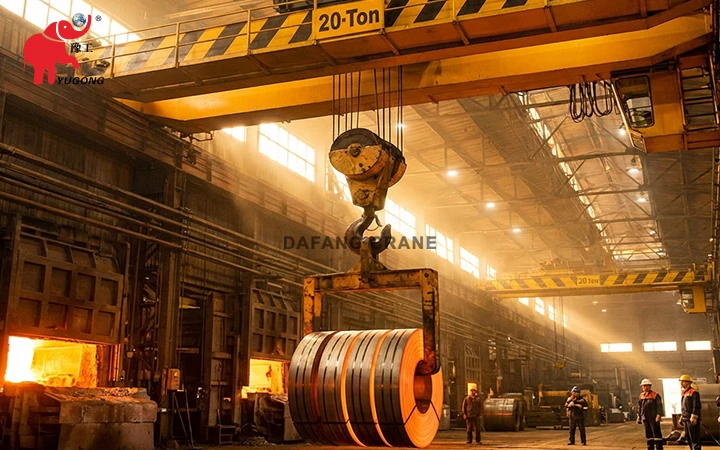

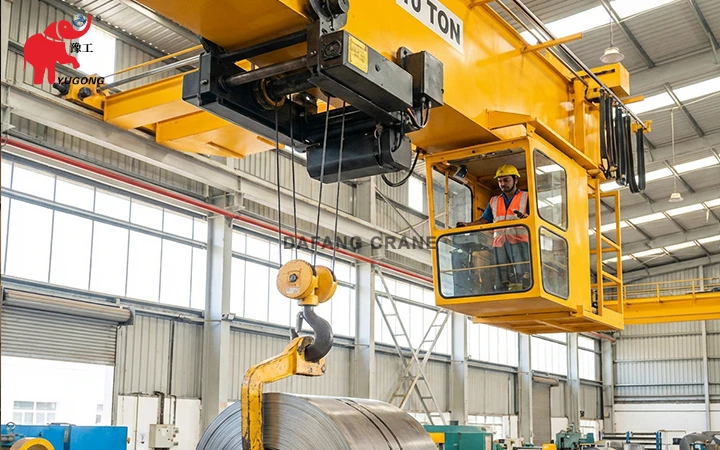

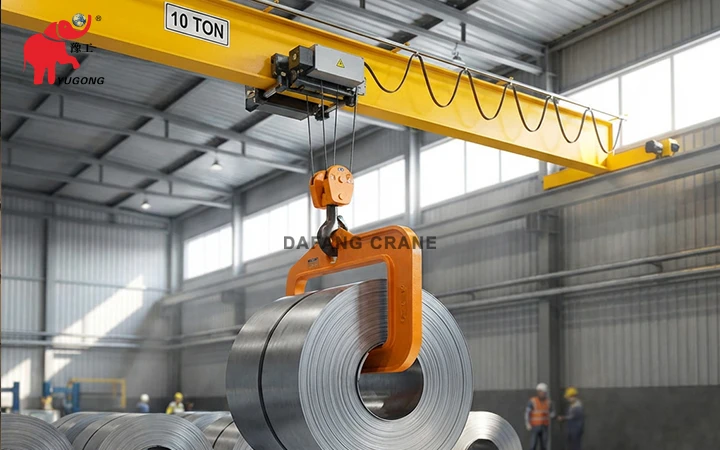

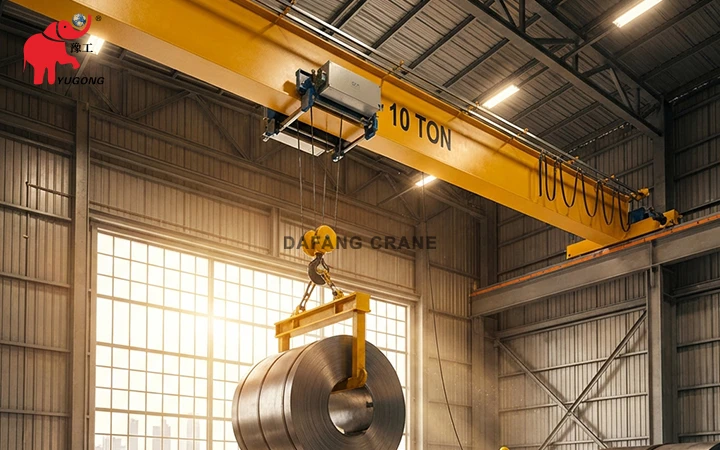

Crochet de type C pour bobines d'acier
Conception des crochets et répartition des charges
Géométrie des crochets
La poutre de levage en forme de C supporte le diamètre intérieur de la bobine, répartissant les forces de levage sur le cœur de la bobine au lieu de solliciter les enveloppes extérieures. Il est fabriqué en acier allié forgé et traité thermiquement. La résistance est suffisante pour supporter une charge dynamique pendant l'accélération et la décélération. Les dimensions de l'ouverture du crochet s'adaptent aux diamètres intérieurs des bobines de 508 mm (20") à 762 mm (30") en standard, avec des configurations personnalisées pour les bobines non standard.
Protection de la surface
Un revêtement en uréthane ou en caoutchouc sur les surfaces de contact empêche les rayures de surface et les dommages sur les bords. Il est important pour l'acier préfini destiné à la fabrication d'automobiles ou d'appareils électroménagers, où les spécifications de qualité de surface sont rigoureuses. Les patins d'usure remplaçables prolongent la durée de vie du crochet et maintiennent les normes de protection de la surface.
Verrouillage de sécurité
Les loquets de sécurité à ressort empêchent le désengagement de la bobine pendant le levage. Le mécanisme de verrouillage fonctionne automatiquement pendant la prise de la bobine - l'engagement manuel n'est pas nécessaire, ce qui réduit la charge de travail de l'opérateur et élimine la négligence du verrouillage de sécurité comme mode de défaillance.
Capacité de charge et facteurs de sécurité
Les crochets en C conçus conformément à la norme ASME B30.20 (Dispositifs de levage sous le crochet) et à la norme FEM 4.004 ont un facteur de conception minimal de 3:1 pour la limite d'élasticité. Les limites de charge de travail tiennent compte de la charge dynamique, des forces d'impact pendant le contact et des conditions de charge décentrée.
Des essais de charge à la capacité nominale de 125% et des inspections périodiques garantissent l'intégrité structurelle permanente. Chaque crochet porte un marquage permanent de la capacité de charge et un numéro de série de traçabilité.
Spécifications des ponts roulants pour la manutention des bobines
Configuration du pont roulant

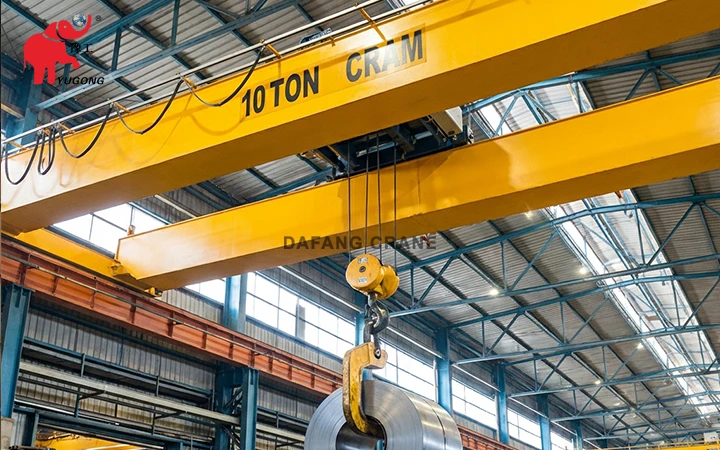

Construction de poutres en caisson
La conception de la poutre en caisson offre une rigidité permettant un positionnement précis des bobines. Les portées de 10 à 35 m correspondent aux largeurs de baies standard des centres de services. Les capacités de levage de 5 à 40 tonnes couvrent différents poids de bobines d'acier.
Classification des fonctions
A5-A6 selon les normes FEM/ISO pour les modèles d'utilisation modérée à intensive. Les centres de service qui traitent plus de 200 mouvements de bobines par équipe de 8 heures doivent être classés A6, tandis que les opérations à plus faible volume (50-100 mouvements quotidiens) peuvent utiliser des équipements A5. La sous-spécification de la classe d'utilisation entraîne une fatigue structurelle prématurée et la défaillance des composants.
Paramètres de vitesse de la grue
La course du pont est de 30 à 60 m/min (vitesses plus élevées pour les installations à travées longues), la course transversale du chariot est de 20 à 40 m/min, et la vitesse de levage est de 5 à 12 m/min avec une commande à deux vitesses et un mode de précision lente de 1 à 2 m/min pour le positionnement final. Les entraînements à fréquence variable assurent une accélération en douceur et un positionnement précis sur les lignes de refendage, les équipements de déroulage ou les plateaux de camion.
Systèmes électriques et de contrôle
Interface opérateur
Les télécommandes radio avec pendentif de secours aident les opérateurs à obtenir des lignes de vue optimales lors de la prise et de la mise en place des bobines. Les télécommandes multifonctions intègrent plusieurs commandes, notamment celles du pont, du chariot, du palan et du palan auxiliaire, dans une seule unité portable.
Suivi de la charge
Les cellules de charge en option fournissent un affichage du poids en temps réel pour éviter les surcharges et permettent aux opérateurs de vérifier le poids des bobines par rapport aux documents d'expédition. Les systèmes de protection contre les surcharges empêchent le levage au-delà de la capacité nominale, ce qui est crucial lorsque les marquages du poids de la bobine peuvent être inexacts ou illisibles, et aident les opérateurs à vérifier le poids de la bobine par rapport à la documentation d'expédition.
Précision du positionnement
Le retour d'information du codeur absolu sur les entraînements des ponts et des chariots permet une précision de positionnement de ±10 mm, ce qui est important pour les systèmes de manutention automatisée des bobines ou les installations où les bobines doivent s'aligner avec précision sur les mandrins de l'équipement de traitement.
Applications de l'industrie sidérurgique

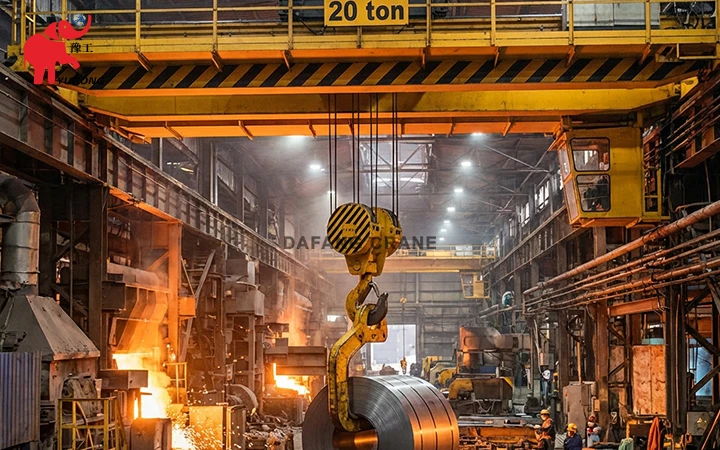

Laminoirs à froid
Transfert de bobines du décapage au laminage
Transfert de bobines décapées (15-30 tonnes) du traitement acide aux laminoirs de réduction à froid. Les crochets de levage de type C évitent d'endommager la surface de l'acier nettoyé chimiquement, ce qui nécessite une finition de surface précise pour les opérations de laminage ultérieures. L'engagement rapide réduit le temps de transfert entre les différentes étapes du processus, ce qui améliore le rendement global de l'usine.
Centres de service acier
Gestion des stocks et exécution des commandes
Déplacer les bobines entre les racks de stockage, les lignes de refendage, les équipements de coupe à longueur et les zones d'expédition. Les installations typiques traitent entre 100 et 300 mouvements de bobines par jour. Les systèmes de crochets en C permettent de traiter cette gamme sans changement d'outillage. Les crochets en C réglables ou les jeux de crochets couvrent toute la gamme de largeurs de bobines pour le stockage de l'acier destiné à l'automobile, à la construction et à l'électroménager. Le temps de changement d'outillage inférieur à 10 minutes permet aux installations de passer de la manutention de produits à fente étroite à la manutention de bobines principales en une seule équipe.
Emboutissage et fabrication de métaux
Chargement des bobines dans les systèmes d'alimentation des presses
Positionner les bobines sur les mandrins de dérouleurs pour les presses d'emboutissage et les équipements de formage de rouleaux. Un positionnement précis évite d'endommager le mandrin et garantit l'alignement des bobines pour l'alimentation automatisée. La prise sûre du crochet en C permet une rotation contrôlée pendant l'orientation de la bobine avant la mise en place du mandrin.
Lignes de galvanisation et de revêtement
Opérations de prétraitement et de finition
Manipuler les bobines à l'aide de procédés de zingage, d'application de peinture et de film protecteur. La protection de la surface des crochets en C empêche la détérioration du revêtement et maintient la qualité du produit pour les applications d'acier préfini où les défauts de surface entraînent le rejet du produit.
Considérations relatives à la sécurité opérationnelle
i. Stabilité de la bobine pendant le levage
Les bobines d'acier ont une stabilité différente de celle des charges rigides. La géométrie cylindrique combinée à la concentration du poids crée un risque de renversement si la charge est soulevée de manière décentrée ou si l'ouverture du crochet en C ne s'engage pas correctement dans l'alésage de la bobine. Les opérateurs ont besoin d'une formation sur :
- Vérification visuelle de l'engagement du crochet avant le levage
- Évaluation de l'état de l'œil de la bobine (déformation indiquant des dommages dus à la manipulation)
- Procédures de reconnaissance et de correction des charges décentrées
- Vitesses de déplacement maximales en fonction du poids des bobines et des conditions de l'installation
ii. État de surface et dommages dus à la manipulation
L'acier laminé à froid et l'acier préfini destinés à la fabrication d'automobiles ou d'appareils électroménagers sont soumis à des spécifications strictes en matière de qualité de surface : les rayures, les bosses ou les dommages sur les bords entraînent le rejet du produit. Les installations doivent :
- Inspecter les surfaces de contact du crochet C pour vérifier qu'elles ne sont pas endommagées ou contaminées avant chaque prise de poste.
- Remplacer les rembourrages en uréthane/caoutchouc usés aux intervalles spécifiés
- Mise en œuvre d'un emballage en bobine ou de protections des bords pour les matériaux de qualité supérieure
- Procédures de traitement des documents à l'appui des systèmes de gestion de la qualité (ISO 9001, IATF 16949)
iii. Protocoles d'entretien et d'inspection
La norme ASME B30.20 et les réglementations locales précisent les exigences en matière d'inspection des dispositifs de levage sous le crochet. Les protocoles typiques sont les suivants :
- Tous les jours : Contrôle visuel des fissures, des déformations, de la fonction de verrouillage
- Mensuel : Examen détaillé des soudures, de l'état des patins d'usure, du fonctionnement des verrous de sécurité
- Annuel : Contrôle par magnétoscopie ou ressuage des soudures portantes, vérification dimensionnelle, essai de charge d'épreuve lorsque la réglementation l'exige.
Considérations sur les spécifications pour les équipes chargées des achats
Gamme dimensionnelle de la bobine
Définissez la gamme complète des diamètres intérieurs et extérieurs des bobines, des largeurs et des poids que l'installation est appelée à traiter. Les crochets doivent pouvoir s'adapter à toute la gamme sans nécessiter d'outils spécialisés multiples, ce qui améliore l'efficacité opérationnelle. Les crochets standard couvrent des diamètres intérieurs de 508 à 762 mm (20" à 30") ; les bobines plus larges ou plus étroites doivent être conçues sur mesure.
Disposition des installations et couverture des grues
Mesurez la largeur de la baie, la hauteur disponible entre le sol et la structure aérienne, et la hauteur de crochet requise pour l'empilage des bobines les plus hautes ou le chargement de l'équipement. La portée du pont et la hauteur de levage déterminent la configuration de la grue - une hauteur inadéquate nécessite de rouler les bobines (ce qui prend du temps et peut être dommageable) plutôt que de les soulever directement à la verticale.
Intégration avec les équipements existants
Pour les installations qui installent des grues de manutention de bobines dans des bâtiments existants, il convient de vérifier la capacité des poutres de la piste, la charge des colonnes du bâtiment et l'adéquation du service électrique. L'installation de grues plus lourdes peut nécessiter un renforcement structurel. Un examen du génie civil avant l'acquisition de l'équipement peut éviter des retards dans le projet.
Conditions environnementales
Les centres de service intérieurs ont des environnements relativement propres. Les usines qui traitent des bobines laminées à chaud ou qui exploitent des lignes de décapage exposent les ponts roulants à des températures élevées, à des fumées acides et à des débris de calcaire. Ces conditions exigent une protection renforcée contre la corrosion, des boîtiers électriques étanches (IP54-IP65) et des inspections plus fréquentes.
Grues d'ingénierie de Dafang pour la manutention de bobines d'acier
Dafang Heavy Machinery propose des systèmes de ponts roulants avec crochets de levage intégrés de type C pour la manutention de bobines d'acier dans les laminoirs, les centres de service et les installations de traitement des métaux. Notre équipe d'ingénieurs analyse les dimensions des bobines, l'agencement de l'installation, les cycles de travail et les exigences opérationnelles pour configurer l'équipement en fonction des demandes de production réelles.
Les configurations standard couvrent des capacités de 5 à 40 tonnes. Les crochets en C réglables peuvent s'adapter à des diamètres intérieurs de 508 à 762 mm et à des largeurs de 600 à 2 100 mm. L'ingénierie personnalisée permet de traiter les géométries de bobines non standard, les cycles de travail extrêmes ou les installations nécessitant plusieurs outils de levage spécialisés.
Contactez notre équipe technique avec les spécifications de vos bobines (gamme de poids, dimensions, volume de mouvement quotidien) et les paramètres de l'installation (largeur de la baie, restrictions de hauteur, conditions environnementales). Nous fournissons des configurations de grues spécifiques à l'application, des dessins techniques de crochets en C et des spécifications d'équipement pour votre approvisionnement.
Henan Dafang Heavy Machinery Co. Ltd.
Spécialiste des grues pour l'industrie sidérurgique - Levage conforme aux normes CE - ISO 9001 - ASME B30.20 Dispositifs
Plus de 20 ans d'expérience dans la manutention de bobines d'acier
Questions fréquemment posées
Quelle capacité de crochet en C dois-je spécifier pour des bobines jusqu'à 25 tonnes ?
Pour les bobines jusqu'à 25 tonnes, spécifier des crochets en C d'une capacité de 30-32 tonnes pour la marge de sécurité. Ne chargez pas les crochets à la capacité nominale de 100% dans le cadre d'une utilisation en production - la capacité de réserve permet de s'adapter aux conditions réelles.
Une grue peut-elle manipuler à la fois des bobines à fente étroite et des bobines maîtresses ?
Oui, avec des crochets en C réglables ou des jeux de crochets à changement rapide. Les modèles réglables s'adaptent à une gamme de largeurs de 600 à 2 100 mm dans un seul outil. Les installations présentant des variations de largeur extrêmes (par exemple, bobines fendues de 300 mm et bobines mères de 2 100 mm) nécessitent des jeux de crochets distincts pour une manipulation optimale.
À quelle fréquence les tampons de contact en uréthane doivent-ils être remplacés ?
La fréquence de remplacement des tampons de contact en uréthane dépend de l'intensité de l'utilisation et de l'état de la surface de la bobine. Les installations à haut volume (plus de 200 mouvements par jour) remplacent généralement les tampons tous les 6 à 12 mois. L'inspection visuelle des fissures, de la déformation par compression ou des dommages de surface permet de déterminer le moment du remplacement. Le maintien de jeux de tampons de rechange permet d'éviter les temps d'arrêt.
Quels sont les intervalles de maintenance applicables aux crochets en C et quand doivent-ils être remplacés ?
Suivre les protocoles d'inspection ASME B30.20 pour les crochets en C : contrôles visuels quotidiens, examens détaillés mensuels et tests structurels annuels. Remplacer les crochets présentant des fissures, une déformation permanente dépassant les spécifications du fabricant ou une usure dépassant les limites d'utilisation. Les crochets correctement entretenus ont une durée de vie de 15 à 20 ans ; les abus ou la négligence réduisent considérablement la durée de vie.
