Aplicación
Las terminales portuarias modernas operan bajo una presión constante para mover más carga, más rápido, con menos incidentes operativos y a un menor costo por TEU o tonelada manejada. Los buques que atracan en las principales terminales son más grandes que hace una década. Los volúmenes de carga siguen creciendo. Las expectativas sobre los tiempos de respuesta de los buques se vuelven más estrictas a medida que las navieras optimizan sus horarios. Y los costos de mano de obra, energía e infraestructura para operar una terminal son cada vez más visibles en la planificación financiera de los operadores.

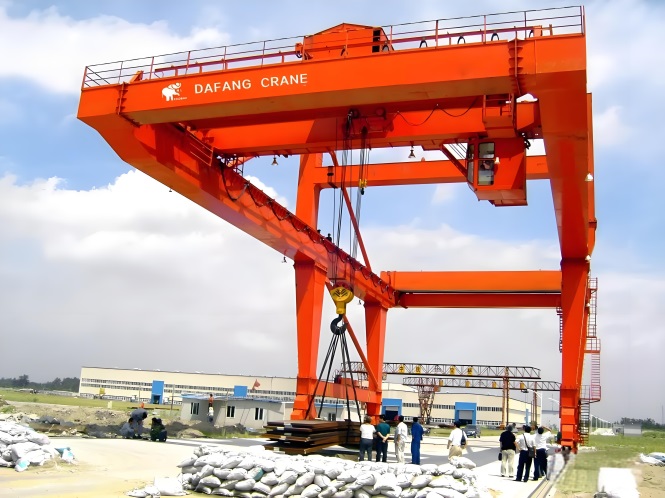

La manipulación de carga portuaria se refiere a los procesos y equipos utilizados para cargar, descargar, transferir, almacenar y gestionar la carga en las terminales marítimas. Las soluciones modernas para la manipulación de carga portuaria se basan en grúas avanzadas y tecnologías de automatización para mejorar la eficiencia, la seguridad y la fiabilidad operativa.
Esta página abarca los principales desafíos en la manipulación de carga a los que se enfrentan los operadores portuarios, las soluciones de grúas y equipos que los abordan, y las consideraciones de selección que determinan qué configuración es la adecuada para cada tipo de terminal y aplicación.
La manipulación de carga portuaria comprende el conjunto completo de actividades operativas y sistemas de equipos involucrados en el traslado de la carga entre los buques y la terminal, su almacenamiento dentro de la terminal y su transferencia al transporte terrestre (carretera, ferrocarril o oleoducto). Abarca todas las etapas, desde el momento en que un contenedor o carga a granel se descarga de la bodega de un buque hasta que sale de la terminal.
Los sistemas eficaces de manipulación de carga portuaria coordinan las operaciones de grúa, el transporte horizontal, el almacenamiento en patio y la gestión de accesos en un flujo de trabajo unificado que maximiza el rendimiento al tiempo que mantiene la seguridad, minimiza el tiempo de permanencia de los buques en el muelle y mantiene los tiempos de espera del transporte terrestre dentro de límites aceptables.
| Equipo | Aplicación principal |
|---|---|
| Grúa de barco a tierra (STS) | Carga y descarga de buques en el muelle. |
| Grúa RTG | Apilamiento y recuperación de contenedores flexibles de neumáticos de caucho en patios de almacenamiento. |
| Grúa RMG | Apilamiento automatizado de contenedores de alta densidad montado sobre raíles |
| Grúa portuaria | Manipulación de carga multipropósito: contenedores, carga a granel, carga general |
| Grúa flotante | Elevación en aguas profundas, carga de proyectos en alta mar, transferencia de buque a buque |
| Sistema de cubos de agarre | Descarga de carga a granel: carbón, mineral, grano, fertilizantes. |
Las terminales de contenedores requieren un sistema integrado de grúas de muelle, transporte horizontal y grúas de patio que trabajen de forma coordinada para lograr el rendimiento y la eficiencia que exigen los horarios de los buques. Ningún equipo por sí solo determina la productividad de la terminal: el eslabón más débil de la cadena limita todo el sistema.
En Grúa STS La grúa pórtico (también llamada grúa de muelle) es el sistema principal de elevación en el muelle para la carga y descarga de buques portacontenedores. Se extiende a lo largo del buque atracado, con la pluma extendiéndose sobre el barco para alcanzar todas las bahías de contenedores a lo largo de todo el ancho del buque. Las grúas STS modernas para buques portacontenedores ultragrandes tienen un alcance de 65 a 75 metros y alturas de elevación sobre el muelle de 45 a 55 metros; dimensiones estructurales que reflejan la escala de los mayores buques portacontenedores en servicio actualmente.
El carro de la grúa se desplaza a lo largo de la pluma, bajando el separador a la bodega del buque para elevar los contenedores y transferirlos al nivel del muelle para su posterior transporte horizontal. Los sistemas de separador de doble elevación, que manipulan dos contenedores de 20 pies simultáneamente, son estándar en las grúas STS de alta productividad, lo que duplica la productividad de cada ciclo de la grúa cuando la combinación de carga lo permite.
En terminales bien gestionadas, con una planificación optimizada de las dársenas y un transporte horizontal coordinado, se pueden alcanzar tasas de productividad de entre 30 y 40 movimientos de contenedores por grúa por hora. Para un buque que requiere 3000 movimientos de grúa, la diferencia entre 25 y 35 movimientos por hora de grúa —con dos grúas— supone más de dos horas de tiempo de operación del buque. Dadas las tasas de ocupación de los muelles y el volumen de escalas de los buques en las principales terminales, esta diferencia de productividad tiene una relevancia comercial directa.
Grúas pórtico sobre neumáticos Gestionar el almacenamiento de contenedores en el patio: recibir los contenedores del transporte horizontal en el extremo del bloque, apilarlos dentro del bloque hasta alcanzar alturas de 4 a 6 contenedores y recogerlos para su entrega en tierra una vez recogidos. La grúa RTG se desplaza a lo largo del bloque de contenedores sobre neumáticos de caucho, con el pórtico abarcando todo el ancho del bloque más uno o dos carriles para camiones que permiten el acceso de vehículos terrestres.
La movilidad de las grúas RTG —su capacidad para desplazarse entre bloques sobre neumáticos— ofrece a los operadores de terminales la flexibilidad necesaria para reasignar la capacidad de las grúas según varíe la demanda en el patio de maniobras. Un bloque con mayor demanda de recuperación recibe una grúa adicional; una zona con menor actividad opera con menos máquinas. Esta capacidad de reasignación, inexistente en los equipos montados sobre raíles, es la principal ventaja operativa de los sistemas RTG.
Las configuraciones RTG eléctricas, alimentadas mediante conexión a la red eléctrica terrestre a través de un carrete de cable, eliminan el funcionamiento del motor diésel durante las operaciones en tierra, reduciendo las emisiones y los costos de combustible a largo plazo. Los sistemas híbridos diésel-eléctricos con recuperación de energía regenerativa durante los ciclos de reducción de carga logran ahorros de combustible de entre 30 y 50 TP3T en comparación con los sistemas de propulsión diésel-hidráulicos convencionales.
Grúas pórtico montadas sobre raíles Se desplazan sobre rieles de acero de precisión dentro de bloques de almacenamiento de contenedores fijos. El sistema de guiado por rieles proporciona una precisión de posicionamiento que los sistemas de neumáticos de caucho no pueden igualar, un requisito fundamental para el funcionamiento totalmente automatizado, donde el aterrizaje del esparcidor sobre las esquinas de los contenedores debe ser constante y sin correcciones manuales.
Los sistemas RMG automatizados —también llamados grúas apiladoras automatizadas (ASC)— reciben las asignaciones de apilamiento del sistema de gestión de la terminal, realizan los movimientos de forma autónoma e informan de su finalización. Un centro de monitorización remota supervisa el proceso sin necesidad de operadores en cabina en cada grúa. Este modelo operativo reduce el coste de mano de obra directa por movimiento de contenedores y garantiza una productividad constante de las grúas en todos los turnos, independientemente de la habilidad del operador o de las variaciones en el relevo de turno.
Las grúas RMG pueden apilar contenedores a mayor altura que las grúas RTG (hasta 8 o 9 contenedores en algunas configuraciones de terminales automatizadas), lo que mejora la densidad de TEU por unidad de superficie de patio. Para terminales ubicadas en lugares con espacio limitado donde no es posible ampliar el patio, la ventaja de densidad de los sistemas RMG automatizados aumenta directamente la capacidad de manipulación de la terminal sin necesidad de terreno adicional.
La carga a granel —carbón, mineral de hierro, cereales, fertilizantes, piedra caliza, bauxita— requiere equipos de manipulación diferentes a los de las terminales de contenedores. Los indicadores clave de rendimiento son las toneladas por hora de descarga y carga, y la capacidad de manipular materiales con distintas densidades, tamaños de partícula, niveles de humedad y requisitos de manipulación.
Las grúas de cuchara son el sistema de descarga estándar para buques graneleros en los muelles de las terminales. Una grúa —normalmente una grúa portuaria o una descargadora de graneles diseñada específicamente para ello— está equipada con una cuchara que se abre sobre la bodega de carga, se cierra para capturar un volumen de material a granel y lo eleva fuera del buque para su transferencia a una cinta transportadora, tolva o área de almacenamiento.
Cubos con agarre de cuerda Utilizan un cable de acero mediante un sistema de poleas para abrir y cerrar las compuertas. Son la configuración estándar para la manipulación de graneles en puertos de alta frecuencia: mecánicamente sencillas, fiables en entornos exigentes y compatibles con los sistemas de elevación de grúas estándar. Los diseños de cuatro cables en las grandes grúas portuarias alcanzan las tasas de rendimiento más altas para la descarga de carbón, mineral y grano.
Cucharas de agarre hidráulicas Utilizan accionamiento independiente mediante cilindros hidráulicos para el cierre de la carcasa, lo que proporciona una fuerza de cierre más potente y controlada con mayor precisión. Son la opción preferida para materiales que requieren una mayor fuerza de cierre —carga compactada o parcialmente consolidada— o para aplicaciones donde el control independiente de la carcasa en cualquier posición del elevador mejora el rendimiento operativo.
La selección de la cuchara de descarga depende de la densidad aparente del material, el tamaño de las partículas, el contenido de humedad y el caudal que requiere la terminal. Una combinación adecuada de cuchara y grúa garantiza un factor de llenado constante —la proporción del volumen geométrico de la cuchara ocupada por el material en cada ciclo—, que es el principal determinante del caudal de descarga a granel.
Las grúas portuarias móviles —montadas sobre raíles o con ruedas de caucho y ubicadas en el muelle— constituyen la configuración más flexible de grúas portuarias. Manipulan contenedores con accesorios de esparcimiento, carga a granel con accesorios de cuchara y carga general con ganchos, a menudo alternando entre los distintos tipos de carga durante la misma escala de un buque.
Para terminales que manejan carga mixta, una flota de grúas portuarias móviles ofrece la versatilidad necesaria para adaptar el equipo a cada tipo de carga sin necesidad de infraestructura fija específica para cada categoría. Para puertos y terminales más pequeños que no pueden justificar la inversión de capital en grúas STS o descargadores de pórtico fijos, las grúas portuarias móviles proporcionan una productividad adecuada para diversos tipos de carga con menores requisitos de infraestructura inicial.
Las grúas portuarias modernas utilizan sistemas de accionamiento VFD en todos los movimientos, sistemas de control antivibración y monitorización de la carga, lo que proporciona una precisión de posicionamiento y una seguridad operativa que los diseños hidráulicos o basados en contactores más antiguos no pueden igualar.
Dafang Crane ofrece soluciones personalizadas para la manipulación de carga portuaria en terminales de contenedores, terminales de graneles, terminales multipropósito y aplicaciones de logística marítima, abarcando toda la gama de sistemas de grúas y tipos de equipos que requieren las operaciones portuarias modernas.
La gama de equipos para terminales de contenedores de Dafang incluye grúas RTG para operaciones flexibles en patios de contenedores —disponibles en configuraciones diésel-eléctricas y totalmente eléctricas— y grúas RMG para aplicaciones de apilamiento automatizado y de alta densidad montadas sobre raíles. Las configuraciones de las grúas pórtico para contenedores se diseñan según los requisitos específicos de cada terminal en cuanto a envergadura, altura de apilamiento y automatización, en lugar de limitarse a las opciones del catálogo.
Los sistemas de grúas portacontenedores Dafang incluyen de serie variadores de frecuencia (VFD) para todos los movimientos, control antivibración, aterrizaje semiautomático del esparcidor e integración con el sistema de gestión de terminales. Para las terminales que buscan la automatización, las configuraciones de grúas RMG y apiladoras automatizadas de Dafang permiten el funcionamiento totalmente autónomo con supervisión remota desde un centro de monitoreo.
La gama de equipos de Dafang para la manipulación de carga a granel incluye cucharas de agarre por cable e hidráulicas, con configuraciones adaptadas al material específico, al sistema de grúa y a los requisitos de rendimiento de cada terminal. La capacidad de la cuchara, la geometría de la carcasa, las especificaciones del filo de corte y la fuerza de cierre se definen en función de los requisitos operativos, en lugar de seleccionarse entre tamaños estándar.
Las configuraciones de grúas portuarias con accesorios de cuchara ofrecen capacidad para la manipulación de carga general y a granel de usos múltiples en terminales donde la flexibilidad operativa en diferentes tipos de carga es la prioridad.
La gama de productos de elevación marina de Dafang abarca grúas pórtico marinas para la manipulación de embarcaciones en puertos deportivos y astilleros, desde sistemas compactos de 15 toneladas para pequeñas instalaciones de embarcaciones de recreo hasta configuraciones de alta resistencia de 500 toneladas para bases de mantenimiento naval; grúas de cubierta marinas para la manipulación de carga montada en embarcaciones; y sistemas de grúas de elevación de barcos para aplicaciones en vías navegables interiores y puertos pesqueros.
Los equipos marinos están diseñados para cumplir con los requisitos ambientales específicos de las operaciones costeras y en alta mar: sistemas de protección contra la corrosión de grado marino, gabinetes eléctricos sellados con clasificación para exposición al agua salada, herrajes de acero inoxidable en los puntos de conexión críticos y confirmación de la resistencia estructural al viento para ubicaciones costeras expuestas.
Todo proyecto de manipulación de carga portuaria comienza con un análisis de los requisitos de la terminal: tipo y volumen de carga, tamaño del buque y frecuencia de escala, diseño del patio y superficie disponible, objetivos de automatización, condiciones ambientales y requisitos normativos. El equipo de ingeniería de Dafang desarrolla la configuración de la grúa, las especificaciones de capacidad y los requisitos de infraestructura a partir de esta base operativa, proporcionando una solución diseñada específicamente para las condiciones reales de la terminal, en lugar de una adaptación de un producto estándar.
