Aplicación

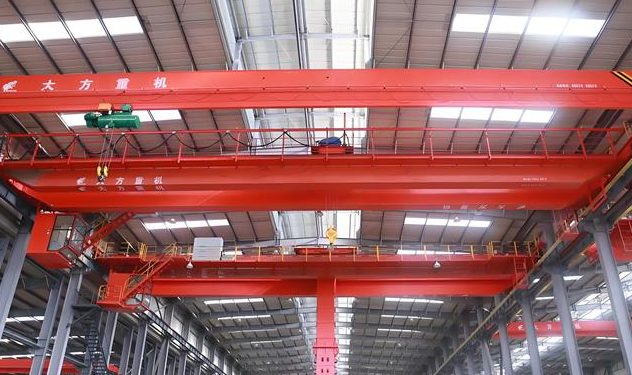

El taller de fabricación es inseparable de la máquina puente. En el taller de fabricación de automóviles, el puente grúa se encarga de manipular piezas pesadas como el bloque de cilindros del motor y la transmisión, y de colocarlas con precisión entre las estaciones de procesamiento para evitar colisiones y daños. En la planta siderúrgica, el puente grúa participa en todo el proceso, desde la elevación del tocho caliente por el horno siderúrgico, hasta el transporte del material en el taller de laminación, pasando por el almacenamiento y la devolución de la chapa de acero acabada. Su funcionamiento estable garantiza la continuidad de la línea de producción y mejora eficazmente la eficiencia global de la producción y la calidad de los productos de la fábrica.
Todas las fábricas tienen problemas con el manejo de materiales. Puede tratarse de un operario arrastrando manualmente piezas pesadas por el suelo, de una línea de montaje detenida mientras los trabajadores preparan un molde para su desmontaje, o de un taller de fabricación donde la producción se estanca en el punto donde se acumulan componentes pesados a la espera de la carretilla elevadora. El denominador común es que el manejo manual o inadecuado de materiales reduce la productividad, aumenta el riesgo de lesiones y eleva los costos laborales en cada ciclo de producción.
Los sistemas de grúas puente, adaptados adecuadamente a las necesidades del taller, solucionan directamente estos problemas. La grúa correcta en la posición correcta reduce el tiempo de ciclo, alivia la carga física de los operarios cualificados, mejora la precisión del posicionamiento y permite alcanzar niveles de producción inalcanzables para el manejo manual.
Esta página abarca los sistemas de grúas y soluciones de manipulación de materiales utilizados en talleres industriales: qué tipo de grúa se adapta mejor a cada aplicación, qué capacidad y alcance son los adecuados y qué mejoras de productividad ofrece un sistema bien especificado. Dafang Crane lleva más de 20 años diseñando y suministrando soluciones de elevación para talleres en instalaciones de fabricación de los sectores metalúrgico, automotriz, electrónico, alimentario, de fabricación de moldes y de producción industrial en general. La información de esta página refleja dicha experiencia.
Los análisis de productividad en fábrica identifican sistemáticamente el movimiento de materiales como una de las principales fuentes de tiempo improductivo en las operaciones de producción. Los componentes que esperan ser movidos, el reposicionamiento manual de piezas pesadas por parte de los trabajadores y las paradas de producción mientras se prepara el material para su transporte consumen tiempo que el cronograma de producción destina a tareas que generan valor.
Los principios de producción ajustada abordan este problema directamente: el material debe fluir hasta el punto de uso sin acumulación, sin esfuerzo manual y sin demoras. Los sistemas de grúas puente integrados en el diseño de la célula de producción facilitan este objetivo al hacer que el movimiento del material sea controlado, predecible y rápido. Una grúa de pluma en la estación de trabajo que permite al operario de CNC cargar y descargar la máquina de forma independiente elimina la espera por una carretilla elevadora compartida y le otorga al operario un control directo sobre el ciclo de manipulación del material.
Más allá de la eficiencia, la seguridad en la manipulación de materiales es una preocupación directa para la seguridad en el lugar de trabajo. La manipulación manual de moldes pesados, componentes mecanizados de gran tamaño y conjuntos fabricados es una de las principales causas de lesiones musculoesqueléticas en la industria manufacturera. Los sistemas de grúas aéreas eliminan la necesidad de levantar manualmente, protegiendo a los trabajadores y reduciendo los costos de las lesiones asociadas a la manipulación manual de materiales en entornos de producción pesada.
Para el desarrollo de fábricas inteligentes, los sistemas de grúas puente con controles VFD, registro de datos e interfaces compatibles con la automatización se integran de forma natural con los sistemas de gestión de fábrica más amplios, lo que facilita la transición de flujos de trabajo de producción manuales a semiautomatizados y, finalmente, totalmente automatizados.
Los talleres de fabricación general manejan una amplia gama de componentes y tareas de producción: piezas mecanizadas, conjuntos fabricados, herramientas y material en proceso, todo ello en múltiples procesos. El sistema de grúas debe dar servicio a todo el taller sin estar optimizado para una tarea específica a expensas de las demás.
Solución recomendada: Grúa puente monorraíl europea
La grúa puente monorraíl europea ofrece una cobertura completa del taller en tramos de 8 a 25 metros, con capacidades de elevación de 1 a 16 toneladas que abarcan el rango de peso de los componentes de la mayoría de las operaciones de fabricación. El diseño compacto del polipasto, clasificado según el método de elementos finitos (FEM) y con configuración de baja altura disponible, maximiza la altura del gancho dentro del espacio disponible, lo cual es especialmente importante en talleres con techos industriales de altura estándar.
El control mediante variador de frecuencia (VFD) en los movimientos de elevación y traslación proporciona un desplazamiento de carga suave y controlable, ideal para la fabricación en general: alta velocidad para el transporte de grandes volúmenes por el taller y baja velocidad para la colocación precisa de la carga en el puesto de trabajo. Operadores con distintos niveles de experiencia en grúas pueden posicionar las cargas con precisión, evitando las sacudidas y oscilaciones propias de los sistemas antiguos controlados por contactores.
Capacidad típica: De 1 a 16 toneladas
Duración típica: De 8 a 25 metros
Clase de servicio: FEM de 2 m a 3 m (A4 a A5)
Los talleres de mecanizado presentan un desafío específico en el manejo de materiales: las piezas pesadas (fundición, forja, grandes lingotes) deben cargarse en centros de mecanizado CNC, reposicionarse entre operaciones y trasladarse para inspección o despacho. El ciclo de manejo de piezas se repite en cada máquina, en cada turno. El manejo manual es lento, físicamente exigente e incompatible con los ajustados tiempos de ciclo de mecanizado.
Solución recomendada: Grúa de pluma (montada en columna o pared)
Una grúa de pluma ubicada en cada centro de mecanizado CNC —o que da servicio a un grupo de máquinas en una celda— permite al operario controlar directamente la manipulación de las piezas sin depender de una grúa puente o una carretilla elevadora compartida. El arco de rotación de la grúa de pluma abarca la mesa de la máquina, el palé de entrada y la posición de salida en un único giro de 180 a 270 grados. El tiempo del ciclo de carga y descarga por pieza se reduce significativamente en comparación con la manipulación manual o las alternativas de grúa compartida.
Las grúas de pluma sobre columna son autoportantes (montadas sobre una columna empotrada en el suelo) y resultan adecuadas para talleres mecánicos donde el montaje en pared no es práctico o donde la grúa debe dar servicio a varias máquinas agrupadas. Las grúas de pluma montadas en pared se fijan a paredes o columnas estructurales y son adecuadas para posiciones de máquinas individuales donde la pared proporciona un soporte estructural adecuado.
Capacidad típica: De 0,5 a 5 toneladas
Arco de rotación: 180° a 270°
Clase de servicio: FEM de 2m a 3m
Beneficio en productividad: La carga y descarga controlada por el operario reduce el tiempo de inactividad de la máquina por pieza, mejorando directamente la tasa de utilización de la máquina.
Los talleres de fabricación y soldadura manejan planchas de acero, perfiles estructurales y subconjuntos prefabricados; materiales pesados, de formas irregulares y que requieren un reposicionamiento frecuente entre las operaciones de corte, conformado, ajuste y soldadura. El flujo de producción en un taller de fabricación está condicionado por la eficiencia con la que el material se mueve entre estas operaciones.
Solución recomendada: Grúa puente de doble viga europea
Los trabajos de fabricación pesada —estructuras de acero, componentes de recipientes a presión, grandes estructuras soldadas— requieren una capacidad de grúa superior a la que ofrecen las grúas monorraíl. La grúa puente birraíl europea ofrece una capacidad de 8 a 80 toneladas con la rigidez estructural y la altura de gancho que exige la fabricación pesada. El carro de elevación superior maximiza la altura de gancho dentro del edificio, lo que permite elevar grandes conjuntos estructurales fuera del área de trabajo y reposicionarlos con precisión para su montaje y soldadura.
Los sistemas de elevación electromagnética en grúas de doble viga manipulan placas y barras de acero sin necesidad de aparejos manuales: el operador posiciona la grúa, baja el imán, lo energiza y eleva la carga. La velocidad de manipulación de placas mejora sustancialmente en comparación con el uso de eslingas para cada elevación.
Capacidad típica: De 8 a 80 toneladas
Duración típica: De 12 a 32 metros
Clase de servicio: FEM de 3 m a 4 m (A5 a A6) para producción de fabricación de alta frecuencia
Los talleres de ensamblaje combinan requisitos de posicionamiento preciso (los componentes deben colocarse con exactitud en el conjunto) con ciclos de elevación repetitivos, ya que la misma operación se realiza en cada unidad de producción. El sistema de grúa debe proporcionar tanto precisión de posicionamiento como un tiempo de ciclo rápido.
Solución recomendada: Grúa puente para estación de trabajo
Las grúas puente para estaciones de trabajo son sistemas de grúas aéreas modulares y ligeros, que suelen utilizar secciones de rieles de aluminio o acero ligero, diseñados para su instalación en células de producción o bahías de ensamblaje individuales. Proporcionan un control de carga preciso y sin esfuerzo a nivel de estación de trabajo, lo que permite a los operarios de ensamblaje posicionar componentes con gran precisión sin esfuerzo físico.
Los polipastos con variador de frecuencia en las grúas de las estaciones de trabajo ofrecen velocidad variable —desplazamiento rápido para el posicionamiento, velocidad lenta para la colocación final—, tal como requieren las operaciones de ensamblaje. Las secciones compactas de la vía se pueden integrar en el diseño de la célula de producción en cualquier orientación, incluyendo curvas y desvíos para células de ensamblaje con múltiples estaciones.
Capacidad típica: De 125 kg a 2000 kg
Duración típica: De 3 a 12 metros
Clase de servicio: FEM de 2m a 3m
Beneficio en productividad: Los operarios de la línea de montaje controlan su propio ciclo de manipulación de materiales, lo que elimina los tiempos de espera para el uso compartido de grúas y mejora el rendimiento de la célula de producción.
Las operaciones de fabricación y cambio de moldes implican algunas de las tareas de elevación más pesadas en entornos de fabricación, en relación con el tamaño de la planta. Los moldes de inyección, los troqueles de fundición y los troqueles de estampado de gran tamaño pesan entre 500 kg y 30 toneladas o más. La manipulación manual es imposible; la cobertura insuficiente de grúas genera cuellos de botella en la producción durante el cambio de moldes, lo que repercute en todo el programa de producción.
Solución recomendada: Grúa puente de doble viga europea
La grúa puente birraíl europea proporciona la capacidad, la altura del gancho y el alcance necesarios para cubrir completamente el taller de moldes. La altura del gancho es especialmente crítica en los talleres de moldes, ya que el molde debe tener suficiente espacio libre con las placas de la máquina de moldeo por inyección durante su extracción e instalación, lo que requiere un mayor recorrido del gancho que en muchas otras aplicaciones de taller.
Las configuraciones de polipastos de baja altura en grúas birraíl europeas minimizan el espacio vertical que ocupa la viga y el gancho, lo que permite recuperar altura útil en talleres donde la altura del techo limita los diseños de polipastos estándar. Para un taller de moldes con una altura de edificio de 6 a 7 metros, recuperar de 400 a 500 mm de recorrido del gancho mediante un diseño de polipasto de baja altura puede marcar la diferencia entre una grúa que cumple su función y una que no.
Capacidad típica: De 5 a 50 toneladas
Duración típica: De 8 a 20 metros
Clase de servicio: FEM de 2 m a 4 m dependiendo de la frecuencia de cambio de molde
Las instalaciones de ensamblaje electrónico y las plantas de fabricación de precisión requieren un izaje suave y controlado que los polipastos industriales estándar no siempre proporcionan. El balanceo de la carga durante el desplazamiento, las paradas y arranques bruscos y las vibraciones durante el descenso generan riesgos para los componentes sensibles y los conjuntos de precisión.
Solución recomendada: Grúa puente suspendida LX con polipasto eléctrico de cable FEM.
La grúa puente suspendida LX, con el carro de elevación desplazándose sobre la brida inferior de la viga de rodadura, permite realizar elevaciones con poca altura libre en instalaciones de producción compactas. Esta configuración suspendida es ideal para talleres de electrónica y montaje de precisión, donde la altura de los edificios es reducida y el sistema de grúa debe ajustarse al espacio disponible sin ocupar espacio útil en el suelo.
Los polipastos eléctricos de cable con clasificación FEM de la grúa LX proporcionan un izamiento suave controlado por variador de frecuencia (VFD) con mínima vibración durante el descenso final, protegiendo así los componentes sensibles durante su manipulación. La combinación de una estructura compacta y un movimiento controlado del polipasto hace que esta configuración sea idónea para el ensamblaje de componentes electrónicos, la producción de instrumentos ópticos y otros entornos de fabricación de precisión.
Capacidad típica: De 0,5 a 5 toneladas
Duración típica: De 4 a 16 metros
Clase de servicio: FEM 1Bm a 2m
Ventaja: El diseño de poca altura libre es adecuado para entornos de producción limpios con altura limitada.
Las instalaciones de procesamiento de alimentos imponen requisitos de manipulación de materiales que los sistemas de grúas industriales deben cumplir sin comprometer los estándares de higiene. Las grúas puente en las plantas de procesamiento de alimentos no deben generar riesgo de contaminación por lubricantes, óxido o partículas que puedan caer sobre el área de producción o el producto alimenticio.
Solución recomendada: Grúa puente suspendida LX con especificaciones para uso alimentario.
Las grúas puente suspendidas LX para aplicaciones de procesamiento de alimentos cuentan con componentes de acero inoxidable o con recubrimiento apto para uso alimentario en las superficies por encima del área de producción, cojinetes sellados que evitan la fuga de lubricante y perfiles lisos que minimizan la acumulación de partículas. La configuración de viga suspendida mantiene el acero estructural por encima de la zona de producción y proporciona la cobertura de la grúa necesaria para la manipulación de ingredientes, el mantenimiento de equipos y el movimiento del producto terminado sin obstáculos fijos a nivel del suelo.
Capacidad típica: De 0,5 a 5 toneladas
Duración típica: De 4 a 16 metros
Especificación del material: Componentes de acero inoxidable, rodamientos sellados, recubrimientos aptos para uso alimentario cuando corresponda.
La producción de moldeo por inyección se enfrenta a dos tareas de elevación distintas: el cambio de moldes (pesado, poco frecuente y que requiere la cobertura total de la grúa del taller) y la manipulación de materiales de producción (más ligera, más frecuente y a menudo en posiciones específicas de la máquina). Un único sistema de grúas puede no ser suficiente para ambas tareas.
Solución recomendada: Grúa puente monorraíl europea + grúas de pluma en las posiciones de las máquinas.
Una grúa puente monorraíl europea que abarca todo el taller proporciona la capacidad necesaria para el cambio de moldes en todas las máquinas. Grúas de pluma individuales en cada máquina de moldeo por inyección —o que dan servicio a pequeños grupos de máquinas— se encargan de las tareas más ligeras de manipulación de materiales: carga de insertos, retirada de piezas terminadas para su inspección y reposicionamiento del material a nivel de máquina. Esta combinación ofrece a los operarios un control directo a nivel local, al tiempo que mantiene la capacidad para realizar cambios de moldes pesados en toda la planta.
Capacidad de la grúa del taller: De 5 a 20 toneladas (dependiendo del peso del molde)
Capacidad de la grúa de pluma: De 125 kg a 2000 kg por posición de máquina
Beneficio: La separación de las operaciones pesadas de cambio de moldes de la manipulación durante el ciclo de producción elimina los conflictos de programación de grúas durante los cambios de moldes.
Los talleres de mantenimiento en las plantas de fabricación manejan equipos pesados (motores, reductores, bombas, compresores) en un entorno donde las tareas de elevación varían de forma impredecible y la grúa debe adaptarse a cualquier necesidad de elevación del día. La versatilidad y una capacidad adecuada con un margen de seguridad razonable son los requisitos principales.
Solución recomendada: Grúa puente monorraíl europea o birraíl QD.
Para talleres de mantenimiento que manipulan equipos de entre 1 y 16 toneladas, una grúa puente monorraíl europea con gancho ofrece una cobertura versátil. Para equipos industriales más pesados —grandes bombas, compresores, reductores industriales—, una grúa puente birraíl QD, con mayor capacidad y rigidez estructural, es la opción más adecuada.
Capacidad típica: De 2 a 32 toneladas, dependiendo de la carga de mantenimiento más pesada.
Clase de servicio: Grúas de mantenimiento FEM de 1Bm a 2m (A3 a A4): normalmente operan a una frecuencia de ciclo moderada.
| Tipo de taller | Grúa recomendada | Capacidad típica | Ventajas clave |
|---|---|---|---|
| Fabricación general | Grúa puente monorraíl europea | 1–16 toneladas | Cobertura completa del taller, diseño compacto, control VFD |
| Fabricación/soldadura pesada | Puente grúa europeo de dos vigas | 8–80 toneladas | Gran capacidad, gancho de gran altura, opción electromagnética |
| taller de máquinas CNC | Grúa de pluma de columna o pared | 0,5–5 toneladas | Carga y descarga rápidas controladas por el operador, sin dependencia de grúas compartidas. |
| Taller de montaje | Puente grúa de estación de trabajo | 125 kg–2.000 kg | Posicionamiento de precisión, integración de producción ajustada, bajo esfuerzo |
| Taller de moldes | Puente grúa europeo de dos vigas | 5–50 toneladas | Opción de elevador de alta capacidad y baja altura, cobertura total del taller. |
| Ensamblaje de componentes electrónicos | Grúa suspendida LX + polipasto FEM | 0,5–5 toneladas | Control VFD compacto y suave, espacio libre reducido |
| Procesamiento de alimentos | Grúa suspendida LX (especificaciones para uso alimentario) | 0,5–5 toneladas | Diseño higiénico, rodamientos sellados, opciones de acero inoxidable. |
| Moldeo por inyección | Grúa monorraíl + grúas de pluma | 5–20 t / 0,1–2 t | Cobertura combinada para el cambio de moldes y la manipulación de la producción. |
| Taller de mantenimiento | Grúa puente de viga simple o doble | 2–32 toneladas | Grúa de gancho versátil, con capacidad adecuada para el mantenimiento de equipos. |
| Depósito | LX Estructura suspendida o de viga única | 1–10 toneladas | Obstáculo de suelo bajo, cobertura de área completa |
| Tipo de grúa | Entorno de trabajo | Aplicación recomendada | Principales beneficios |
|---|---|---|---|
| Grúa puente monorraíl europea | Interior, altura de techo estándar | Fabricación en general, talleres de maquinaria, fabricación ligera. | Diseño compacto, eficiencia energética, cobertura total del taller. |
| Puente grúa europeo de dos vigas | Producción pesada en interiores | Fabricación pesada, talleres de moldes, talleres de acero | Alta capacidad, altura máxima del gancho, estructura rígida |
| Grúa puente suspendida LX | Interior, techo bajo | Electrónica, procesamiento de alimentos, ensamblaje, altura limitada | El diseño suspendido maximiza el espacio del suelo y ofrece un perfil compacto. |
| Puente grúa de estación de trabajo | Interior, célula de producción | Estaciones de montaje, células lean, inspección | Control a nivel de operador, posicionamiento de precisión, modular. |
| Grúa de pluma de columna | Estación de trabajo independiente para interiores | Carga, mantenimiento y posiciones de soldadura de máquinas CNC | Rotación de 270°, sin necesidad de pared, tamaño compacto. |
| Grúa giratoria mural | Posición interior, junto a la pared | Posiciones individuales de la máquina, elevación del banco de trabajo | Bajo costo, no requiere anclaje al suelo, rotación de 180°. |
| Polipasto eléctrico de cable FEM | Interior, integrado con grúa puente | Producción de precisión, espacio reducido, aplicaciones de alto rendimiento. | Grupo de trabajo documentado, control VFD suave, compacto |
| Proceso de producción | Solución recomendada | Por qué |
|---|---|---|
| Ciclo de mecanizado CNC | Grúa de pluma en cada máquina | El operador controla la carga y descarga de forma independiente; elimina el tiempo de espera compartido de la grúa. |
| Instalación/eliminación de moho | Puente grúa europeo de dos vigas | Gran capacidad y altura de gancho para una completa elevación del molde sin obstáculos por encima de las placas de la máquina. |
| Manipulación de placas de acero | Grúa puente europea de doble viga con electroimán | Elimina el montaje manual para cada elevación; mejora significativamente la velocidad de movimiento de las placas. |
| Alimentación de componentes de la línea de montaje | Puente grúa de estación de trabajo | Control ergonómico del operario, posicionamiento preciso en cada estación de montaje. |
| Mantenimiento de equipos | Grúa puente de viga simple o doble | La versatilidad de la grúa de gancho cubre las necesidades de elevación impredecibles para el mantenimiento. |
| Sistema de estanterías y recuperación de almacenes | Grúa puente LX de viga única o suspendida | Cobertura total del pasillo sin obstáculos a nivel del suelo que limiten la densidad de almacenamiento. |
| Manipulación de ingredientes alimentarios | Grúa suspendida LX (apta para uso alimentario) | Las especificaciones higiénicas previenen el riesgo de contaminación por componentes de grúas puente. |
| Posicionamiento de soldaduras pesadas | Puente grúa europeo de dos vigas | La estructura rígida mantiene un posicionamiento preciso de los conjuntos pesados durante el montaje. |
El polipasto es el componente mecánico más crítico de cualquier sistema de grúa puente. Es el elemento que realiza cada elevación, acumula el mayor número de ciclos y determina si el sistema de grúa ofrece un rendimiento constante durante toda su vida útil.
Los polipastos eléctricos de cable FEM utilizan una caja de engranajes helicoidales que acciona un tambor de cable ranurado. El motor eléctrico, con la potencia nominal adecuada para el grupo de servicio FEM del polipasto, impulsa el tambor a través de la caja de engranajes, enrollando y desenrollando el cable para elevar y descender el bloque de gancho. El control por variador de frecuencia (VFD) del motor del polipasto proporciona un funcionamiento suave y de velocidad variable, desde la velocidad máxima hasta la velocidad mínima, para una colocación precisa de la carga.
Un polipasto especificado para los grupos de servicio FEM 9.511 cuenta con documentación de ingeniería que incluye: diseño de fatiga estructural para el número total de ciclos de operación, factor de servicio de la caja de engranajes adaptado al grupo de mecanismo, capacidad térmica del motor para el servicio de operación y capacidad térmica del freno para la frecuencia de frenado. Esta documentación constituye la base de ingeniería para la vida útil prevista del polipasto; es lo que distingue un polipasto correctamente especificado de uno que tiene una capacidad nominal pero no está diseñado para la intensidad de operación.
Para aplicaciones en talleres de producción donde la grúa opera en varios turnos diarios, la clasificación FEM de 2 a 3 m (equivalente a FEM A4 a A5) es la adecuada. Para puestos de producción continua con alta frecuencia de ciclo, se requiere FEM de 4 m (A6).
Los sistemas modernos de grúas para talleres van más allá del simple izamiento. Las plataformas de control VFD, la monitorización de la carga y las interfaces de automatización transforman la grúa puente, pasando de ser un dispositivo de elevación independiente a un componente integrado del sistema de producción.
Control del variador de frecuencia (VFD) Proporciona un arranque y una parada suaves en todos los movimientos: elevación, desplazamiento del puente y desplazamiento del carro. Las ventajas prácticas en los talleres de producción son directas: la reducción de la oscilación de la carga mejora la velocidad de colocación, la aceleración suave reduce la tensión estructural y prolonga la vida útil de los componentes, y la velocidad de avance lento permite a los operarios posicionar las cargas con precisión milimétrica sin la necesidad de la destreza de los sistemas antiguos controlados por contactores.
Posicionamiento preciso Mediante la retroalimentación del codificador en los accionamientos de traslación y, cuando sea necesario, en los sistemas de posicionamiento láser, se logra un posicionamiento repetible de la grúa en coordenadas definidas. En aplicaciones de producción donde la grúa regresa a las mismas posiciones de recogida y colocación en cada ciclo, la memoria de posición reduce el tiempo de ciclo por movimiento.
Funcionamiento con bajo nivel de ruido La reducción del ruido procedente de polipastos de engranajes helicoidales y accionamientos controlados por variadores de frecuencia es de gran importancia operativa en talleres donde el ruido de las grúas se suma al nivel de ruido ambiental durante cada turno de trabajo.
eficiencia energética Los variadores de frecuencia regenerativos, que recuperan energía durante el descenso de la carga y la desaceleración de la grúa, reducen el consumo neto de energía eléctrica por ciclo de la grúa. En aplicaciones de producción de alto ciclo, los variadores regenerativos reducen considerablemente el coste energético a lo largo de la vida útil de la grúa.
Compatibilidad con la automatización futura Los sistemas de control de grúas con interfaces de comunicación abiertas permiten la integración con sistemas de gestión de producción, sistemas de almacenamiento automatizados y células de producción robóticas a medida que aumenta el nivel de automatización de la fábrica. Especificar controles de grúas compatibles con la automatización desde el principio evita costosas modificaciones posteriores cuando el sistema de producción evoluciona.
Espacio limitado para el taller. Las grúas suspendidas y las grúas puente para estaciones de trabajo LX minimizan el espacio que ocupan las estructuras de soporte, manteniendo accesibles los pasillos y las áreas de producción. Las grúas de pluma de columna, ubicadas en cada máquina, cubren la zona de carga sin restringir el espacio adyacente.
Fatiga laboral derivada de la manipulación manual. Cualquier tarea de elevación repetitiva —como cargar máquinas CNC, mover moldes o posicionar piezas soldadas— que actualmente requiera esfuerzo manual, se realiza con grúas de pluma o grúas puente. El beneficio ergonómico es directo y cuantificable: se traduce en una reducción de los problemas de calidad relacionados con la fatiga y una menor incidencia de lesiones musculoesqueléticas.
Cuellos de botella en la producción durante las operaciones de elevación. El uso compartido de grúas genera conflictos de programación durante los períodos de máxima producción. Las grúas de pluma dedicadas en las posiciones de las máquinas y las grúas de estación de trabajo en las células de producción eliminan la dependencia de las grúas compartidas, lo que genera cuellos de botella.
Manipulación de moldes pesados. Las operaciones de cambio de moldes son una de las principales causas de inactividad en la producción de moldeo por inyección y fundición a presión. Una grúa puente correctamente especificada, con la capacidad y altura de gancho adecuadas para el molde más pesado de la planta, transforma los cambios de moldes, que antes eran interrupciones de varias horas, en operaciones planificadas de corta duración.
Riesgos para la seguridad derivados de un levantamiento incorrecto de objetos. La manipulación manual de cargas que superan los límites recomendados, el izamiento improvisado con equipos inadecuados y la manipulación inestable de la carga durante las operaciones con grúa generan riesgo de lesiones. Los sistemas de grúa correctamente especificados, con la capacidad adecuada, control antivibración y capacitación del operador, eliminan las condiciones que provocan lesiones durante el izamiento.
Ampliación del taller y mejoras en la automatización. Los sistemas de grúas, equipados con una capacidad de vía adecuada para unidades de grúa adicionales, controles VFD con interfaces de comunicación abiertas y estructuras modulares para estaciones de trabajo, permiten la ampliación del taller y la integración de la automatización sin necesidad de sustituir completamente el sistema.
Más de 20 años de experiencia en fabricación. En toda la gama de aplicaciones de grúas para talleres, desde grúas puente de 125 kg para estaciones de trabajo en el montaje de componentes electrónicos hasta grúas puente de doble viga de 80 toneladas en talleres de fabricación pesada. El conocimiento práctico derivado de proyectos realizados respalda las especificaciones técnicas, algo que la simple selección por catálogo no puede ofrecer.
Fabricación con certificación ISO 9001 y CE. Sistema de gestión de calidad que abarca el diseño, la fabricación, el montaje y las pruebas. Marcado CE disponible para proyectos del mercado europeo y proyectos internacionales que cumplan con las normas europeas. Documentación del grupo de trabajo FEM disponible para polipastos y grúas especificados por FEM.
Concepto de diseño europeo FEM. Los polipastos eléctricos de cable con clasificación FEM y las grúas puente que cumplen con las normas europeas ofrecen una geometría estructural compacta, un rendimiento documentado y un funcionamiento energéticamente eficiente que los diseños de grúas convencionales no pueden igualar.
Soluciones de ingeniería personalizadas. Los tramos no estándar, las alturas inusuales de los edificios que requieren diseños de polipastos con poca altura libre, los accesorios de elevación especializados, las especificaciones de materiales aptos para uso alimentario y los requisitos específicos de la interfaz de automatización se abordan mediante el desarrollo de ingeniería interna.
Suministro directo de fábrica. Dafang Crane diseña y fabrica internamente estructuras de grúas, sistemas de elevación y paneles de control. La compra directa de fábrica elimina el margen de intermediación que añaden las empresas comercializadoras sin la consiguiente mejora de la calidad.
Experiencia en exportación a nivel mundial. Suministramos sistemas de grúas para talleres a plantas de fabricación en el sudeste asiático, Oriente Medio, África, Sudamérica y Europa. Contamos con capacidades operativas consolidadas que incluyen documentación para exportación, embalaje marítimo, coordinación aduanera y asistencia para la instalación en proyectos internacionales.
Soporte completo para el proyecto. Servicios de consultoría técnica en la fase de especificación, documentación de orientación para la instalación, asistencia en la puesta en marcha, formación de operadores y suministro de repuestos posventa durante toda la vida útil de la grúa.
P1: ¿Qué grúa es la más adecuada para un taller de fábrica?
Depende de la tarea principal de elevación del taller. Para la fabricación general con elevaciones de hasta 16 toneladas, una grúa puente monorraíl europea proporciona una cobertura rentable para todo el taller. Para la fabricación pesada o los talleres de moldeo que requieren de 8 a 80 toneladas, es apropiada una grúa puente birraíl europea. Para la carga de máquinas individuales en posiciones CNC, una grúa de pluma proporciona al operador un control local directo. Para las células de ensamblaje y la producción ajustada, una grúa puente para estaciones de trabajo proporciona una elevación ergonómica y precisa a nivel de estación de trabajo. Defina la elevación más pesada, la frecuencia de elevación y el área de cobertura requerida; el tipo de grúa se determinará en función de estos tres datos.
P2: ¿Cómo elijo entre una grúa puente de viga simple y una de viga doble?
Las grúas puente monorraíl son adecuadas para aplicaciones de hasta aproximadamente 20 toneladas, donde el menor espacio libre requerido por el polipasto suspendido se ajusta al edificio y el menor peso estructural reduce el costo de la viga de rodadura. Las grúas birraíl son apropiadas cuando la capacidad supera las 16 a 20 toneladas, cuando el tramo es lo suficientemente grande como para que la deflexión de una viga simple sea un problema, cuando la altura máxima del gancho dentro del edificio es crítica o cuando la intensidad del ciclo de trabajo requiere la mayor rigidez estructural de un diseño birraíl. Para el diseño de nuevas instalaciones, planifique la carga máxima previsible en la posición de la grúa; la actualización de una viga simple a una birraíl después de la instalación requiere reemplazar toda la grúa y, posiblemente, la estructura de rodadura.
P3: ¿Cuándo debo usar una grúa puente suspendida (LX)?
Utilice una grúa suspendida LX cuando el taller tenga una altura de techo limitada que restrinja el recorrido del gancho disponible en un diseño de grúa de deslizamiento superior, cuando el espacio del suelo deba estar completamente libre de columnas de soporte, cuando la grúa necesite desplazarse a través de puertas o entre bahías sin un sistema de rieles de deslizamiento superior, o cuando el entorno de producción requiera un sistema de grúa compacto y de bajo perfil; el ensamblaje de productos electrónicos, el procesamiento de alimentos y la producción de precisión son aplicaciones típicas de LX.
P4: ¿Para qué se utiliza una grúa puente para estaciones de trabajo?
Las grúas puente para estaciones de trabajo proporcionan elevación a nivel de cada estación de producción: células de ensamblaje, estaciones de empaquetado, puestos de inspección y estaciones de producción ajustada donde los operarios necesitan un control ergonómico y directo del ciclo de elevación sin depender de una grúa puente compartida. Manejan cargas de 125 kg a aproximadamente 2000 kg, funcionan sobre secciones de rieles modulares y ligeras que se integran en el diseño de la célula de producción y proporcionan la precisión de posicionamiento que requieren las operaciones de ensamblaje.
P5: ¿Por qué elegir una grúa de pluma para la carga de máquinas CNC?
Una grúa de pluma ubicada en un centro de mecanizado CNC proporciona al operario un control directo e inmediato sobre la manipulación de las piezas. El operario no necesita solicitar una grúa puente compartida, esperar a que esté disponible ni coordinarse con otro operario. El tiempo del ciclo de carga y descarga por pieza se reduce significativamente; en talleres de alta producción, eliminar el tiempo de espera de la grúa compartida puede aumentar la utilización de la máquina entre 15 y 251 TP3T. El arco de rotación de la grúa de pluma cubre la mesa de la máquina, el palé de piezas entrantes y la posición de la pieza terminada sin que la grúa tenga que recorrer toda la longitud del taller.
P6: ¿Cuáles son las ventajas de un polipasto eléctrico de cable FEM?
Los polipastos eléctricos de cable FEM cuentan con certificación documentada de grupo de servicio: vida útil a la fatiga estructural, factor de servicio de la caja de engranajes, clasificación térmica del motor y capacidad térmica del freno, todo ello adaptado a una intensidad de funcionamiento definida. Esta documentación proporciona una base de ingeniería trazable para la vida útil prevista del polipasto, a diferencia de los polipastos industriales no certificados, que tienen una capacidad nominal pero no están diseñados para una intensidad de funcionamiento específica. El control VFD proporciona un funcionamiento suave a velocidad variable. Las configuraciones de baja altura recuperan el recorrido útil del gancho en edificios de altura limitada. La construcción modular facilita el mantenimiento a nivel de componentes durante la vida útil del polipasto.
P7: ¿Qué grúa es la más adecuada para las líneas de montaje?
Las grúas puente para estaciones de trabajo son la solución preferida para la manipulación de materiales en líneas de montaje: se integran directamente en el diseño de la célula de producción, ofrecen un control ergonómico a nivel del operario y permiten flujos de trabajo de producción ajustada donde cada operario gestiona su propio ciclo de manipulación de materiales. Para operaciones de montaje más pesadas, como el montaje de camiones o maquinaria de gran tamaño, una grúa puente europea de viga simple o doble que abarque toda la línea de montaje proporciona la capacidad y la cobertura necesarias para la manipulación de materiales durante todo el ciclo de montaje.
P8: ¿Qué grúa es adecuada para un espacio de taller limitado?
Las grúas puente suspendidas LX minimizan la obstrucción del suelo: las vigas de rodadura se fijan a la estructura del edificio existente sin columnas de soporte adicionales. Las grúas puente para estaciones de trabajo utilizan secciones modulares ligeras que se integran en la distribución de las células de producción sin ocupar espacio a nivel del suelo. Las grúas de pluma de columna cuentan con una pequeña base de columna empotrada en el suelo que ocupa una superficie mínima, a la vez que proporciona una cobertura de elevación de 270 grados. Para talleres donde el espacio es la principal limitación, la combinación de una grúa puente suspendida LX para una cobertura completa del taller y grúas de pluma en las posiciones de cada máquina proporciona la máxima capacidad de elevación con la mínima obstrucción del suelo.
P9: ¿Cómo mejoran las grúas puente la eficiencia de la producción?
Las grúas puente mejoran la eficiencia de la producción mediante tres mecanismos directos. Primero, eliminan el tiempo que la manipulación manual de materiales o la espera de las carretillas elevadoras añaden a cada ciclo de producción: la grúa está disponible de inmediato en la posición de trabajo. Segundo, las grúas controladas por variador de frecuencia (VFD) posicionan las cargas con mayor rapidez y precisión que las grúas manuales o no controladas, reduciendo el tiempo que requiere cada operación de colocación. Tercero, eliminan la carga física del levantamiento de cargas pesadas para los operarios de producción cualificados: los trabajadores que dedican menos esfuerzo físico a la manipulación de materiales tienen mayor capacidad para las tareas de producción que aportan valor y para las que realmente se requieren sus habilidades.
P10: ¿Qué capacidad de grúa puente necesito para mi taller?
Defina la elevación individual más pesada que requerirán sus operaciones de producción, incluyendo el peso de cualquier accesorio, dispositivo o equipo de elevación. Añada un margen de seguridad mínimo de 25% por encima de esa cifra. Este margen protege contra el funcionamiento continuo a la capacidad nominal máxima, lo que acelera el desgaste y acorta la vida útil de la grúa. Para talleres donde la elevación más pesada corresponde a un componente de producción conocido, el cálculo es sencillo. Para talleres de mantenimiento donde los requisitos de elevación son variables, defina la elevación de mantenimiento más pesada previsible como base y aplique el margen.
P11: ¿Se pueden instalar grúas de taller en edificios con techos bajos?
Sí, los diseños de polipastos de baja altura abordan específicamente esta limitación. Un polipasto eléctrico de cable FEM estándar consume entre 800 y 1200 mm entre la viga de la grúa y el gancho a la altura máxima del mismo. Un diseño de polipasto de baja altura reduce este espacio a entre 400 y 700 mm, recuperando entre 300 y 500 mm de recorrido útil del gancho dentro del mismo edificio. Para edificios con techos de entre 4,5 y 6 metros de altura, habituales en instalaciones industriales antiguas, esta recuperación puede ser operativamente significativa. Proporcione la altura de su edificio, la profundidad de la viga y la altura del gancho requerida al equipo de ingeniería de Dafang Crane durante la fase de especificación para obtener un cálculo detallado del recorrido del gancho.
P12: ¿Cuál es la diferencia entre una grúa estándar europea y una grúa convencional?
Las grúas puente europeas siguen la filosofía de diseño FEM 1.001: geometría estructural optimizada mediante aceros de alta resistencia, dimensiones compactas de los componentes y clasificación de servicio documentada. En comparación con los diseños de grúas convencionales de capacidad equivalente, las grúas europeas son más ligeras, compactas y energéticamente eficientes. Su menor peso propio reduce la carga sobre la viga de rodadura y las columnas del edificio. Su perfil compacto reduce el espacio libre necesario entre la rodadura y el gancho. La clasificación de servicio FEM documentada proporciona la certificación CE y un cumplimiento de ingeniería trazable. Para talleres de producción donde la eficiencia del espacio, la eficiencia energética o el cumplimiento de la normativa CE son prioritarios, los diseños europeos superan a las alternativas convencionales.
P13: ¿Con qué frecuencia necesitan mantenimiento las grúas de taller?
La inspección diaria previa a la operación abarca el estado visible del polipasto, la integridad del cable, el funcionamiento del pestillo del gancho, la respuesta del interruptor de límite y la prueba de retención del freno. Las inspecciones de mantenimiento formales, que incluyen la medición dimensional del cable, las ruedas del carro y los componentes del freno, se programan generalmente a intervalos de 250 a 500 horas de funcionamiento, según la clase de servicio y las condiciones ambientales. El reemplazo del cable se rige por los criterios de descarte de la norma ISO 4309 (conteo de alambres rotos, reducción del diámetro y evaluación de la corrosión), en lugar de intervalos de tiempo fijos. Los polipastos clasificados como FEM vienen con programas de mantenimiento del fabricante vinculados a su grupo de servicio; seguir estos programas es la base más sencilla para el mantenimiento planificado.
P14: ¿Puede Dafang Crane suministrar un sistema completo de grúa para taller, incluyendo la vía de rodadura?
Sí. Dafang Crane suministra sistemas completos de grúas, incluyendo el puente grúa, los carros de extremo, el polipasto, las vigas de rodadura, los rieles de rodadura y los sistemas eléctricos. Para instalaciones nuevas, el diseño de las vigas de rodadura se coordina con el ingeniero estructural del edificio para garantizar un soporte adecuado para la carga muerta y las cargas dinámicas de la grúa. Para instalaciones de modernización en edificios existentes, se confirma la capacidad de la estructura existente antes de especificar la configuración de la rodadura. El suministro del sistema completo por un solo fabricante simplifica la coordinación del proyecto y garantiza la compatibilidad entre todos los componentes del sistema de grúa.
P15: ¿Por qué elegir un fabricante chino de grúas para el suministro de grúas para talleres?
Los fabricantes chinos de grúas con una larga trayectoria, como Dafang Crane (con más de 20 años de experiencia), ofrecen precios competitivos, una sólida capacidad de ingeniería y experiencia en proyectos internacionales, lo que representa un valor real para las compras internacionales. La certificación de calidad ISO 9001, el cumplimiento del marcado CE y la documentación de ingeniería clasificada por FEM cumplen con los requisitos técnicos internacionales. El suministro directo de fábrica elimina los costos de intermediación. Para los compradores preocupados por el control de calidad, la inspección de fábrica, ya sea presencial o a través de un servicio de inspección externo, durante la producción, proporciona visibilidad directa de la calidad de fabricación antes del envío.
El equipo de ingeniería de Dafang Crane ofrece asesoramiento técnico gratuito para aplicaciones de grúas de taller, revisando su proceso de producción, las dimensiones del edificio, los requisitos de elevación y el presupuesto para recomendarle el sistema de grúa más adecuado para su situación específica.
Ofrecemos diseño de grúas a medida para aplicaciones no estándar, precios directos de fábrica con documentación de presupuesto transparente, planos de ingeniería completos para solicitudes de permisos y planificación de la instalación, entrega mundial con embalaje de exportación para transporte marítimo y coordinación de soporte de instalación para proyectos internacionales.
Contacte con Dafang Crane e indíquenos las dimensiones de su taller, sus necesidades de elevación y el cronograma de su proyecto. Le proporcionaremos una solución de manipulación de materiales a medida, diseñada específicamente para su proceso de producción, no una configuración estándar que se ajuste a él.
Referencias técnicas: FEM 9.511 (clasificación de grupos de mecanismos para mecanismos de elevación), FEM 1.001 (reglas para el diseño de aparatos de elevación), EN 13001-1 (diseño de grúas: principios generales), ISO 4301-1 (clasificación de grúas y ciclos de trabajo), ISO 4309 (cables de acero: criterios de cuidado y descarte), Directiva CE de Maquinaria 2006/42/CE, ISO 9001:2015 (sistemas de gestión de la calidad).
