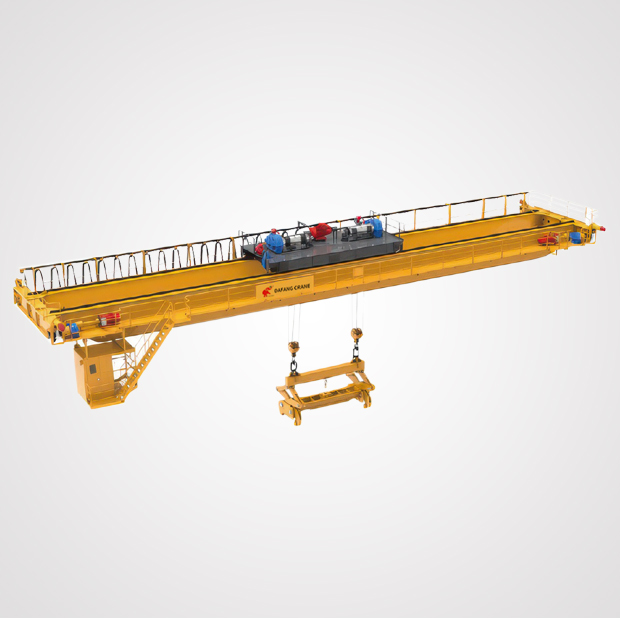

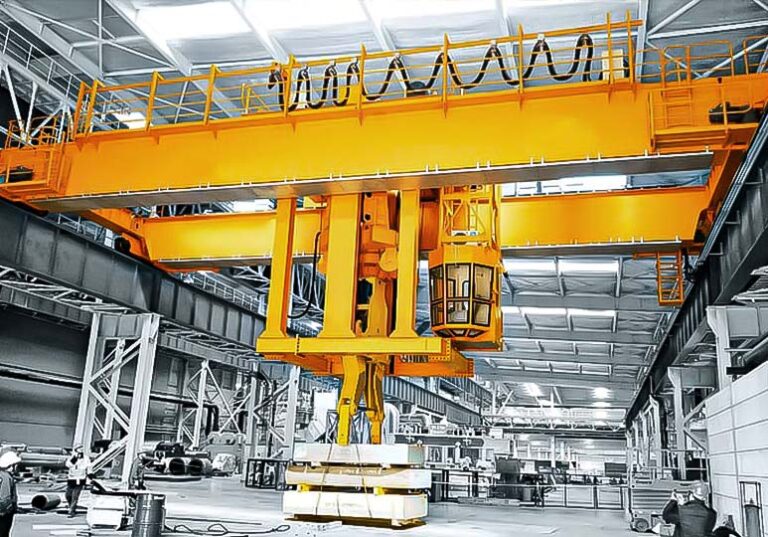

رافعة مشبك الألواح العلوية هي من المعدات الرئيسية لمناطق الصب المستمر والدرفلة على الساخن في شركات الصلب. وهي تستخدم خصيصًا لعمليات رفع وتكديس وتقليب الألواح ذات درجة الحرارة العالية. يعتمد الهيكل العام على تصميم جسر صندوقي صندوقي للخدمة الشاقة. يتم توصيل العارضة الرئيسية والعارضة الطرفية لتشكيل إطار صلب بواسطة مسامير عالية القوة، والتي يمكن أن تتحمل الإشعاع عالي الحرارة وصدمات الأحمال الثقيلة. عادةً ما تعتمد العارضة الرئيسية على هيكل عارضة صندوقية الشكل على شكل سكة حديدية، مع تركيب ألواح تقوية بالداخل لتحسين مقاومة الالتواء.

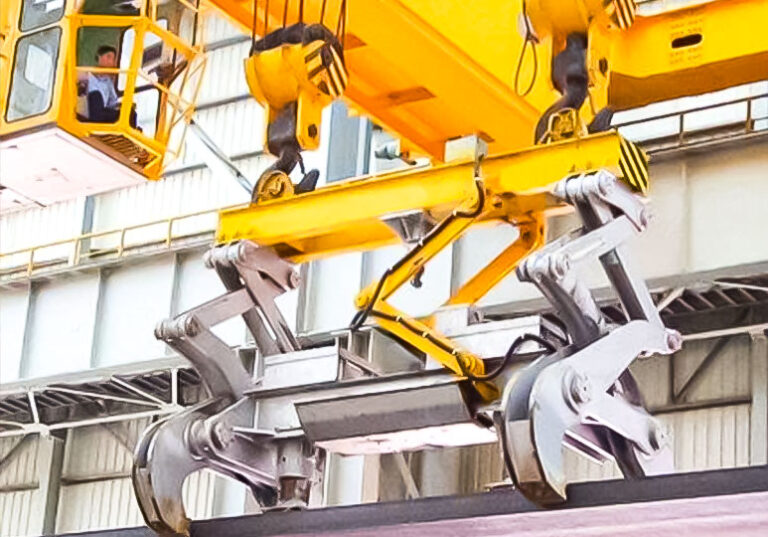

المكون الأساسي عبارة عن جهاز مشبك بلاطة خاص، مصنوع من سبائك الفولاذ المقاوم للحرارة، والفكوك مطعمة ببطانات خاصة من الألياف الخزفية لمقاومة الاحتراق في درجات الحرارة العالية. يتم تثبيت المشابك أوتوماتيكيًا من خلال آلية رافعة أو نظام هيدروليكي، ويضمن التصميم الميكانيكي ذاتي القفل إمكانية الحفاظ على قوة التثبيت حتى في حالة انقطاع التيار الكهربائي. يتم توصيل الجزء العلوي من المشبك بنظام رفع يتألف من حبل سلك فولاذي مقاوم لدرجات الحرارة العالية وعارضة توازن. بالنسبة للمناسبات التي تتطلب عمليات قلب، يمكن إضافة آلية دوارة إلى المشبك لتحقيق قلب دقيق للبلاطة 90 درجة أو 180 درجة.
وبالنظر إلى بيئة التشغيل ذات درجة الحرارة العالية، يتم تركيب أغطية واقية للعزل الحراري في المكونات الكهربائية الرئيسية. ويتم طلاء الهياكل الفولاذية الرئيسية بطبقات مقاومة للحرارة ومضادة للتآكل لضمان تشغيل المعدات لفترة طويلة وبشكل موثوق في ظل ظروف درجات الحرارة العالية التي تتراوح بين 400-1200 درجة مئوية. هذا التصميم الهيكلي المتخصص يجعل رافعة مشبك الألواح من المعدات المهمة التي لا غنى عنها لخطوط إنتاج الصب المستمر والدرفلة على الساخن في شركات الصلب الحديثة.
تعتبر رافعة مشبك الألواح العلوية من المعدات اللوجستية الرئيسية في صناعة الصلب والمعادن، وتستخدم بشكل أساسي في وصلات الإنتاج الأساسية مثل نقل وتكديس ومعالجة الألواح ذات درجة الحرارة العالية. تتركز سيناريوهات التطبيق النموذجية في المجالات الأساسية الثلاثة لإنتاج الصلب:
ورشة الصب المستمر:: يضطلع هذا النوع من الرافعات الجسرية بمهمة النقل المهمة من لفة الصب المستمر الفارغة لماكينة الصب المستمر إلى منطقة تبريد الألواح. وهي تتطلب الإمساك بدقة بألواح الصب المستمر ذات درجة الحرارة العالية التي تتراوح بين 600-1200 درجة مئوية، ورفعها إلى منطقة تبريد الألواح أو نقلها مباشرة إلى ورشة الدرفلة على الساخن.
امتداد المواد الخام لمصنع الدرفلة على الساخن:: تكمل رافعة مشبك الألواح بشكل أساسي إدارة التكديس وعمليات التحميل في مستودع الألواح. هنا ، يجب معالجة المواصفات المختلفة للألواح ، وهي تتكيف مع سماكات وعرض الألواح المختلفة من خلال أجهزة التثبيت القابلة للتعديل. يمكن للمشبك المزود بوظيفة الدوران أن يقلب البلاطة بمقدار 180 درجة، مما يلبي متطلبات مطحنة الدرفلة على الساخن لاتجاه الفرن.
منطقة تشطيب البلاطة: لفحص السطح والطحن وعمليات تكديس المنتج النهائي للبلاطات. تكون درجة حرارة العمل المحيطة هنا منخفضة نسبيًا، ولكن دقة تحديد المواقع أعلى، ويلزم تحديد المواقع بدقة في حدود ± 3 مم. بالإضافة إلى ذلك، في خطوط إنتاج الألواح السميكة في بعض شركات الصلب، يتولى هذا النوع من الرافعات الجسرية أيضًا المهمة الرئيسية المتمثلة في نقل الألواح من أفران التسخين إلى مصانع الدرفلة، ويضع متطلبات عالية للغاية لموثوقية المعدات وثباتها.
| قدرة الرفع | ت | 35 | 50 | 65 | |
| فترة | م | 27.5 | 37 | 35.5 | |
| ارتفاع الرفع | 12 | 12 | 12 | ||
| درجة العمل | A7 | ||||
سرعة | هوسيتينج | م/دقيقة | 0.95~9.5 | 0.95~9.5 | 0.78~78 |
| سفر السلطعون | 3.8~38 | 3.8~38 | 3.8~38 | ||
| عربة سفر العربات | 8.5~85 | 8~80 | 7.5~75 | ||

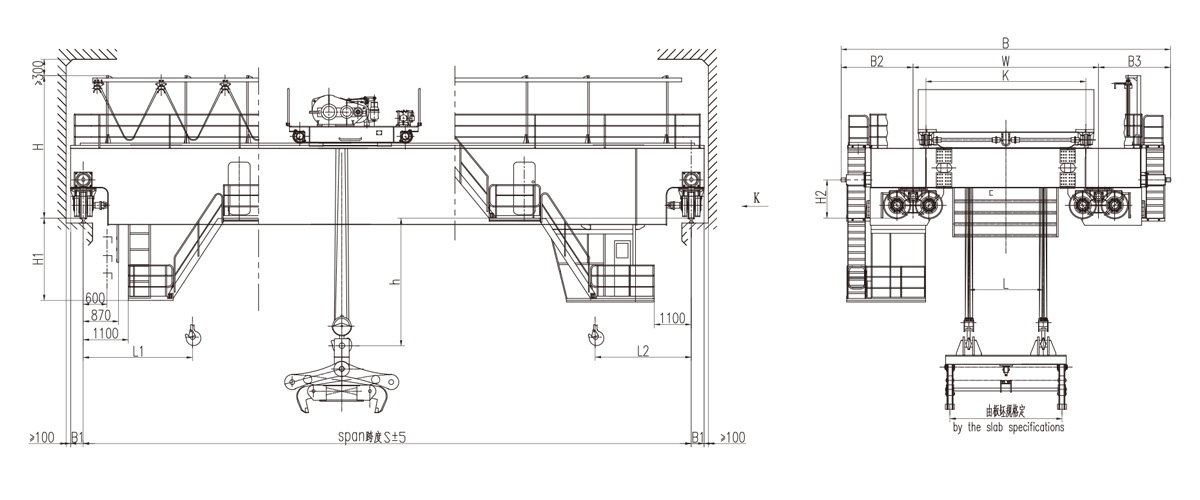

| الرئيسية الأبعاد | H | مم | 4450 | 4850 | 4650 |
| H1 | 2650 | 2800 | 2700 | ||
| H2 | 1200 | 1200 | 1200 | ||
| B | 10900 | 10900 | 11400 | ||
| K | 5000 | 5000 | 5500 | ||
| W | 6000 | 6000 | 6500 | ||
| B1 | 400 | 400 | 400 | ||
| B2 | 2450 | 2450 | 2450 | ||
| B3 | 2450 | 2450 | 2450 | ||
| الحمولة القصوى للعجلات | كيلو نيوتن | 382 | 494 | 473 | |
| سكة الرافعة الموصى بها | كيو 120 | ||||
| مزود الطاقة | 3-مرحلة 3 تيار متردد 50 هرتز 380 فولت | ||||

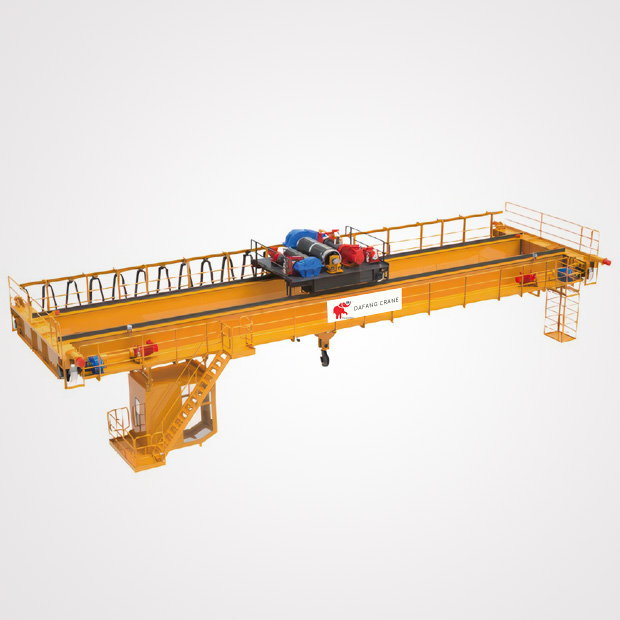

رافعة علوية ذات عارضة مزدوجة
