Pórtico hidráulico

O que é o pórtico hidráulico?

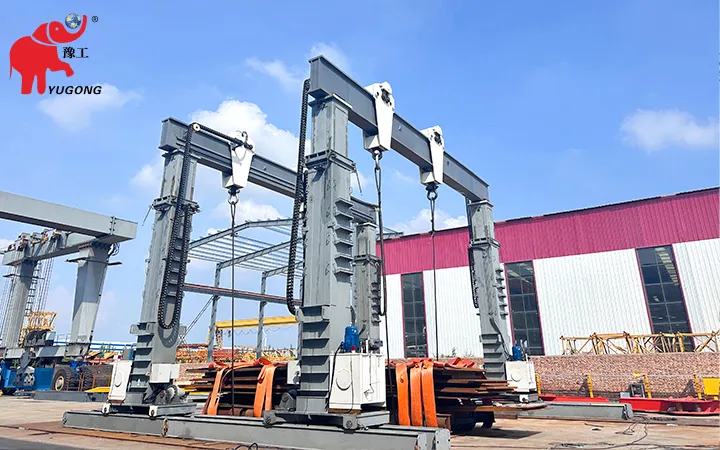

Estrutura e princípio de funcionamento

• Estrutura do pórtico: A parte principal de suporte de carga do pórtico hidráulico com uma viga em caixão ou estrutura em treliça. Tem uma elevada rigidez e resistência para a elevação de cargas. A viga principal estende-se entre as pernas, proporcionando uma pista de rolamento para o carrinho, e as pernas suportam o equipamento e asseguram a estabilidade. As pernas podem ser do tipo A, U ou treliça, e alguns modelos permitem o ajuste lateral para se adaptarem a diferentes larguras de trabalho.
• Sistema hidráulico: O núcleo de potência da grua de elevação hidráulica. Um motor elétrico ou um motor de combustão interna acciona a bomba hidráulica para converter a energia mecânica em energia hidráulica. O óleo hidráulico é transportado para os componentes de controlo através de tubos de óleo de alta pressão. Estes componentes de controlo regulam o fluxo e a direção do óleo hidráulico, fazendo com que os cilindros hidráulicos se movam para levantar e baixar. Componentes como válvulas de alívio, válvulas de equilíbrio e bloqueios hidráulicos asseguram uma pressão estável do sistema, evitam quedas e permitem um controlo preciso do movimento para uma operação segura.
• Carrinho de elevação: O núcleo do mecanismo de elevação, instalado na via da viga principal. Integra um mecanismo de elevação hidráulico, que se desloca longitudinalmente. O motor hidráulico acciona o tambor, permitindo enrolar e desenrolar o cabo para o movimento do gancho. Alguns pórticos hidráulicos têm capacidade de elevação lateral ou ligeira para alargar a área de trabalho.
• Mecanismo de deslocação: O núcleo do movimento da grua, na parte inferior das pernas do pórtico. Utiliza geralmente um motor hidráulico para acionar as rodas (ou lagartas, em condições de trabalho especiais) para o movimento longitudinal ou lateral, aumentando a cobertura de trabalho. Está equipado com um dispositivo de travagem para garantir a estabilidade durante o funcionamento e o estacionamento.
• Sistema de controlo elétrico: O "cérebro" da grua hidráulica. Permite o controlo e a monitorização centralizados do sistema hidráulico, do mecanismo de deslocação e dos dispositivos de proteção de segurança através do painel de controlo, do punho (ou controlo remoto), dos sensores e dos componentes eléctricos. Através dele, os operadores emitem comandos e ele fornece alarmes e proteção em situações anormais.

Caraterísticas e vantagens

1. Elevada potência de saída e forte capacidade de carga: A transmissão hidráulica pode gerar uma enorme força motriz com dimensões estruturais relativamente pequenas, adequada para levantar cargas pesadas de grande tonelagem.
2. Excelente controlo de velocidade e funcionamento suave: A transmissão hidráulica permite um controlo de velocidade contínuo com uma vasta gama de velocidades. A elevação, a descida e o movimento de todo o pórtico são suaves, com um impacto mínimo, protegendo eficazmente tanto as cargas como o próprio pórtico.
3. Operação simples e baixa intensidade de trabalho: Através de válvulas de controlo hidráulico e sistemas de controlo elétrico, os operadores podem obter um controlo centralizado e conveniente dos movimentos. Para alguns modelos avançados, os utilizadores podem realizar um controlo remoto sem fios para reduzir o trabalho e melhorar a conveniência e a segurança operacionais.
4. Estrutura compacta e disposição flexível: Os componentes hidráulicos são pequenos e fáceis de integrar, resultando numa estrutura global relativamente compacta da grua, o que é particularmente vantajoso em ambientes com restrições de espaço.
5. Forte proteção contra sobrecarga e elevada segurança: O próprio sistema hidráulico possui uma excelente proteção contra sobrecargas. Com dispositivos de proteção de segurança eléctrica (tais como limite de altura de elevação, limite de curso, proteção contra sobrecarga, paragem de emergência, etc.), pode maximizar a segurança operacional.
6. Diversas opções de fontes de alimentação: Em função do ambiente de trabalho, o sistema hidráulico apresenta uma forte adaptabilidade, acionado por um motor elétrico (fonte de energia fixa) ou por um motor de combustão interna (funcionamento móvel, sem rede eléctrica).

Campos de aplicação

As gruas de elevação hidráulicas apresentam uma poderosa capacidade de elevação, excelente desempenho operacional e ampla adaptabilidade. Os clientes utilizam-nas amplamente nos seguintes campos e cenários:

• Portos e terminais: para carga, descarga e manuseamento de contentores, cargas a granel e mercadorias pesadas.
• Construção e reparação naval: elevação de secções do casco, instalação de equipamentos, etc.
• Indústria metalúrgica: elevação de objectos pesados, tais como panelas de aço fundido, biletes de aço e trens de laminagem em siderurgias.
• Fabrico de máquinas pesadas: montagem e deslocação de componentes de grandes equipamentos.

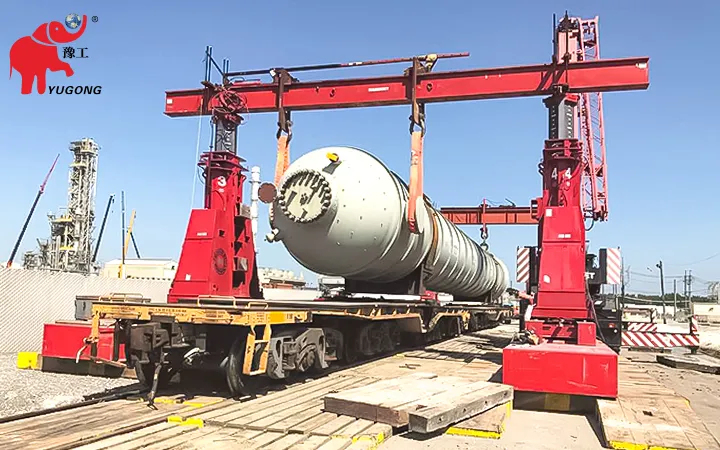

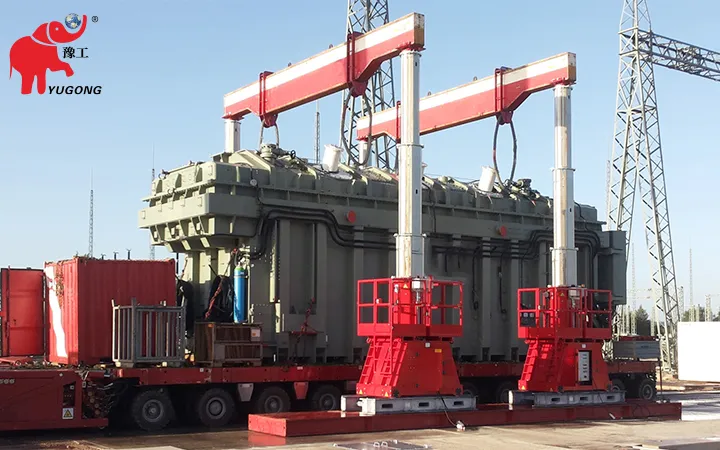

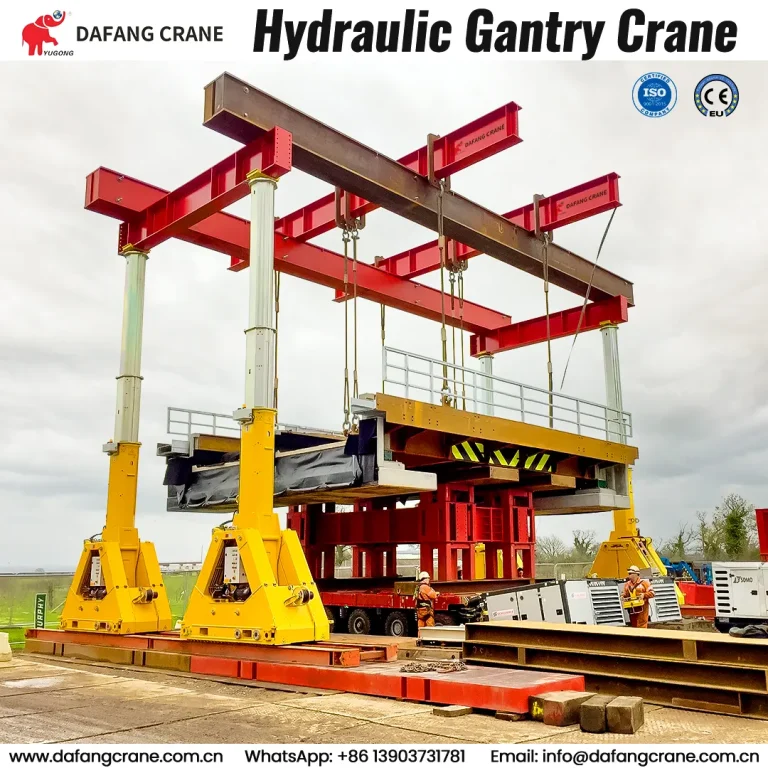

• Construção de energia: instalação de grandes grupos geradores, transformadores e outros equipamentos.

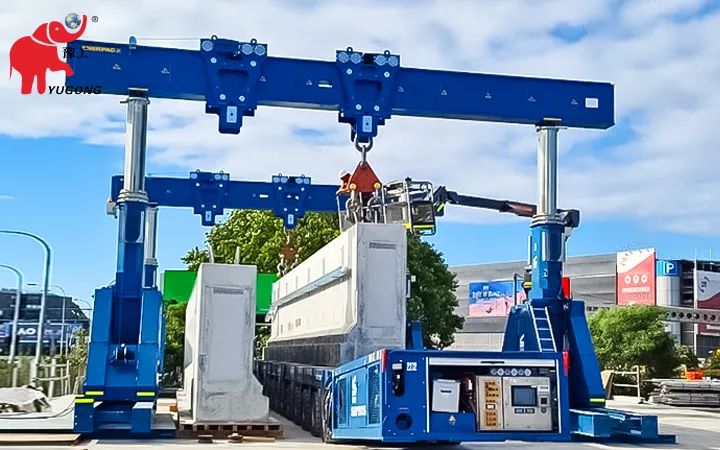

• Pontes e engenharia civil: elevação de componentes de pontes e de grandes peças pré-fabricadas.
• Armazenagem e logística: empilhamento e transferência de materiais pesados em grandes armazéns.

Parâmetros do pórtico hidráulico

Nome do produto	Pórtico hidráulico
Peso (KG)	5-1000 toneladas
Capacidade Nominal de Carga	Nível 1: 612 Ton; Nível 2: 509 Ton; Nível 3: 377 Ton
Altura de elevação	4.5-10.6m
Span	8-35m
Componentes principais	Pernas hidráulicas, viga principal telescópica, sistema de controlo sem fios do elevador inteligente, bomba hidráulica síncrona, mecanismo de deslocação dos carris
Principais componentes eléctricos	Controlo remoto sem fios, módulo de controlo síncrono, motor de acionamento hidráulico
Fonte de alimentação e alimentação eléctrica	Hidráulico elétrico, AC380V/50Hz
Classe operária	A5
Temperatura de funcionamento	-20℃~50℃
Formulário de operação	Operação remota sem fios para uma só pessoa
Cor	Principalmente amarelo + preto/prata
Pacote de transporte	Caixa de madeira/caixa de caixilho
Instalação	Montagem no local (requer uma equipa profissional)
Serviço pós-venda prestado	Orientação para a instalação no local, formação técnica, fornecimento de peças sobresselentes
