Lanciatore di travi a ponte

Descrizione

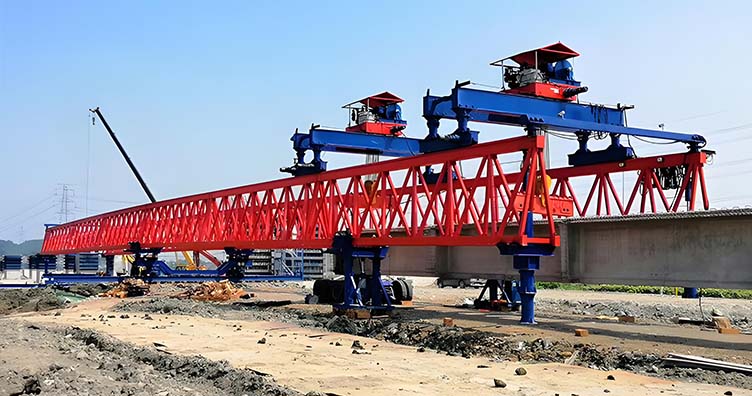

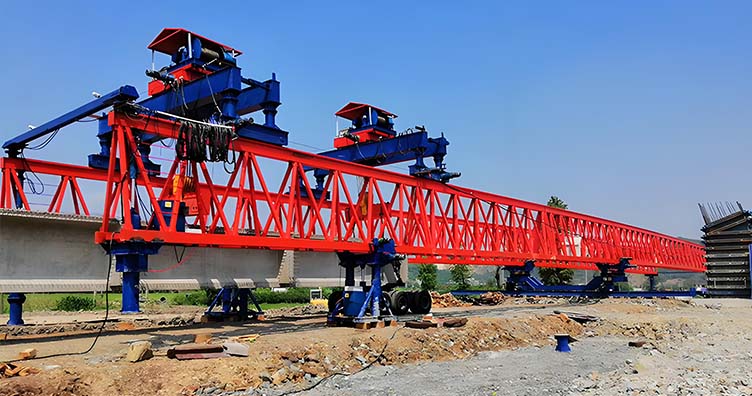

Il Lanciatore di travi per ponti è un'attrezzatura di sollevamento pesante appositamente progettata per la costruzione di ponti. Ha una forte capacità di carico e un'elevata precisione operativa e può completare in modo efficiente e sicuro le operazioni di sollevamento e installazione di sezioni di travi prefabbricate. La sua struttura complessiva è complessa e potente e comprende principalmente travi principali, gambe, carrelli di sollevamento, sistemi di controllo elettrico e altri dispositivi ausiliari.

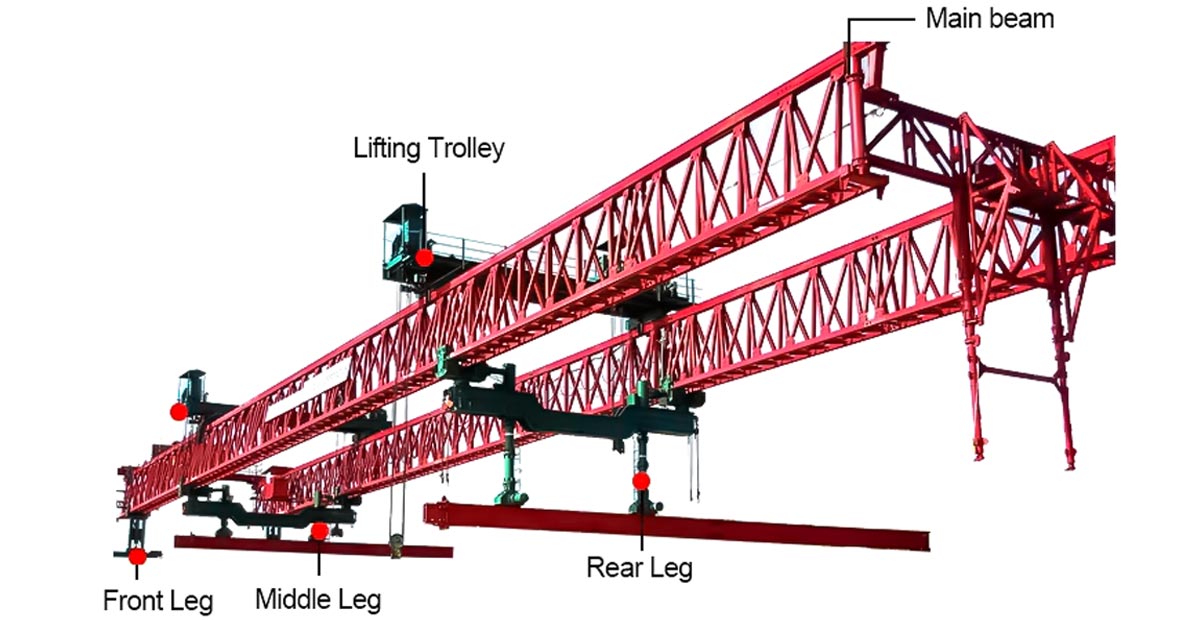

Struttura

La trave principale è la struttura portante centrale, solitamente realizzata in acciaio ad alta resistenza, con eccellenti caratteristiche di rigidità e stabilità. La trave principale è progettata con resistenza alla flessione e alla torsione per garantire che non vi siano deformazioni o danni durante il sollevamento di oggetti pesanti.

Le gambe si dividono in gambe anteriori e gambe posteriori, che si trovano alle due estremità della trave principale e che sostengono l'intera attrezzatura e ne assicurano la stabilità durante il funzionamento. Le gambe vengono solitamente regolate in altezza e spostate tramite sistemi idraulici per adattarsi alle diverse condizioni del terreno e ai requisiti di costruzione. Le gambe anteriori sono generalmente fissate sul ponte pavimentato, mentre quelle posteriori possono essere spostate sui binari per facilitare il posizionamento e la regolazione dell'attrezzatura.

Il carrello di sollevamento si trova sulla trave principale ed è responsabile del sollevamento e della movimentazione di sezioni di travi prefabbricate o di altri componenti pesanti. È dotato di un sistema di azionamento elettrico o idraulico, che consente di ottenere un sollevamento e un movimento laterale precisi. Grazie alla tecnologia di regolazione della velocità a conversione di frequenza, il carrello di sollevamento può rimanere stabile all'avvio e all'arresto, riducendo l'impatto sui componenti e garantendo un posizionamento preciso dei componenti del ponte.

Inoltre, ci sono alcuni dispositivi ausiliari, come le travi di equilibrio e i sistemi di binari, per garantire che l'attrezzatura rimanga bilanciata e stabile durante il processo di sollevamento. La trave di bilanciamento serve a regolare la distribuzione del carico tra i diversi punti di sollevamento. Il sistema di guide assicura il funzionamento regolare delle gambe e dei carrelli sui binari, migliorando l'efficienza operativa complessiva.

Il lanciatore di travi da ponte è in grado di soddisfare una varietà di ambienti di costruzione complessi e di requisiti di attività. Che si tratti di attraversare fiumi, valli o strade urbane, i costruttori di ponti possono completare la costruzione di ponti in modo efficiente e sicuro.

Caratteristiche

1. Forte capacità di carico: per il sollevamento e l'installazione di sezioni di travi prefabbricate per impieghi gravosi, con capacità di carico e stabilità estremamente elevate, che garantiscono un funzionamento sicuro in condizioni di lavoro complesse.
2. Elevata precisione operativa: con un avanzato sistema di regolazione della velocità a conversione di frequenza e un preciso dispositivo di posizionamento, per ottenere un avvio e un arresto fluidi e un posizionamento preciso e migliorare la qualità della costruzione.
3. Adattabilità flessibile: Le gambe e le travi principali possono essere regolate in base ai diversi terreni e alle campate del ponte, adattandosi a una varietà di ambienti di costruzione complessi, e hanno una forte flessibilità.
4. Protezione completa della sicurezza: Integrare dispositivi di protezione multipli, come la protezione da sovraccarico, i finecorsa e i pulsanti di arresto di emergenza, per garantire un'elevata sicurezza durante il funzionamento e ridurre il rischio di incidenti.

Applicazione

• Costruzione di ponti autostradali: per il sollevamento di sezioni di travi prefabbricate di ponti autostradali come autostrade, strade nazionali e provinciali per garantire una costruzione efficiente e sicura dei ponti.
• Costruzione di ponti ferroviari: adatto alla costruzione e alla manutenzione di ponti ferroviari, può sollevare rapidamente e con precisione grandi sezioni di travi prefabbricate per garantire l'espansione e l'aggiornamento della rete ferroviaria.
• Transito ferroviario urbano: fornire soluzioni efficienti e precise per il sollevamento di componenti prefabbricati nella costruzione di ponti nei sistemi di transito ferroviario urbano, come metropolitane e metropolitane leggere.
• Progetti di conservazione dell'acqua e progetti di superponti: per la costruzione di ponti a grande luce su fiumi, laghi e stretti, con una forte capacità di carico e un'elevata precisione operativa.

Parametri tecnici
