Grue portique monopoutre de type L Description

Le portique monopoutre de type L est un équipement de levage efficace et flexible pour les besoins de manutention de petite et moyenne taille. En outre, ce type de grue portique a une structure compacte et est facile à utiliser.

La poutre principale adopte une section transversale en forme de L, qui présente une résistance et une rigidité élevées et peut supporter des charges importantes. La conception en forme de L permet de réduire le poids de la poutre principale tout en garantissant sa solidité et en améliorant ses performances globales.

Son mécanisme de levage est généralement un palan électrique CD/MD pour le levage et le déplacement des marchandises. Outre le palan à câble, les utilisateurs peuvent également choisir un chariot électrique comme mécanisme de levage pour les charges plus lourdes. Le palan électrique peut se déplacer latéralement le long de la poutre principale afin de positionner les marchandises avec précision.

Les pieds d'un côté sont des pieds rigides, qui sont reliés de manière rigide à la poutre principale, fournissant ainsi un support stable. De l'autre côté, la jambe flexible est réglable pour s'adapter aux déviations de la voie et aux irrégularités du sol.

De plus, il peut répondre aux besoins de levage de différentes hauteurs et portées. Le portique monopoutre de type L est un choix idéal pour les usines, les entrepôts, les ateliers et autres lieux.

Caractéristiques de la grue portique monopoutre de type L

Conception compacte : La structure en L permet d'économiser de l'espace et convient particulièrement aux environnements de travail limités en hauteur et en surface.
Forte flexibilité : La portée, la hauteur et le poids de levage peuvent être personnalisés en fonction des besoins pour s'adapter à une variété de conditions de travail.
Stable et fiable : Acier de haute qualité et technologie de soudage avancée pour garantir la solidité et la durabilité de l'équipement.

Application de la grue portique monopoutre en L

Fabrication: pour la manutention, l'installation et la maintenance d'équipements sur les lignes de production.
Entreposage et logistiqueLes produits de ce type sont principalement utilisés pour le chargement et le déchargement des marchandises, l'empilage et le transbordement dans les entrepôts.
Chantiers de constructionLes machines de levage et de déplacement de matériaux de construction et d'équipements légers permettent d'améliorer l'efficacité des opérations.
Terminaux portuairesLe système de transport de marchandises : convient pour le chargement et le déchargement ainsi que pour le transport de petites marchandises sur de courtes distances.
Entretien de l'atelierLes services de l'administration centrale : pour l'entretien des équipements, le remplacement des pièces et d'autres opérations.

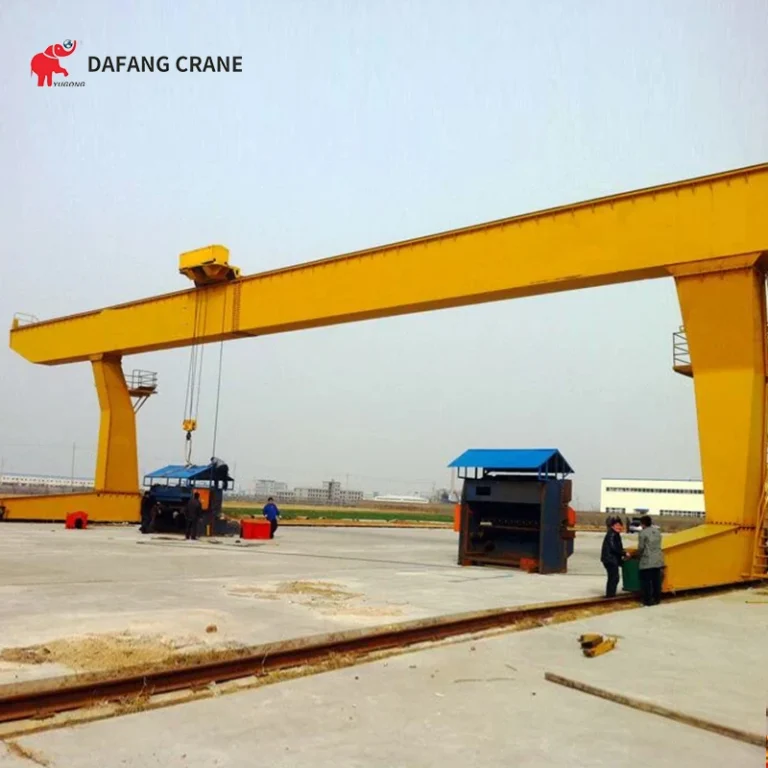

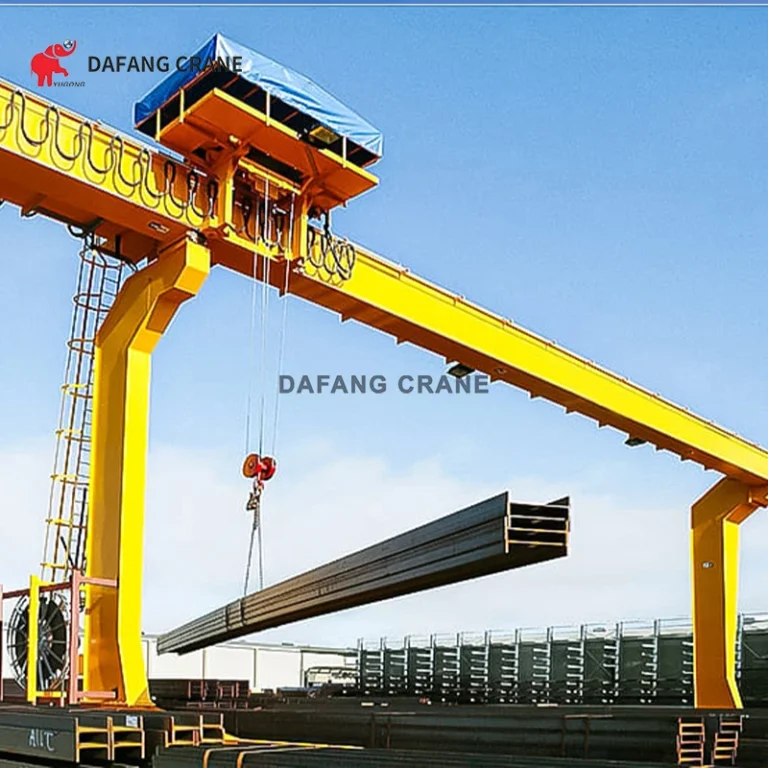

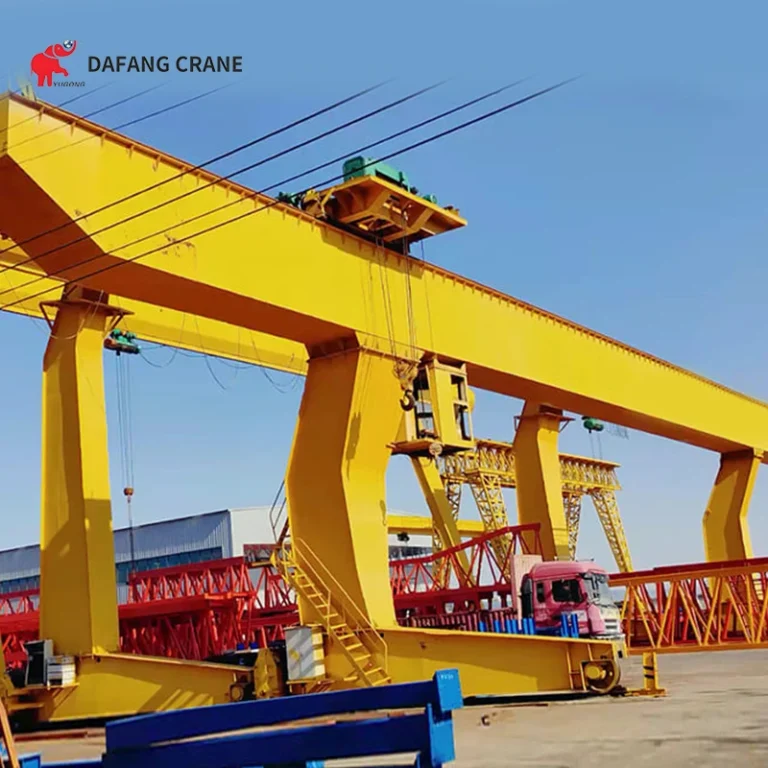

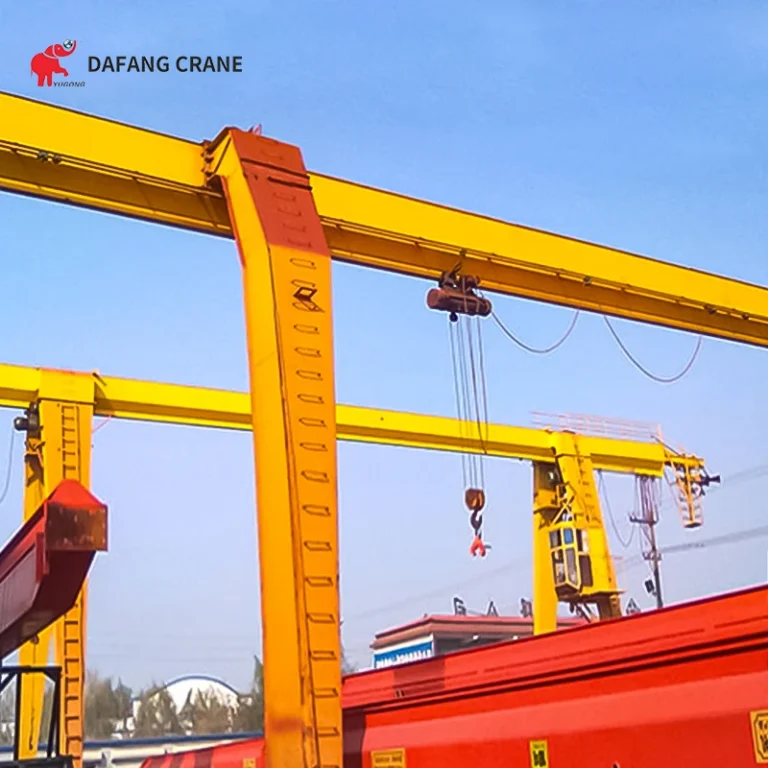

Grue portique monopoutre de type L

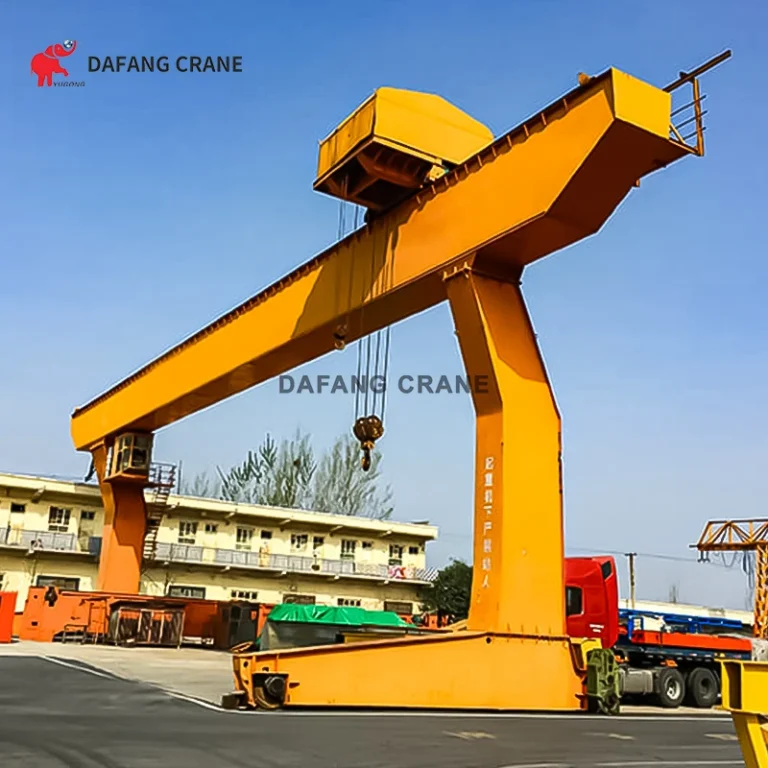

Grue portique monopoutre de type L

Pièces pour grues à portique monopoutre de type L

Poutre principale

L-single-girder-gantry-crane-support-legs

Jambes de support

L-single-girder-gantry-crane-ground-beam

Poutre de terre

L-single-girder-gantry-crane-maintenance-cage

Cage de maintenance

L-single-girder-gantry-crane-support-beam

Poutres de soutien

Roues

Paramètres techniques

Capacité de levage			tonne	5			10
La portée			compteur	16	20	30	16	20	30
LHauteur de coupe			compteur	9			9
Mécanisme de déplacement de la grue	Vitesse de déplacement	Ground	m/min	20			20
		Cabine		20	30	40	20	30	40
	Moteur	Ground		16.3KW	20,9KW		27.2KW	31.6KW
		Cabine		20,9KW	25,3KW		27.2KW	31.6KW
Vitesse	Type			CD1	MD1		CD1	MD1
	Vitesse de levage		m/min	8	0.8/8		7	7/0.7
	Vitesse de déplacement		m/min	20			20
	Moteur	Levage		ZD1 41-4/7.5	ZDS1 0.8/7.5		ZD1 51-4/3	ZDS1 1.5/13
		Traveling		YSE802-4/0.8			YSE80-4/0.8X2
Work devoir				A3			A3
Grue rail recommandé				P38			P38	P43
Puissance sdemander				3P 380V 50HZ AC.			3P 380V 50HZ AC.
Max. wtalon pression			kN	80	90	103	128	140	161
