Grúa pórtico elevadora de vigas prefabricadas

Descripción

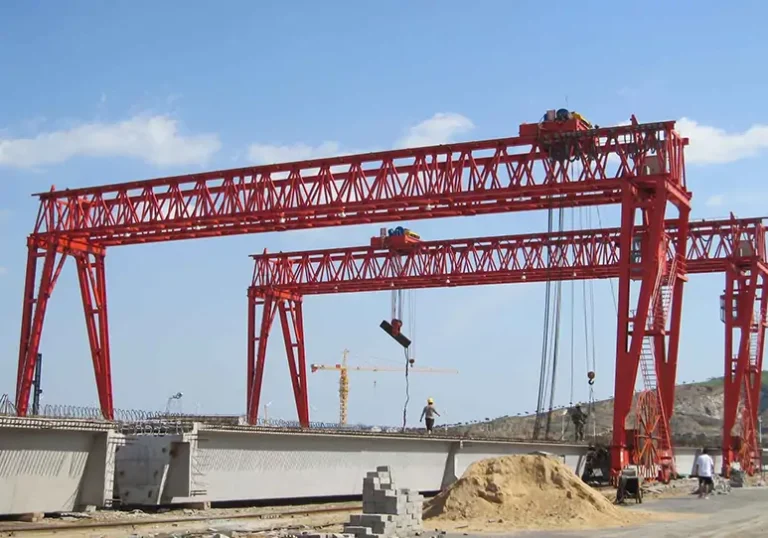

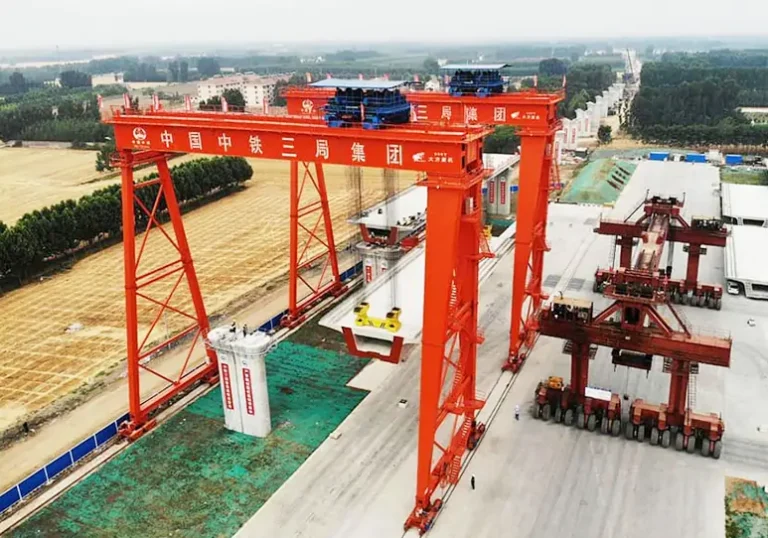

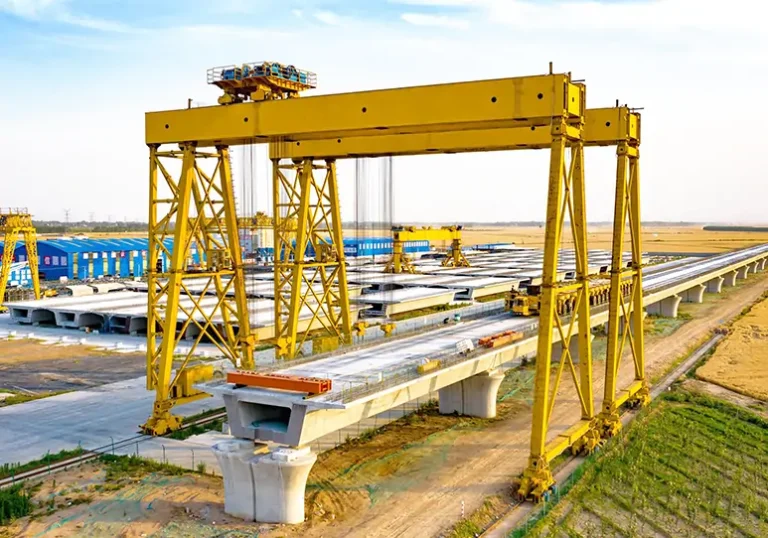

La grúa de pórtico de elevación de vigas prefabricadas es una grúa de pórtico con neumáticos de caucho diseñada para la construcción de puentes, utilizada principalmente para la operación de elevación de vigas prefabricadas. Puede levantar vigas prefabricadas de la plataforma de fabricación de vigas a la plataforma de almacenamiento de vigas, y luego transferirlas al camión de transporte de vigas después de completar el mantenimiento. El equipo soporta elevación cooperativa de doble máquina o carro doble de una sola máquina con operación de doble separador, flexible y eficiente. Se utiliza ampliamente en carreteras, puentes, centrales eléctricas y otras obras de construcción para satisfacer las necesidades de carga, descarga y transporte de vigas prefabricadas. La máquina elevadora de vigas adopta una estructura de viga de celosía o viga de caja, que se divide en formas de viga principal simple y viga principal doble, y el mecanismo de elevación adopta principalmente cabrestantes, que funciona sin problemas y es adecuado para el entorno de construcción de las obras de construcción.

La grúa pórtico de elevación de vigas se compone de piezas modulares, como la viga principal ensamblada, los estabilizadores, el puente grúa, etc. Se conecta mediante pasadores y pernos de alta resistencia para realizar una acción mecanizada completa. Además de la elevación y el transporte de vigas prefabricadas, también se puede utilizar para el montaje y desmontaje de erectores de puentes y la construcción de puentes secos con cuerpos de muelle bajos. Su cómodo desmontaje y transporte, su instalación flexible, sencilla y eficaz, en comparación con las grúas de pórtico ordinarias, son más económicas y prácticas, especialmente adecuadas para la movilidad frecuente de las unidades de construcción de carreteras y puentes.

¿Cómo funciona?

La grúa de pórtico de elevación de vigas prefabricadas adopta el modo de erección de vigas con apoyo simple a través de un agujero, el camión de vigas transporta la viga a la parte trasera del erector de puentes para alimentar la viga, y el carro de elevación toma la viga arrastrándola y ajusta finamente la posición de la viga en el aire, para asegurar el posicionamiento preciso. El equipo funciona en el neumático de accionamiento hidráulico caminar y caminar transferencia longitudinal a través del agujero, que es flexible y eficiente. Puede erigir 32m, 24m, 20m vigas de caja de doble línea, adaptarse a radio de curva pequeña R5500m y pendiente longitudinal de 20 condiciones de trabajo complejas, capacidad nominal de elevación de 900 toneladas para satisfacer una variedad de necesidades de construcción de puentes. Además, el erector de puente está equipado con un sistema de control inteligente, que realiza la supervisión completa de la operación y mejora la seguridad y la precisión de la construcción.

Características

1. Modo de recogida multifuncional: gancho de soporte, esparcidor, polea dinámica tipo pasador y otros modos de recogida para adaptarse a diferentes necesidades operativas.

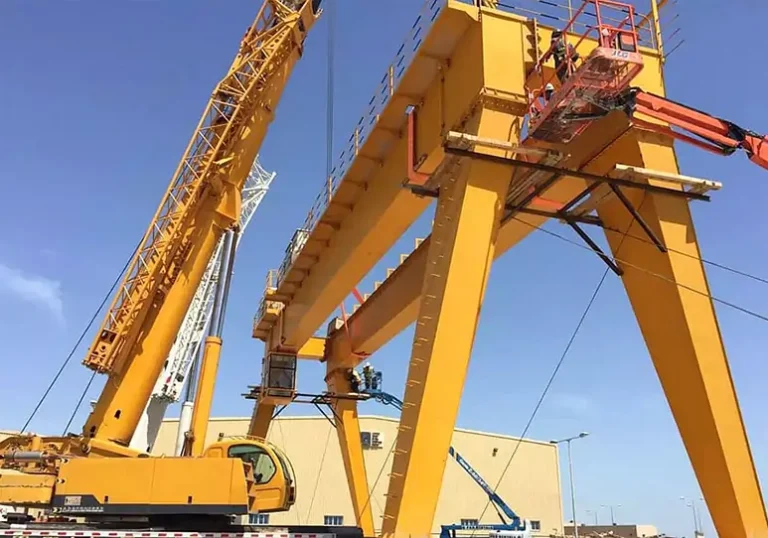

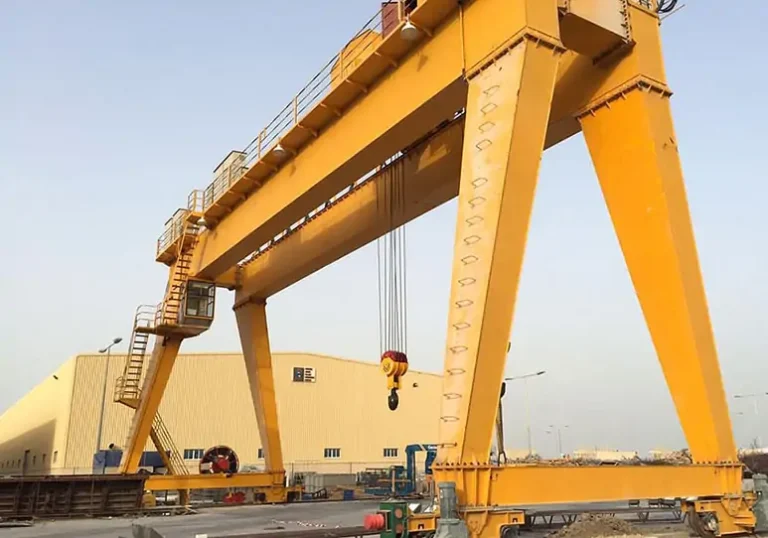

2. Diseño de bastidor en A: Adopta la estructura de soporte que combina patas rígidas y flexibles, lo que aumenta la flexibilidad general y, al mismo tiempo, mejora la capacidad de carga y la estabilidad del pórtico.
3. Estructura de acero: Adopta acero de alta resistencia, estructura sólida, fuerte capacidad de carga, adaptable a la operación de trabajo pesado.
4. Mecanismo de traslación del carro: Equipado con un sistema de accionamiento de alta eficiencia, funciona suavemente y se localiza con precisión para satisfacer la demanda de elevación de vigas prefabricadas.
5. Mecanismo de marcha del vehículo de gran tamaño: admite la marcha recta, la marcha inclinada y la dirección in situ, adaptándose con flexibilidad al complejo entorno de construcción.
6. Sistema eléctrico: Control inteligente PLC integrado, equipado con anemómetro y supervisión de seguridad para garantizar un funcionamiento seguro y fiable.
7. Diseño modular: las piezas están conectadas mediante pasadores y pernos de alta resistencia, lo que resulta cómodo para desmontar y montar, y flexible para el transporte.
8. Operación de alta eficiencia: Apoye la operación cooperativa de la doble-máquina o de la doble-carretilla de la solo-máquina para mejorar la eficacia de la construcción.
9. Ampliamente utilizado: Aplicable a la construcción de carreteras, patio de vigas de puente, erección de puentes y otros lugares para satisfacer una variedad de necesidades de elevación de vigas prefabricadas.

Especificaciones técnicas

Artículo	Unidad	Resultado
Capacidad de elevación	ton	5-320
Altura de elevación	m	10-13
Span	m	18-35
Temperatura del entorno de trabajo	°C	-20~40
Velocidad de elevación	m/min	5-17
Velocidad del carro	m/min	34-44.6
Velocidad de cabina	m/min	34.5-47.1
Sistema de trabajo		A5
Fuente de energía		trifásico A C 50HZ 380V
