الرافعة الجسرية النفقية الدرع

مقدمة الرافعات الجسرية الدرع مقدمة

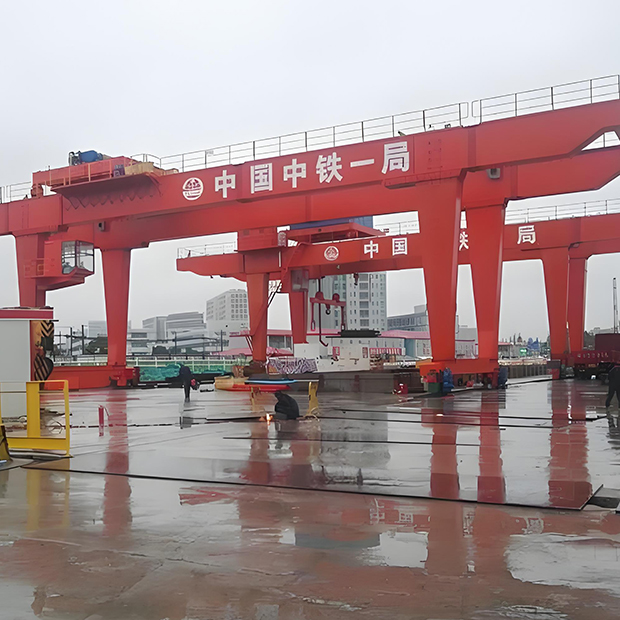

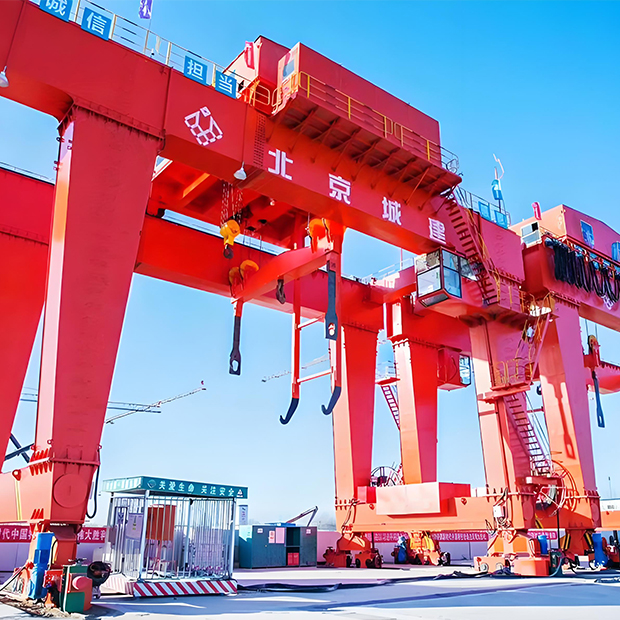

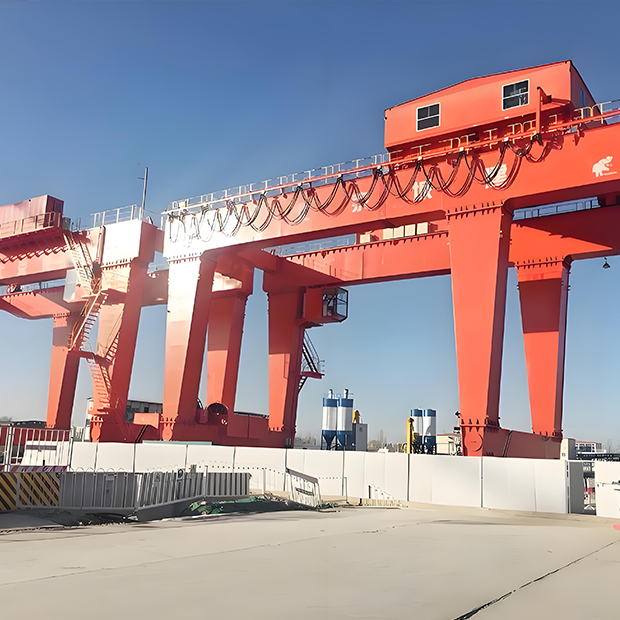

الرافعة الجسرية الجسرية النفقية الدرع هي معدات للخدمة الشاقة خصيصًا لبناء الأنفاق، لرفع ونقل المكونات الكبيرة مثل أجزاء الماكينة الدرع وقطع الأنابيب. ويتكون هيكلها بشكل أساسي من رافعة جسرية، وآلية رفع، وآلية مشي، ونظام كهربائي ونظام تحكم. وعادةً ما تكون القنطرة العملاقة مصنوعة من الفولاذ عالي القوة ولها هيكل على شكل باب يمتد على مساحة بناء النفق لضمان ثبات كافٍ وقدرة تحمل كافية.

تشتمل آلية الرفع على آلية رفع رئيسية وآلية رفع ثانوية. آلية الرفع الرئيسية مسؤولة عن رفع مكونات ماكينة الدرع الثقيل، وآلية الرفع الثانوية للمساعدة في الرفع وتحديد المواقع بدقة. تُمكِّن آلية السير الرافعة من التحرك على طول المسار، وعادةً ما تكون مجهزة بمحرك ونظام كبح لضمان التشغيل السلس داخل النفق. يوفر النظام الكهربائي الطاقة وإشارات التحكم للرافعة، بما في ذلك المحركات والكابلات وصناديق التوزيع والمكونات الأخرى. يقوم نظام التحكم بتحقيق الإجراءات المختلفة للرافعة من خلال طاولة التشغيل أو جهاز التحكم عن بُعد، والذي يتميز بالدقة والسلامة العالية. هيكلها العام مضغوط. يمكن أن تتكيف مع المساحات الضيقة في النفق، وتتمتع بقدرة تحميل عالية ومرونة. هذا النوع من الرافعة الجسرية النفقية الدرع هو من المعدات الرئيسية التي لا غنى عنها في بناء الدرع.

مزايا وخصائص الرافعة الجسرية النفقية

• قدرة قوية على التكيف: يمتد الهيكل من نوع البوابة على سطح عمل النفق ويمكنه العمل بمرونة في بيئات الأنفاق الضيقة والطويلة ذات المساحات المحدودة لتلبية احتياجات ظروف البناء المعقدة.
• سعة حمولة كبيرة: تتمتع الرافعة الجسرية النفقية الدرع بقدرات رفع قوية، والتي يمكنها بسهولة التعامل مع رفع المكونات الكبيرة وأقسام الأنابيب الثقيلة لماكينات الدرع، مما يلبي المتطلبات العالية لرفع الحمولات الكبيرة في بناء الأنفاق.
• تحكم دقيق: إنها تعتمد نظام تحكم متقدم، وتدعم التشغيل اليدوي والتشغيل عن بُعد، ويمكنها تحقيق رفع وتحديد المواقع بدقة عالية، مما يحسن من كفاءة البناء والسلامة.
• تنقّل مرن: عادةً ما يتم تثبيتها على مسارات، ويمكنها التحرك بحرية على طول اتجاه النفق، مما يسهل الاستجابة بسرعة للاحتياجات التشغيلية المختلفة.
• تصميم معياري: يعتمد الهيكل على تصميم معياري، وهو مناسب للنقل والتركيب والتفكيك. وهو مناسب بشكل خاص للمشاريع التي تتطلب النقل المتكرر لمواقع البناء.
• قدرة قوية على التكيف البيئي: مصممة خصيصًا للتعامل مع الرطوبة تحت الأرض وظروف العمل المتربة. تحتوي بعض الطرز أيضًا على وظائف مقاومة للانفجار ومناسبة للعمليات في ظل ظروف جيولوجية خاصة.

المعلمات التقنية للرافعة الجسرية النفقية

سعة	ت	100
فترة	م	20	22	24
ارتفاع الرفع	م	30
سرعة الرفع	م/دقيقة	0.37-3.7-6
سرعة سير العربة	م/دقيقة	0.5-25
سرعة حركة الرافعة	م/دقيقة	1.4-14
الحد الأقصى. حمولة العجلة	كن	230	235	240
السكك الحديدية الموصى بها	الطراز	QU80
إجمالي قوة المحرك	كيلو وات	145
مسافة قاعدة الرافعة	W	10700
عرض الرافعة	B	16380
خطاف القيد الأيسر الخطاف	S1	1750
حد الخطاف الأيمن الخطاف الأيمن	S2	1900

مُصنِّع ومورِّد الرافعة الجسرية النفقية الدرع

خنان دافانج كرين has specialized in offering heavy gantry cranes for 19 years since 2006. Dafang provides satisfactory double beam shield tunnel gantry cranes to meet clients' needs. Besides, we also provide overhead cranes, light gantry cranes, electric hoists, hooks, crane wheels and jib cranes to meet customers' practical needs.
