Мостовой кран грузоподъемностью 20 тонн является ключевым элементом тяжелого подъемного оборудования, широко используемого в сталелитейной промышленности, машиностроении, судостроении, горнодобывающей промышленности и на крупных складах. Для этой грузоподъемности доступны как однобалочные, так и двухбалочные конфигурации, что дает покупателям возможность подобрать тип крана в соответствии со структурой здания, частотой циклов работы и высотой потолка.
По сравнению с более лёгкими кранами, 20-тонные краны требуют большего внимания к классификации рабочих нагрузок, жёсткости моста при полной нагрузке и выбору режима управления, соответствующего условиям эксплуатации. Компания Dafang предлагает полный модельный ряд 20-тонных кранов — от экономичных однобалочных канатных кранов до тяжёлых металлургических и специализированных технологических кранов — охватывающих практически все области промышленного применения.
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 20 тонн (основной крюк); опциональный вспомогательный крюк |
| Спам | 10,5–31,5 м (по индивидуальному заказу до 40 м) |
| Высота подъема | 6–30 м |
| Дежурный | A4–A7 (от легких до очень тяжелых нагрузок) |
| Контроль | Подвесной / Беспроводной пульт дистанционного управления / Кабина |
| Источник питания | 380 В / 50 Гц, 3 фазы (возможны индивидуальные варианты напряжения) |
| Стандарты | GB/T 14405, FEM 1.001, EN 13001, CE, ISO 9001 |
Приложения:
Ремонтные мастерские, сборочные цеха, склады с умеренной частотой подъема грузов, погрузочно-разгрузочные работы на электростанциях.
Основные характеристики:
Приложения:
Крупные производственные предприятия, логистические центры, сборочные цеха, ситуации, когда высота потолка ограничена, но пролет превышает 22,5 м.
Основные характеристики:
Приложения:

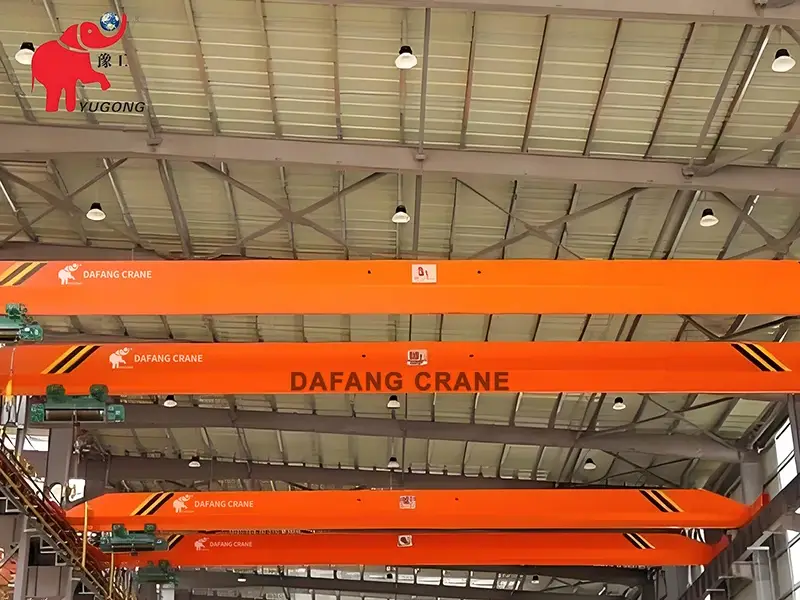

Нефтехимические предприятия малого и среднего размера, покрасочные камеры, склады растворителей, отсеки вспомогательного оборудования для СПГ, мукомольные заводы, фармацевтическое производство.
Основные характеристики:
Приложения:
Производственные цеха общего назначения, цеха по изготовлению стальных конструкций, автосборочные заводы, крупные склады, площадки для производства сборного железобетона.
Основные характеристики:
Приложения:
Автомобильная промышленность, прецизионная механическая обработка, обработка компонентов в аэрокосмической отрасли, инструментально-штамповочные цеха.
Основные характеристики:
Приложения:
Нефтехимические заводы, цеха покраски, заводы по производству сжиженного природного газа, предприятия по производству боеприпасов, предприятия по переработке угля, мукомольные заводы.
Основные характеристики:
Приложения:
Площадки по переработке металлолома, перевалка угля на электростанциях, терминалы для перевалки цемента, перевалка шлака на металлургических заводах, управление запасами щебня в карьерах.
Основные характеристики:
Приложения:
Склады стальных листов, пункты приема металлолома, площадки для обработки арматуры, центры обслуживания сталелитейных предприятий, площадки для обработки сырья для литейного производства.
Основные характеристики:
Приложения:
Загрузочные терминалы конвертеров металлургических заводов, терминалы рафинирования, терминалы непрерывного литья, литейные операции, перевалка расплавленного железа и расплавленной стали в ковши, выплавка цветных металлов.
Основные характеристики:
Шаг 1 — Определите режим работы (частоту цикла).
| Ежедневные циклы подъема | Класс службы | Рекомендуемый тип |
|---|---|---|

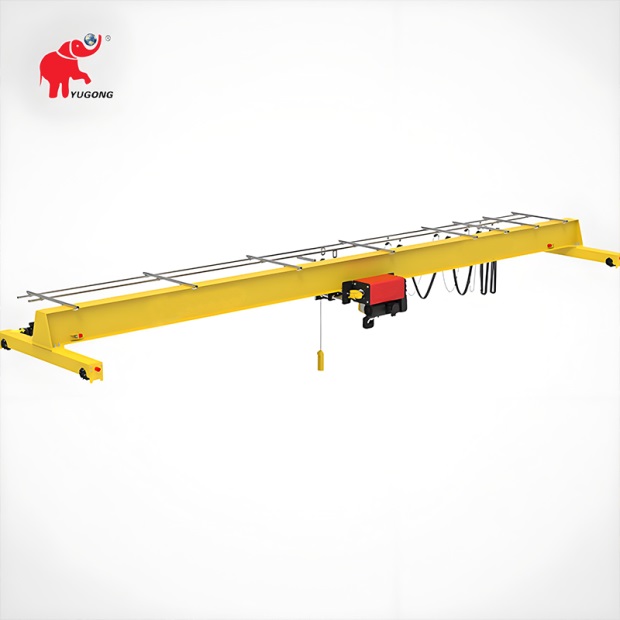

| < 30 циклов | А3–А4 | Однобалочная балка LD |
| 30–100 циклов | А4–А5 | ЛД, ЛГ, КД |
| 100–200 циклов | А5–А6 | QD, QDXX Европейский, QC Магнитный |
| 200–500+ циклов | А6–А7 | QZ Grab, QDY / YZ Metallurgy |
Шаг 2 — Проверьте пролет и высоту потолка.
Шаг 3 — Определение особых экологических требований
| Состояние | Рекомендуемая модель |
|---|---|

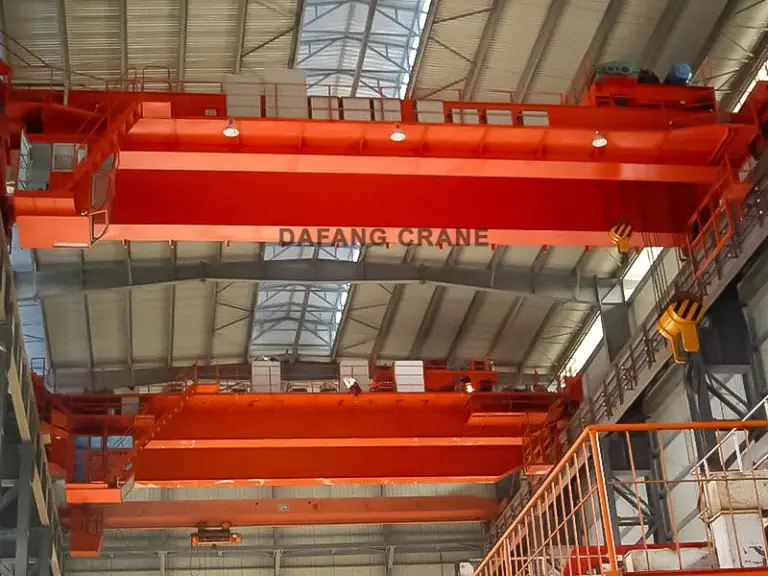

| Воспламеняющаяся/взрывоопасная атмосфера | QB (двухбалочная) или LB (однобалочная) |

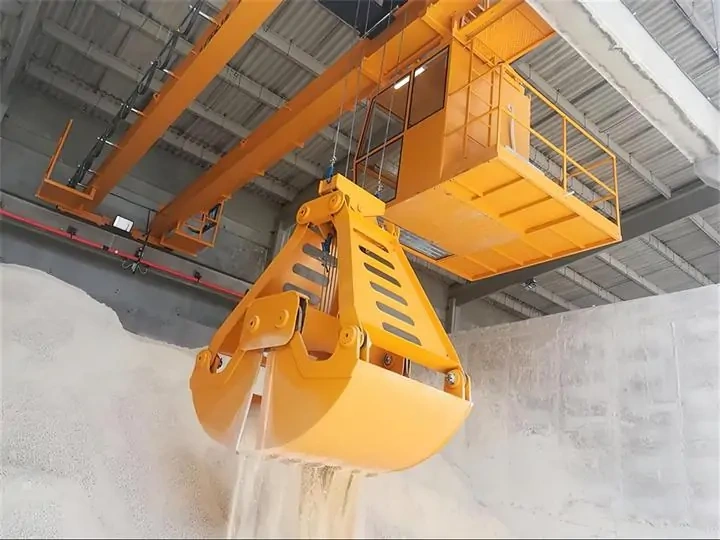

| Обработка сыпучих материалов | QZ Ковш-захват |

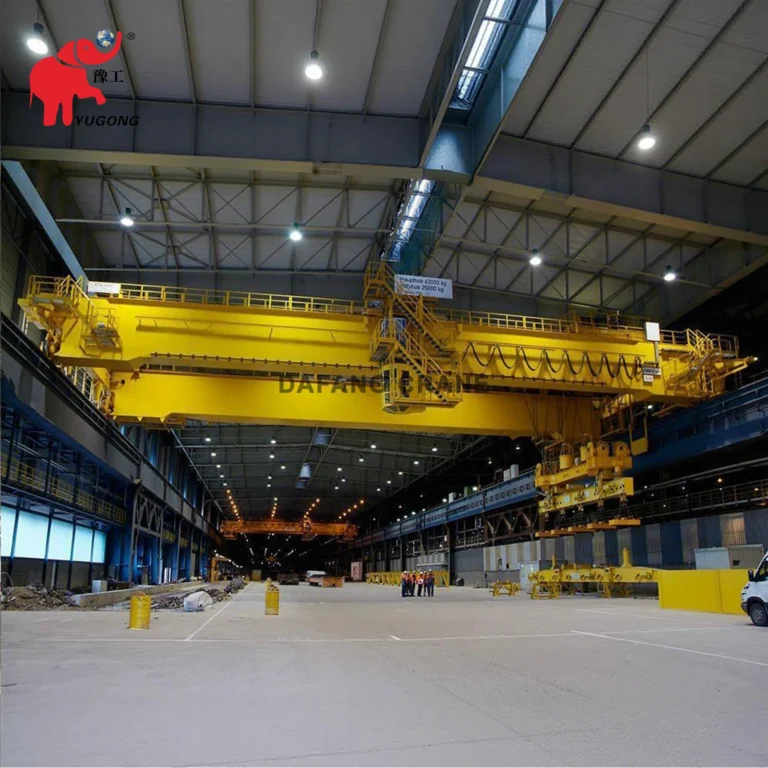

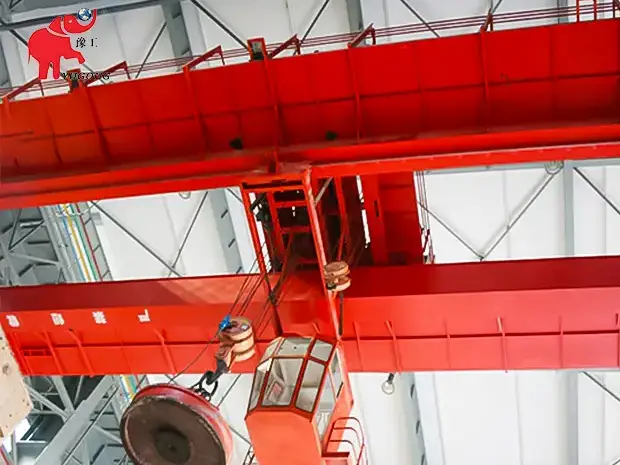

| Ферромагнитная пластина / стержень / заготовка | QC или QCL Электромагнит |

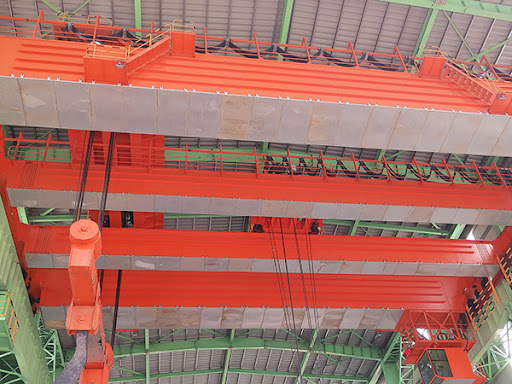

| Металлургический завод / литейный цех / высокотемпературный | Металлургия QDY или YZ |
| Высокоточная технология производства, плавное управление. | Европейская двухбалочная балка QDXX |
| Стандартная промышленная среда | QD или LH |
Шаг 4 — Режим управления
Цены зависят от типа, пролета, высоты подъема, режима работы и дополнительного оборудования. В таблице ниже приведены ориентировочные диапазоны цен, основанные на стандартных конфигурациях, со склада (EXW) в провинции Хэнань, Китай.
| Модель | Конфигурация | Примерный ценовой диапазон (доллары США) |
|---|---|---|

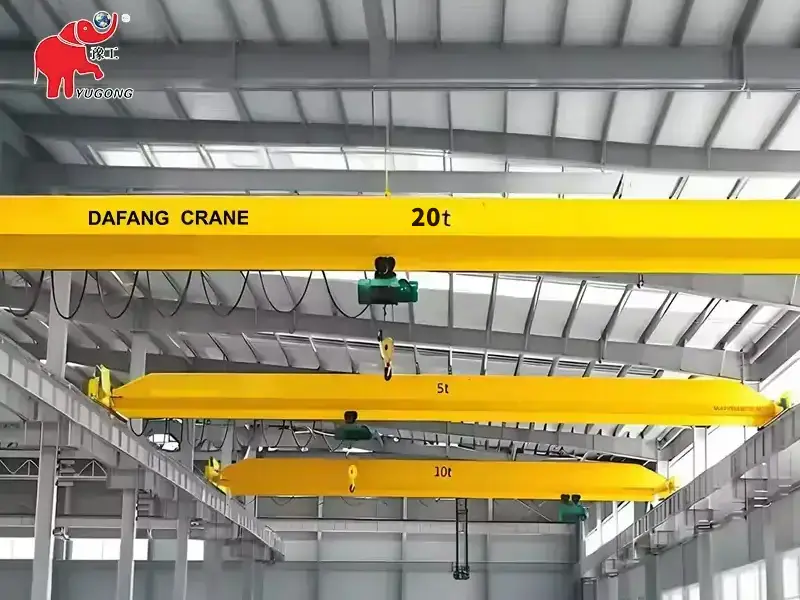

| Однобалочная балка LD | Пролет 7,5–30 м, высота 6–18 м, подвесной. | $4,800 – $14,550 |

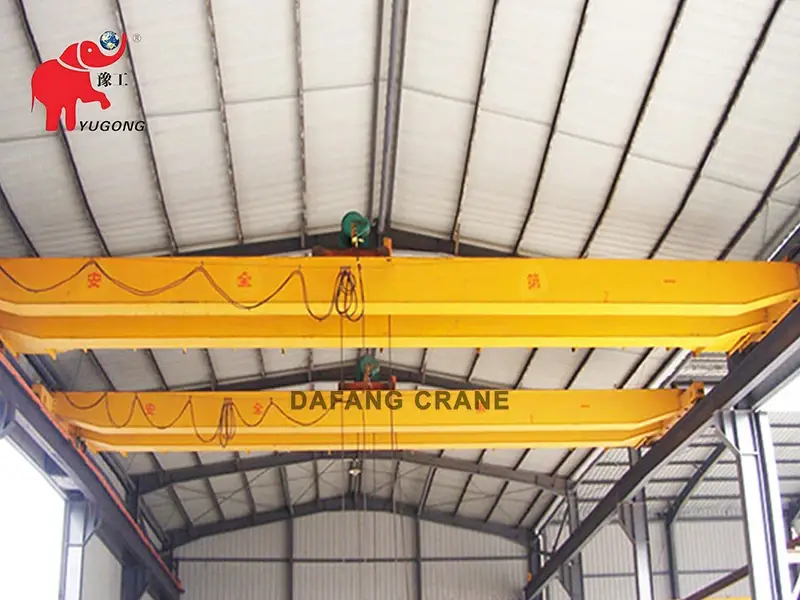

| Электрическая лебедка LH, двухбалочная | Пролет 7,5–30 м, высота 6–24 м, подвесной/дистанционный. | $15,500 – $32,500 |
| Взрывозащищенная однобалочная конструкция LB | Пролет 7,5–22,5 м, высота 6–12 м, ExdIIB | $9,000 – $35,000 |
| Двухбалочная конструкция QD / QDXX / QC / QZ / QDY (стандартная) | Размах крыла 7,5–21 м, высота 6–18 м, удаленный доступ. | $35,500 – $45,400 |
| Двухбалочная конструкция QD / QDXX / QC / QZ / QDY (большой пролет) | Размах крыла 25,5–30 м, высота 18–30 м, кабина. | $51,500 – $58,500 |
| Взрывозащищенная двухбалочная конструкция QB | Размах крыла 10,5–28,5 м, ExdIIB, дистанционное управление / кабина | $50,000 – $120,000 |
| Металлургия QDY / YZ | Пролет 10,5–31,5 м, высокотемпературный, кабина | $55,000 – $130,000 |
Все цены являются ориентировочными и могут изменяться в зависимости от цен на сталь, технических характеристик проекта и сроков поставки. Свяжитесь с нами для получения индивидуального предложения по вашему проекту.
Основные факторы, влияющие на цену:
Более 20 лет опыта в производстве тяжелых кранов. Компания Henan Dafang Heavy Machine Co., Ltd. производит мостовые краны с 2006 года. Линейка 20-тонных кранов установлена более чем в 60 странах Юго-Восточной Азии, Ближнего Востока, Европы и Африки.
Полностью собственное производство Проектирование, изготовление и испытания осуществляются на нашем собственном предприятии в провинции Хэнань, Китай. Основные балки изготавливаются с использованием станков с ЧПУ для резки листового металла, дуговой сварки и ультразвукового контроля сварных швов. Мы не привлекаем сторонних подрядчиков для изготовления несущих конструкций.
Заводские приемочные испытания при номинальной нагрузке 110% Каждый 20-тонный кран проходит испытание на нагрузку в 22 тонны перед отгрузкой. Протоколы испытаний и сертификаты грузоподъемности прилагаются к каждой поставке.
Глобальная послепродажная поддержка Запасные части (двигатели подъемников, тормоза, стальные тросы, барабаны, колеса) имеются на складе и готовы к отправке в течение 48 часов. В основных регионах экспорта доступны выездные бригады для ввода кранов в эксплуатацию. Для кранов, оснащенных ПЛК, доступна удаленная диагностика. Стандартная гарантия: 12 месяцев с момента ввода в эксплуатацию на конструкцию, электрические и механические компоненты.
Сертификаты: CE (Директива 2006/42/EC о машиностроении), ISO 9001:2015, GB/T 14405, CUTR / EAC (Россия/СНГ), FEM 1.001, EN 13001. Документация ASME B30.2 предоставляется по запросу.
