A козловой кран Это тип подъемного оборудования, поддерживаемого двумя (или одной, для полупортального крана) свободно стоящими опорами, которые перемещаются по наземным рельсам или колесам, а не устанавливаются на приподнятых балках, как традиционный мостовой кран. Это делает его предпочтительным выбором для открытых площадок, мастерских без крановых путей и мест, где установка на уровне земли более практична, чем строительство стальных конструкций для опоры на рельсы.
Сайт 20-тонный козловой кран Этот кран находится на стыке различных типов козловых кранов — он достаточно тяжелый, чтобы требовать действительно усиленной конструкции, но при этом достаточно компактный и экономичный, чтобы во многих случаях использоваться в виде однобалочного крана. В зависимости от пролета, режима работы и условий на площадке, 20-тонный груз может перемещаться с помощью усиленного однобалочного козлового крана, полукозлового крана или двухбалочного козлового крана — именно поэтому эта грузоподъемность предлагает самый широкий выбор конструкций во всей линейке козловых кранов.
Компания Henan Dafang Heavy Machine Co., Ltd. производит козловые краны уже 19 лет, начиная с 2006 года. Являясь прямым производителем и поставщиком 20-тонных козловых кранов в Китае, мы предлагаем полный спектр услуг. Технические характеристики козлового крана грузоподъемностью 20 тонн, конкурентоспособный цена 20-тонного козлового крана, а также комплексное индивидуальное обслуживание — от проектирования конструкции и выбора подъемника до рекомендаций по установке и послепродажной поддержки.

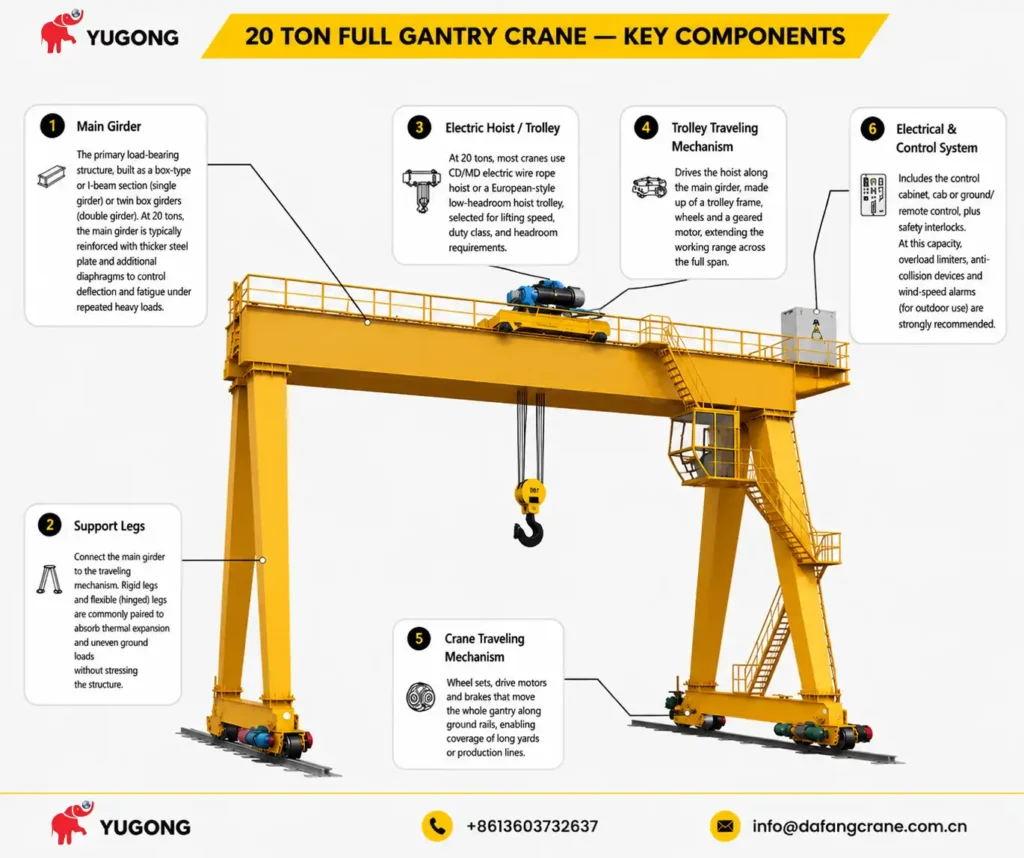

Детали и функции козлового крана грузоподъемностью 20 тонн
Главная балка — Основная несущая конструкция, выполненная в виде коробчатого или двутаврового профиля (однобалочная) или двух коробчатых балок (двухбалочная). При нагрузке в 20 тонн главная балка обычно усиливается более толстой стальной пластиной и дополнительными диафрагмами для контроля прогиба и усталости при многократных тяжелых нагрузках.
Опорные ножки — Соедините главную балку с механизмом перемещения. Жесткие и гибкие (шарнирные) опоры обычно используются в паре для поглощения теплового расширения и неравномерных нагрузок от грунта без создания напряжения в конструкции.
Электрический подъемник / Тележка — Для подъема грузов весом до 20 тонн большинство кранов используют электрическую канатную лебедку CD/MD или европейскую низкопрофильную подъемную тележку, выбор которой зависит от скорости подъема, класса нагрузки и требований к высоте потолка.
Механизм перемещения тележки — Приводит в движение лебедку вдоль главной балки, состоящую из рамы тележки, колес и редукторного двигателя, расширяя рабочий диапазон по всему пролету.
Механизм передвижения крана — Колесные пары, приводные двигатели и тормоза, перемещающие всю портальную конструкцию по рельсам, что позволяет обслуживать длинные площадки или производственные линии.
Электрическая и система управления — Включает в себя шкаф управления, кабину или наземное/дистанционное управление, а также блокировки безопасности. При такой грузоподъемности настоятельно рекомендуется использовать ограничители перегрузки, устройства предотвращения столкновений и сигнализаторы скорости ветра (для использования на открытом воздухе).
Типы козловых кранов грузоподъемностью 20 тонн
Компания Dafang предлагает несколько типов 20-тонных козловых кранов, каждый из которых подходит для различных комбинаций пролета, режима работы и условий площадки. Ниже приведены диапазоны параметров и оптимальные области применения для каждого типа.
Меньший собственный вес и меньшая нагрузка на фундамент по сравнению с двухбалочными кранами.
Более экономичный вариант для пролетов менее ~25 м.
Варианты с ферменной конструкцией дополнительно уменьшают собственный вес, что облегчает транспортировку и снижает сопротивление ветру при эксплуатации на открытом воздухе.
Металлургические заводы и цеха тяжелого машиностроения
Судостроение и обработка комплектующих на верфях
Строительные площадки для возведения мостов и железнодорожных участков
Порты и терминалы, нуждающиеся в подъеме грузов с большой протяженностью пролета и высокой частотой операций.
Характеристики
Жесткая двухбалочная конструкция коробчатого сечения обеспечивает более высокую жесткость и устойчивость на больших пролетах.
Лучше подходит для частой эксплуатации в условиях высоких нагрузок (A6–A7), чем однобалочные конструкции.
Конфигурации опор А-образного и U-образного типов обеспечивают разный компромисс между дорожным просветом и устойчивостью — А-образный тип более компактен, а U-образный обеспечивает более широкое и устойчивое основание для подъема на большую высоту.
Технические характеристики козлового крана грузоподъемностью 20 тонн
Категория параметров
Техническая спецификация
Дополнительный диапазон / Примечания
Грузоподъемность
20 тонн
Доступны и другие варианты индивидуальной настройки тоннажа.
Рабочая обязанность
А4–А7
Выбирается в зависимости от коэффициента заполнения и рабочей частоты.
Спам
12–35 м
Более широкие пролеты возможны по запросу (специальный дизайн).
Высота подъема
6–20 м
Удлиняется до 30 м для специальных задач.
Скорость подъема
0,5–10 м/мин
Тип частотного преобразователя: регулируемый
Скорость движения тележки/крана
15–35 м/мин
Регулировка частоты до 2 м/мин.
Диаметр колеса
Φ400–Φ600 мм
Колеса из легированной стали (HB≥300) для автомобилей класса A6 и выше.
Источник питания
380В±10%, 50Гц, трехфазный четырехпроводной
Возможно изготовление на заказ с индивидуальным напряжением (415 В, 440 В, 660 В, 60 Гц).
Режим управления
Кнопка на земле / кабина / пульт дистанционного управления
Взрывозащищенный пульт дистанционного управления доступен для использования на опасных объектах.
Однобалочная L-образная балка грузоподъемностью 20 тонн
12–25 м
6–18 м
Таль электрическая CD/MD
$18,500 ~ $30,000
20-тонная ферма MH с одной балкой
12–25 м
6–18 м
Таль электрическая CD/MD
$30,850 ~ $37,500
20-тонный полупортальный кран BMH/BMG
12–25 м
6–18 м
Электрическая канатная таль
$30,850 ~ $37,500
20-тонная двухбалочная конструкция типа MG/A/U
18–35 м
8–20 м
Электрическая канатная таль
$21,500 ~ $42,500

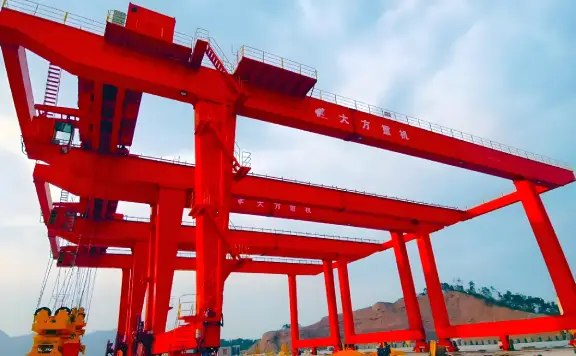

20-тонный контейнерный козловой кран RMG
16–30 м
10–16 м
Электрическая канатная таль
$565,217 ~ $623,188
Примечание: Цены являются ориентировочными и могут варьироваться в зависимости от пролета, высоты подъема, конфигурации системы управления, требований к сертификации и места назначения. Свяжитесь с нашей командой для получения подробного коммерческого предложения, учитывающего ваши условия работы.
Руководство по покупке: Как выбрать подходящий 20-тонный козловой кран
Выбор между однобалочной, полупортальной и двухбалочной конфигурациями при грузоподъемности 20 тонн зависит от нескольких факторов, специфичных для конкретного объекта:
1. Требования к пролету
При высоте менее 20–25 м наиболее экономически выгодным вариантом обычно является однобалочный или ферменный козловой кран.
На высоте более 25 м: двухбалочный козловой кран обеспечивает лучшую жесткость и меньший прогиб под нагрузкой.
2. Рабочий цикл и частота использования
Для подъема грузов время от времени или со средней частотой (A4–A5) достаточно однобалочных или полукозловых кранов.
Для непрерывной работы в тяжелых условиях (A6–A7), например, на металлургических заводах или в портах: выбирайте двухбалочную или рельсовую конструкцию, рассчитанную на повышенную усталостную прочность.
3. Планировка участка и доступные варианты застройки
Если с одной стороны вашего рабочего пространства уже есть подходящая возвышенная стена или строительная балка, полукозловой кран позволит сэкономить на одном ряду опорных стоек и площади пола.
Для открытых площадок без существующих построек обычно требуется полноразмерный козловой кран с двумя наземными опорами.
4. Использование внутри и снаружи помещений.
Для обеспечения безопасности в зонах с сильным ветром краны должны быть оснащены ветроустойчивой конструкцией, анемометрами и рельсовыми зажимами/противоветровыми устройствами.
При использовании кранов внутри помещений приоритет отдается подъемным тележкам, позволяющим экономить пространство над головой, и более простым системам управления.
5. Экологические и особые условия
Взрывозащищенные, коррозионностойкие или работающие в условиях экстремальных температур требуют специальных электрических компонентов, покрытий и типов подъемников — укажите это на раннем этапе запроса.
6. Сертификация и целевой рынок
Уточните, требуется ли для вашего проекта... ЦЕ, ISO, или другой региональной сертификации, поскольку это влияет на стандарты проектирования, документацию и сроки выполнения.
Если вы не уверены, какой тип подходит для вашего проекта, сообщите нашей инженерной команде информацию о пролете, высоте подъема, требуемой нагрузке и фотографии объекта — мы порекомендуем наиболее подходящую и экономически выгодную конфигурацию.
Козловой кран грузоподъемностью 20 тонн, изготовленный на заказ.
Компания Dafang Crane специализируется на разработке индивидуальных подъемных решений, адаптированных к конкретным условиям эксплуатации:
Грузоподъемность: 20 тонн (возможны и другие тоннажи)
Пролет / Высота подъема: Полностью настраиваемый
Параметры управления: Подвесной / Кабинка / Беспроводной пульт дистанционного управления
Тип подъемника: Электрическая канатная лебедка, цепная лебедка или взрывозащищенная лебедка
Сертификация: Доступны сертификаты CE, ISO, EAC и другие региональные сертификаты.
Обязанности: А4–А7
Поделитесь с нашей командой своими рабочими задачами, и мы подготовим индивидуальное предложение, охватывающее проектирование конструкции, выбор подъемника и конфигурацию системы управления.
