Um guindaste para a indústria de conversão de resíduos em energia e biomassa é a espinha dorsal operacional de toda usina moderna de incineração e geração de energia a partir de biomassa. Desde guindastes com garra para coleta de lixo operando na classe de serviço A8 até sistemas totalmente automatizados para fardos de palha, a escolha correta do guindaste determina diretamente o tempo de atividade da planta, a segurança e a eficiência da produção.
Índice
Guindastes para conversão de resíduos em energia e biomassa - o núcleo das usinas de tratamento de resíduos
A geração de energia a partir de resíduos (WtE, na sigla em inglês) e a geração de energia a partir de biomassa estão entre os ambientes industriais mais exigentes para equipamentos de elevação. Ao contrário de um guindaste de armazém que lida com cargas previsíveis em uma atmosfera controlada, um guindaste da indústria de geração de energia a partir de resíduos e biomassa deve executar ciclos de trabalho contínuos dentro de fossos cheios de gases corrosivos, umidade e temperaturas flutuantes — às vezes 24 horas por dia, sete dias por semana.
Os riscos são excepcionalmente altos: se o guindaste parar, toda a linha de incineração para. A interrupção do fornecimento de energia pode forçar o desligamento total da planta, resultando em perdas significativas de energia e procedimentos de reinicialização dispendiosos. Isso torna a confiabilidade do guindaste, a classificação de operação e a configuração de redundância requisitos de projeto indispensáveis — e não atualizações opcionais.
Ao contrário dos equipamentos de processo que podem ser ignorados ou isolados para manutenção, o guindaste de resíduos não possui redundância equivalente, a menos que seja projetado especificamente para isso. Uma única falha no guindaste se propaga imediatamente para a estabilidade da combustão — e é por isso que a Dafang Crane projeta cada sistema de guindaste de valorização energética de resíduos com redundância. disponibilidade como critério principal de engenharia, e não apenas a capacidade nominal.
Principais tipos de guindastes usados em instalações de conversão de resíduos em energia e biomassa
Quatro tipos distintos de guindastes são utilizados em uma típica usina de conversão de resíduos em energia ou de biomassa. Cada um desempenha uma função operacional fundamentalmente diferente, opera em um ambiente distinto e requer especificações técnicas diferentes. A tabela abaixo apresenta uma comparação entre os quatro tipos.
| Tipo de Guindaste | Localização na fábrica | Função principal | Classe de serviço |
| Guindaste com garra para lixo | Poço de armazenamento de resíduos acima | Alimentação, mistura, pesagem e transporte de resíduos sólidos urbanos para a tremonha do incinerador — tudo deve estar sincronizado com o incinerador em todos os momentos. | A8 (Mais alto) |
| Guindaste de garra para cinzas/escória | Poço de descarga de escória acima | Transporta cinzas e escória do fundo do incinerador para veículos de transporte; uma unidade ativa geralmente é suficiente. | A6 |

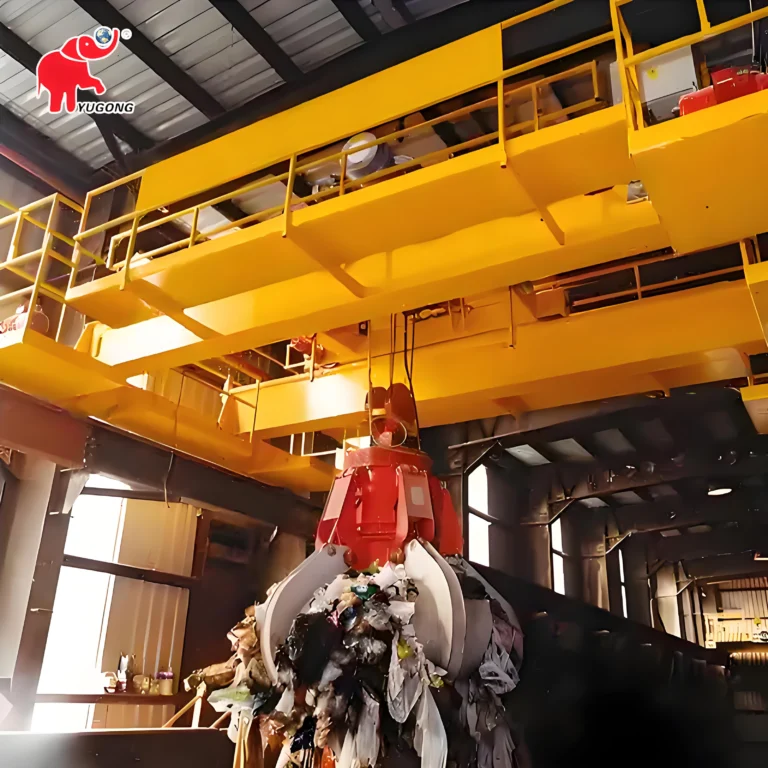

Guindaste com garra para lixo — A unidade mais crítica em qualquer usina de valorização energética de resíduos
O guindaste com garra para coleta de lixo é instalado acima da vala de armazenamento de resíduos e opera no ambiente mais severo de qualquer aplicação de içamento: exposição contínua a gases residuais corrosivos, incluindo H₂S e CH₄, alta umidade, densidade de carga variável e a demanda incessante de manter a tremonha do incinerador sempre abastecida.
Dafang Crane recomenda um configuração de dois guindastes Para cada fossa de resíduos — uma unidade ativa e uma de reserva — de forma que a manutenção do guindaste principal nunca exija a paralisação do incinerador. O guindaste em operação cuida da alimentação, mistura, pesagem e transporte; o guindaste de reserva é energizado e está pronto para assumir a função em poucos minutos.
Os modos de controle disponíveis da Dafang incluem manual (controle remoto no solo), semiautomático e totalmente automático (sem operador). No modo totalmente automático, o sistema de controle gerencia a pesagem da carga, o sequenciamento da tremonha e a mistura de materiais sem intervenção do operador — e pode alimentar duas tremonhas de carregamento simultaneamente a partir de uma única ponte rolante.
⚠️ A classe de serviço deve ser A8 — a classificação industrial mais alta sob ISO 4301. Especificar A7 ou inferior para um guindaste de coleta de lixo de valorização energética de resíduos não está em conformidade com o perfil operacional e resultará em fadiga estrutural acelerada e potenciais incidentes de segurança.

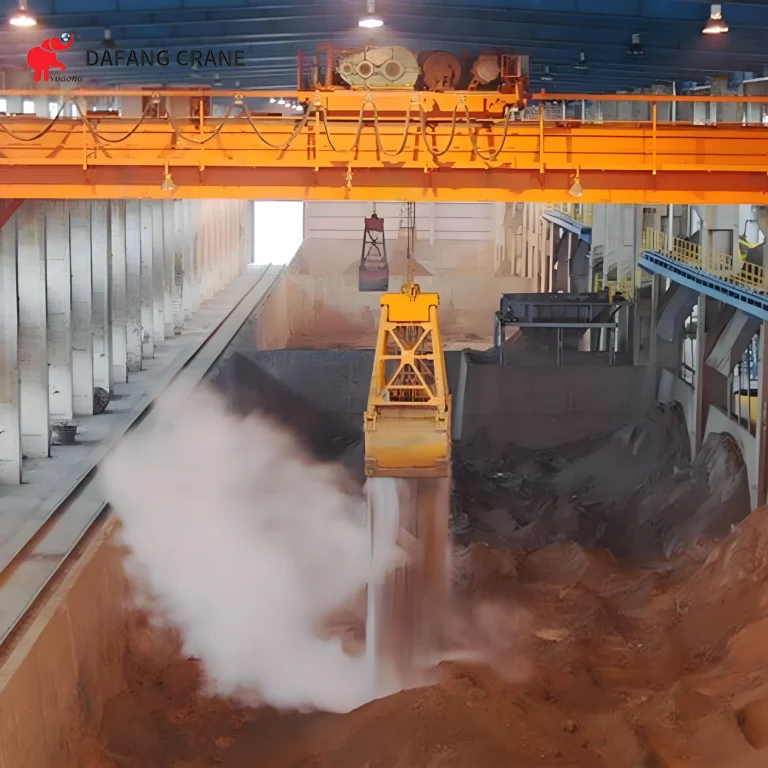

Guindaste de garra para cinzas/escória — Classe de serviço A6
O guindaste de coleta de cinzas opera acima da vala de descarga de escória, recolhendo cinzas e escória do fundo do incinerador e carregando-as em veículos de transporte para descarte ou recuperação. Embora o ambiente operacional — alta concentração de poeira e umidade constante — seja exigente, o ciclo de trabalho é menor do que o do guindaste de coleta de lixo, pois a descarga de escória é intermitente em vez de contínua.
Uma única unidade ativa é padrão para a maioria dos tamanhos de usinas. Para usinas de grande capacidade, com incineração superior a 500 toneladas por dia, recomenda-se um segundo guindaste para garantir que a remoção da escória acompanhe a produção de cinzas. Componentes de acionamento, rolamentos selados e painéis de controle com classificação IP são essenciais, dada a natureza abrasiva e poeirenta do ambiente da fossa de escória.
Guindaste Industrial
Guindaste Industrial
Guindaste Industrial
Critérios de seleção essenciais para guindastes de biomassa e de conversão de resíduos em energia
A seleção do sistema de guindaste correto para uma instalação de valorização energética de resíduos ou biomassa exige que o engenheiro da planta e o gerente de compras definam cinco parâmetros com precisão antes de contatar qualquer fornecedor. Cada parâmetro determina diretamente o projeto estrutural do guindaste, as especificações dos componentes e, consequentemente, o preço cotado.
| Número | Parâmetro de seleção | O que isso determina | Ação do comprador |
| 1 | Capacidade total de incineração (t/d) | Velocidade necessária do guindaste, volume da caçamba, número de unidades de guindaste por fosso | Informe a tonelagem diária no pedido de cotação; os fornecedores devem dimensionar a capacidade de aquisição e a velocidade de deslocamento de acordo com isso. |
| 2 | Disposição da área de manuseio | Vão, altura de elevação, distância percorrida, número de funis de carregamento atendidos | Forneça um desenho dimensionado da vala com as posições das tremonhas e a elevação do topo dos trilhos. |
| 3 | Tipo de resíduo ou combustível | Design da caçamba, classificação de capacidade, nível de proteção contra corrosão (RSU vs CDR vs biomassa) | Especifique RSU / CDR / lodo / palha cinza / palha amarela — cada um tem uma densidade aparente diferente. |
| 4 | Ciclo operacional e classe de serviço | Grau do aço estrutural, potência do motor, tamanho do freio, seleção de rolamentos, vida útil projetada | Realizar a contagem real do ciclo antes de especificar; guindastes de lixo para valorização energética de resíduos = A8; cinzas = A6 |
| 5 | Nível de controle e automação | Requisitos de pessoal, conformidade com as normas de segurança, consistência da produção, integração com o sistema DCS da planta. | Confirme desde o primeiro dia se é necessária operação manual, semiautomática ou totalmente automatizada. |
Dica: O erro de especificação mais comum e dispendioso na aquisição de guindastes para valorização energética de resíduos é fornecer a capacidade de incineração em toneladas por dia sem especificar o número de silos de alimentação e suas posições em relação à fossa de resíduos. O layout dos silos determina o vão, a distância de deslocamento e se um ou dois guindastes são necessários — todos esses fatores têm implicações significativas nos custos.
Classe de serviço e configuração de redundância
A especificação da classe de serviço para guindastes de usinas de valorização energética de resíduos e biomassa não é uma questão de preferência — ela é determinada pelo perfil operacional da usina e pelas consequências da inatividade do guindaste. A tabela abaixo relaciona cada tipo de guindaste à sua classe de serviço correta e ao requisito de redundância.
| Tipo de Guindaste | Classe de serviço | Padrão Operacional | Requisito de redundância |
| Guindaste com garra para lixo | A8 | Contínuo — sincronizado com o incinerador 24 horas por dia, 7 dias por semana, durante os períodos de operação. | OBRIGATÓRIO: 2 guindastes por fossa (1 ativo + 1 de reserva); tempo de inatividade = desligamento do incinerador |
| Guindaste de garra para cinzas/escória | A6 | Frequente — várias vezes por turno, sempre que a escória é descarregada. | 1 guindaste ativo; 2 recomendados para instalações de grande capacidade (incineração > 500 t/d) |
A distinção entre Classe de serviço A7 e A8 É significativo no contexto de valorização energética de resíduos (WtE). A norma A7 permite alguma tolerância a tempo de inatividade planejado; a norma A8 é especificada para guindastes em que qualquer parada não planejada interrompe diretamente um processo industrial contínuo. O guindaste com garra para coleta de lixo em uma usina de valorização energética de resíduos atende inequivocamente ao limite da norma A8 — ele opera continuamente em sincronia direta com a linha de combustão, e sua falha aciona imediatamente um procedimento de desligamento de emergência do incinerador.
Proteção Ambiental e Especificações de Componentes
O ambiente operacional de um guindaste de biomassa ou de conversão de resíduos em energia é hostil ao de equipamentos industriais padrão. Cada decisão importante na seleção de componentes — desde a classe de isolamento do motor até o sistema de pintura — deve levar em consideração os riscos químicos e físicos específicos presentes em cada área da planta.
| Desafio Ambiental | Zona afetada | Resposta do projeto Dafang |
| Gases corrosivos (H₂S, CH₄, HCl) | Poço de resíduos, zonas de gases de combustão | Invólucros selados com classificação IP em todos os painéis elétricos; sistema de pintura resistente à corrosão (DFT mínimo de 200 μm); bandejas de cabos em aço inoxidável na zona de contato com a rede elétrica. |
| Umidade elevada (>95% RH) | Poço de resíduos, armazenamento de biomassa | Aquecedores anticondensação nos painéis de controle; caixas de rolamentos seladas; isolamento elétrico de grau tropical nos enrolamentos do motor. |
| Alta concentração de poeira | Poço de escória, pátio de biomassa | Motores IP65; opção de purga por pressão positiva para painéis de controle; unidades de acionamento seladas com intervalos de relubrificação prolongados. |
| Gás inflamável/explosivo (limitado) | zona de trabalho do guindaste da vala de resíduos | Configuração padrão (não Ex) adequada na maioria das usinas de valorização energética de resíduos — concentrações de gases normalmente abaixo do limite; confirme com a avaliação de meio ambiente, saúde e segurança do local. |
| Ciclos de temperatura | Todos os guindastes de biomassa externos | Juntas de dilatação térmica na pista; isolamento do motor Classe F no mínimo; pastilhas de freio com classificação para faixa de temperatura de −20°C a +60°C. |
Nota sobre os requisitos de segurança contra explosões
Uma pergunta frequente nas especificações de guindastes para valorização energética de resíduos é se é necessário equipamento elétrico à prova de explosão com certificação ATEX/IECEx na zona de descarte de resíduos. Com base em extensos dados operacionais de projetos da Dafang Crane, a concentração de gases inflamáveis e explosivos (principalmente metano proveniente da decomposição de resíduos) na zona de trabalho ativa dos guindastes de coleta de lixo geralmente fica abaixo do limite inferior de explosividade (LIE) em condições normais de operação com ventilação adequada.
Portanto, configurações à prova de explosão não são exigidas como padrão na maioria das usinas de valorização energética de resíduos. No entanto, isso deve sempre ser confirmado por meio de um estudo formal de classificação de áreas perigosas (HAC, na sigla em inglês) conduzido pela equipe de Meio Ambiente, Saúde e Segurança (EH&S, na sigla em inglês) da usina antes da finalização das especificações elétricas. Invólucros resistentes à corrosão e selados (IP65 no mínimo) permanecem obrigatórios em todas as aplicações de guindastes para fossas de resíduos, independentemente do resultado da avaliação de atmosfera explosiva.

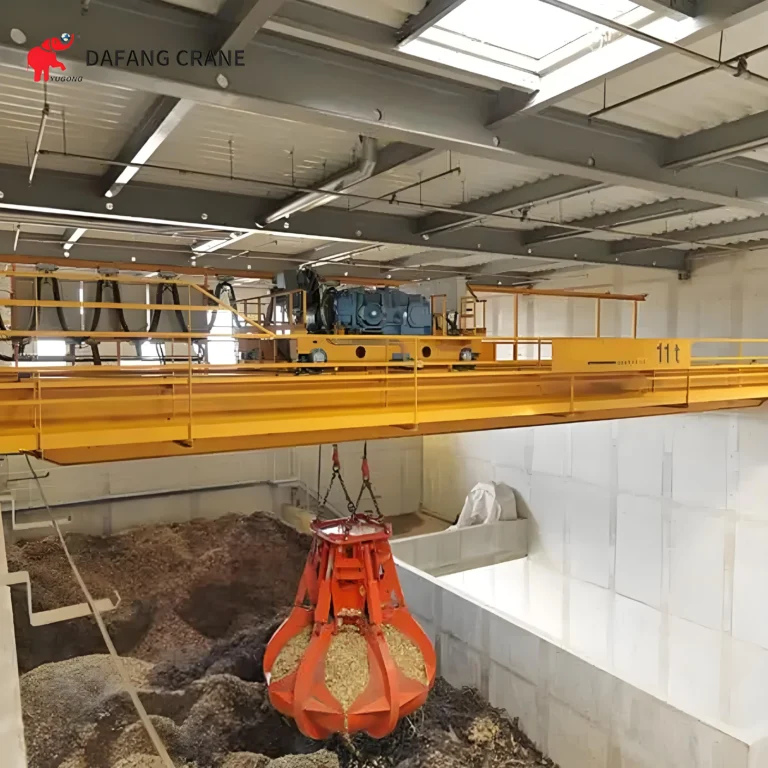

Guindastes de biomassa: Automação, diversificação de combustíveis e projeto de disponibilidade
O manuseio de biomassa como combustível apresenta um conjunto único de desafios de projeto para guindastes, que diferem significativamente tanto das aplicações convencionais de pontes rolantes quanto do contexto de conversão de resíduos em energia. As principais variáveis são a diversidade de combustíveis, a exposição ao ar livre (a maioria dos pátios de armazenamento de biomassa são descobertos ou semi-cobertos) e a ausência de um guindaste reserva — o que faz com que cada hora de inatividade do guindaste principal impacte diretamente o fornecimento de combustível para a usina.
Design de garra para tipos mistos de combustível
A diversidade de matérias-primas de biomassa — desde fardos densos e uniformes de palha de trigo até talos de algodão soltos e irregulares misturados com detritos ocasionais — exige projetos de caçambas que possam acomodar uma ampla gama de densidades (tipicamente de 80 a 350 kg/m³, dependendo do tipo de combustível e do teor de umidade). As caçambas para biomassa da Dafang utilizam acionamento hidráulico da mandíbula com largura de abertura variável e força de fechamento ajustável para lidar com essa variedade sem a necessidade de trocas manuais da garra entre as entregas de combustível.
Operação ao ar livre e resistência às intempéries
Os guindastes para pátios de armazenamento de biomassa normalmente operam ao ar livre ou em estruturas semiabertas, expondo todos os componentes estruturais e elétricos à chuva, vento, radiação UV e variações de temperatura. A Dafang especifica componentes estruturais galvanizados ou sistemas de pintura epóxi bicomponente (espessura mínima de película seca de 200 μm) para todos os guindastes de biomassa utilizados em ambientes externos. Os painéis elétricos utilizam invólucros IP65 ou IP66 com aquecedores anticondensação controlados por termostato para evitar a entrada de umidade durante períodos noturnos frios.
Automação e Operação Não Tripulada
Os sistemas de guindastes de biomassa totalmente automatizados da Dafang integram-se ao sistema de controle distribuído (DCS) de gerenciamento de combustível da usina via Profinet ou Modbus TCP, permitindo que o guindaste opere sem um operador dedicado durante todo o ciclo de combustível: descarregamento de fardos do caminhão, empilhamento em áreas de armazenamento, monitoramento da quantidade de combustível e alimentação da linha de combustão sob demanda. Sistemas anticolisão automatizados permitem que dois guindastes trabalhem no mesmo vão sem risco de colisão estrutural.
Conclusão: Por que a precisão nas especificações de guindastes é importante em projetos de valorização energética de resíduos?
O guindaste para a indústria de conversão de resíduos em energia e biomassa não é uma compra de utilidade pública — é um componente de processo essencial, com relação direta à disponibilidade da planta, produtividade, segurança e conformidade regulatória. Acertar as especificações desde o início — classe de serviço, configuração de redundância, proteção ambiental, nível de automação e projeto da garra — determina se o guindaste terá sua vida útil projetada de 20 anos com custos de manutenção planejados ou consumirá o orçamento em reparos reativos e penalidades por tempo de inatividade.
Grua Dafang A equipe de engenharia da WtE (Waste-to-Energy) oferece experiência dedicada em projetos de guindastes para biomassa e conversão de resíduos em energia. Nossa equipe trabalha com base em desenhos de layout da planta e dados de capacidade de incineração para elaborar uma recomendação completa de configuração de guindaste — incluindo dimensionamento estrutural, especificações elétricas e quantidade de guindastes — antes mesmo da emissão do primeiro pedido de compra.
Perguntas mais frequentes
Q1: Qual a classe de serviço exigida para um guindaste com garra para coleta de lixo em usinas de valorização energética de resíduos?
Os guindastes de coleta de lixo devem atender à classe de serviço A8 — o nível industrial mais alto segundo a norma ISO 4301 — pois operam de forma contínua e sincronizada diretamente com o incinerador. Uma unidade de reserva é sempre necessária; qualquer parada não planejada do guindaste em operação aciona imediatamente a sequência de desligamento do incinerador.
Q2: Quantos guindastes são normalmente instalados acima de uma vala de rejeitos?
Dois guindastes são padrão: uma unidade principal lida com a alimentação diária, mistura, pesagem e distribuição de materiais; a segunda serve como reserva ativa, mantida energizada e em condições operacionais para que possa assumir o controle em minutos quando o guindaste principal necessitar de manutenção. Para usinas com capacidade de incineração superior a 1.000 t/d, três guindastes são às vezes especificados.
Q3: Qual a diferença entre um guindaste com garra para lixo e um guindaste com garra para cinzas?
O guindaste de coleta de lixo opera na classe de serviço A8 em sincronia direta com o incinerador e requer redundância de dois guindastes. O guindaste de coleta de cinzas manuseia escória na classe de serviço A6 com operação intermitente — um perfil de serviço inferior que reflete a natureza periódica, em vez de contínua, da descarga de cinzas. As especificações dos componentes, o dimensionamento do motor e a classe do aço estrutural diferem de acordo.
Q4: Que tipos de guindastes são usados em usinas de energia de biomassa?
As usinas de biomassa geralmente utilizam guindastes para manuseio de fardos de palha (para logística de fardos uniformes), pontes rolantes com garra para palha solta (para biomassa a granel mista) e guindastes na casa de turbinas para manutenção dos geradores. Sistemas totalmente automatizados e não tripulados são padrão para o fornecimento de combustível, integrando-se ao sistema de controle distribuído (DCS) da usina para entrega de combustível sob demanda.
Q5: É necessário que as usinas de conversão de resíduos em energia exijam especificações à prova de explosão para guindastes?
Com base na experiência operacional e nos dados de monitoramento de gases de diversas usinas de valorização energética de resíduos (WtE), as concentrações de gases inflamáveis na zona de trabalho ativa dos guindastes de coleta de lixo geralmente ficam abaixo do limite inferior de explosividade em condições normais de ventilação. Configurações à prova de explosão não são exigidas na maioria dos casos, mas um estudo formal de classificação de áreas perigosas pela equipe de Meio Ambiente, Saúde e Segurança (EH&S) da usina é necessário antes da finalização das especificações elétricas.
