رافعة ذراعية ذراعية مثبتة على الأرض

ما هي الرافعة الجيبية المثبتة على الأرض؟

دافانج's Floor mounted jib crane is a highly flexible and efficient lifting equipment, widely applied in automobile workshop and production line. The floor mounted jib crane is a versatile material handling equipment fixed directly to the floor via a sturdy base. It features a horizontal jib arm that rotates (often 180 to 360 degrees) to lift and move loads. Its load capacity typically ranges from 0.5 to 5 tons, suiting diverse needs.

Commonly used in workshops, warehouses, factories, and loading docks, this floor-mounted cantilever jib crane efficiently can handle goods in confined spaces due to its compact design. The fixed floor mounted pillar ensures stability, while the rotating arm allows flexible operation within its radius. It can reduce manual labor and boost workflow efficiency. Easy to install and maintain, it works well with hoists or trolleys for precise load positioning. It is ideal for repetitive lifting tasks. Its adaptability and reliability make it a key tool in optimizing material handling processes.

الكابولي الدوار هو المكون الرئيسي لتحقيق رفع المواد في الفضاء ثلاثي الأبعاد. العمود هو هيكل الدعم للمعدات بأكملها. عادة ما تستخدم هذه الرافعة الجيبية رافعة كهربائية كهيكل رفع. يمكن للمستخدمين اختيار نوع مختلف من الرافعات الكهربائية لتلبية مهام الرفع المختلفة.

Advantages of Dafang Floor Mounted Jib Cranes

Compared with ordinary overhead traveling cranes و الرافعات الجسرية, this floor mounted jib crane has many unique advantages in load range, shipping and installation, lifting operation, and lonf maintenance process.

• تركيب مرن:
• لا تعتمد على هياكل المباني، فهي مثبتة مباشرةً على الأرض، وهي مناسبة لمواقع مختلفة مثل الورش والمستودعات. وبفضل متطلبات الأساس البسيطة نسبياً، فإنه يتيح سهولة تعديل مواضع التركيب بناءً على الاحتياجات التشغيلية.
• تشغيل فعال:
• The cantilever enables 180°-360° rotation, providing wide coverage. Combined with electric or manual drive, this jib crane quickly completes lifting, moving, and positioning of goods, enhancing short-distance handling efficiency.
• قابلية التحميل للتكيف:
• متوفرة بمواصفات مختلفة (عادةً 0.5 - 5 أطنان)، وهي تلبي احتياجات تشغيل الأحمال الصغيرة والمتوسطة على وجه التحديد، وتتعامل مع كل من نقل المواد الخفيفة ورفع بعض المعدات الثقيلة.
• سهولة الصيانة:
• بفضل الهيكل المدمج، يسهل فحص المكونات الأساسية (مثل الآليات الدوارة والرافعات) وإصلاحها. وهي تتميز بانخفاض معدل الأعطال وانخفاض تكاليف ما بعد الصيانة، مما يضمن التشغيل المستقر على المدى الطويل.

استخدام الرافعات الجيبية المثبتة على الأرض

Floor-mounted jib crane is widely used in material handling places due to its good performance.

• مرافق التصنيع:
• جزء لا يتجزأ من ورش السيارات أو الماكينات أو ورش تشغيل المعادن، مما يساعد في رفع المكونات الثقيلة (مثل كتل المحركات، والعوارض الفولاذية) أثناء التجميع، ويسهل نقل المواد بين محطات العمل من خلال الدوران بزاوية 360 درجة.
• المستودعات والمراكز اللوجستية:
• يسهل تحميل/تفريغ المنصات النقالة أو نقل البضائع إلى رفوف التخزين أو نقل الأغراض بين الشاحنات والمناطق الداخلية، وهو مثالي لمهام الرفع المتكرر لمسافات قصيرة.
• ورش عمل الصيانة:
• يدعم إصلاح المعدات عن طريق رفع المحركات، أو التروس، أو الأدوات، مما يتيح التموضع الدقيق لمساعدة الفنيين على الوصول إلى الأجزاء التي يصعب الوصول إليها بأمان وكفاءة.

المعلمات الفنية للرافعة الجيبية

قدرة الرفع			طن	3			5
ارتفاع الرفع			متر	4	5	6	4	5	6
نصف قطر صالح			متر	4	5	6	4	5	6
نظام العمل				A3
زاوية الدوران			الدرجة العلمية	180,270,360
سرعة	الرفع	السرعة العادية	م/دقيقة	8
		سرعة بطيئة	م/دقيقة	0.8
	سرعة الدوران		ص/دقيقة	0.5~1
	سرعة السفر		م/دقيقة	20
زاوية الدوران			الدرجة العلمية	180,270,360

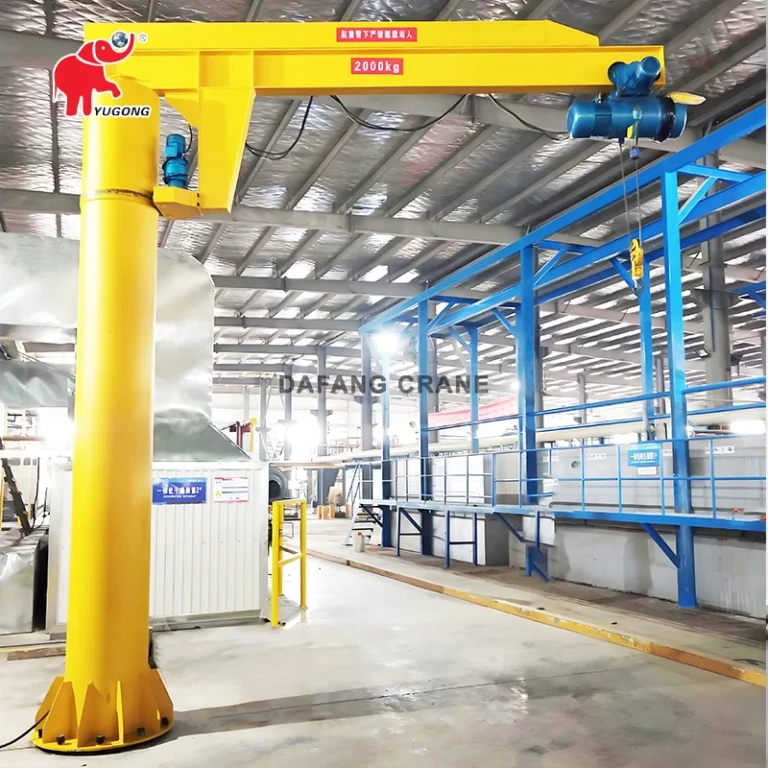

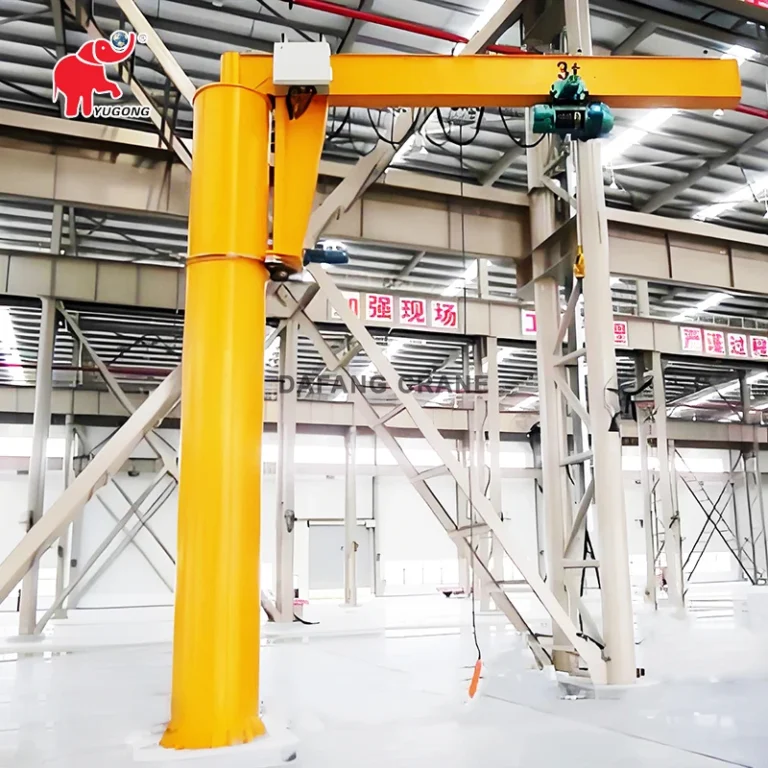

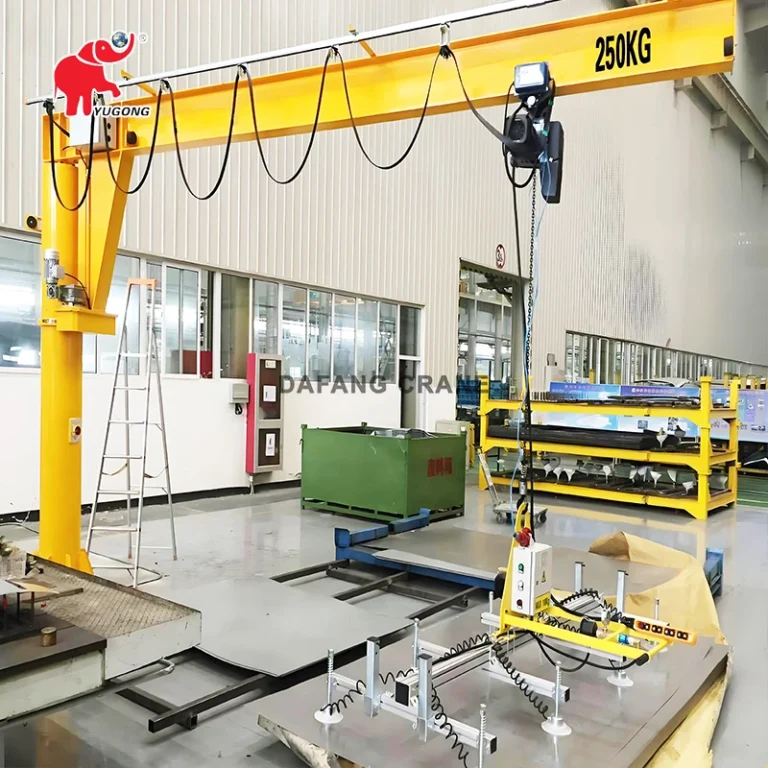

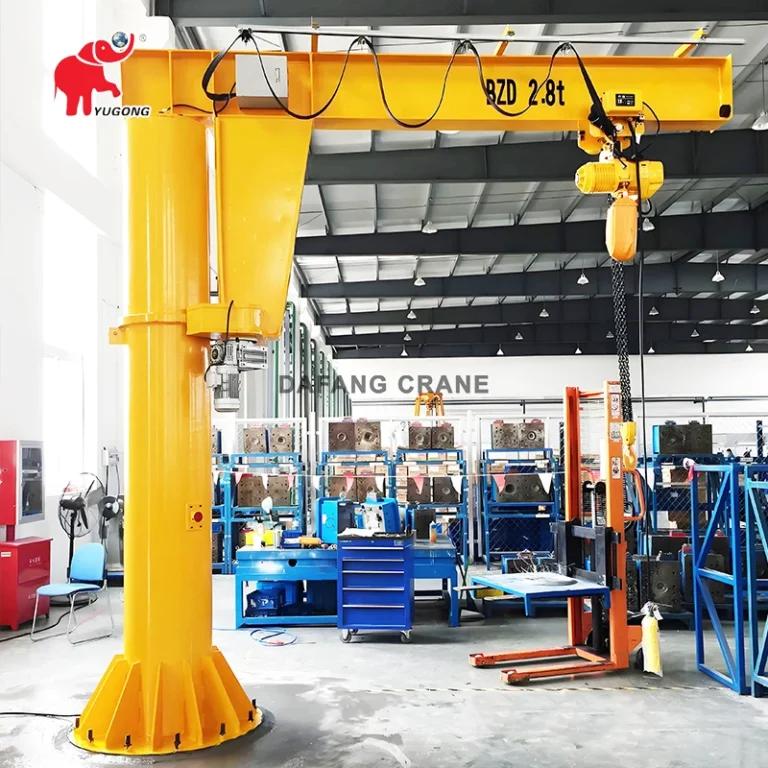

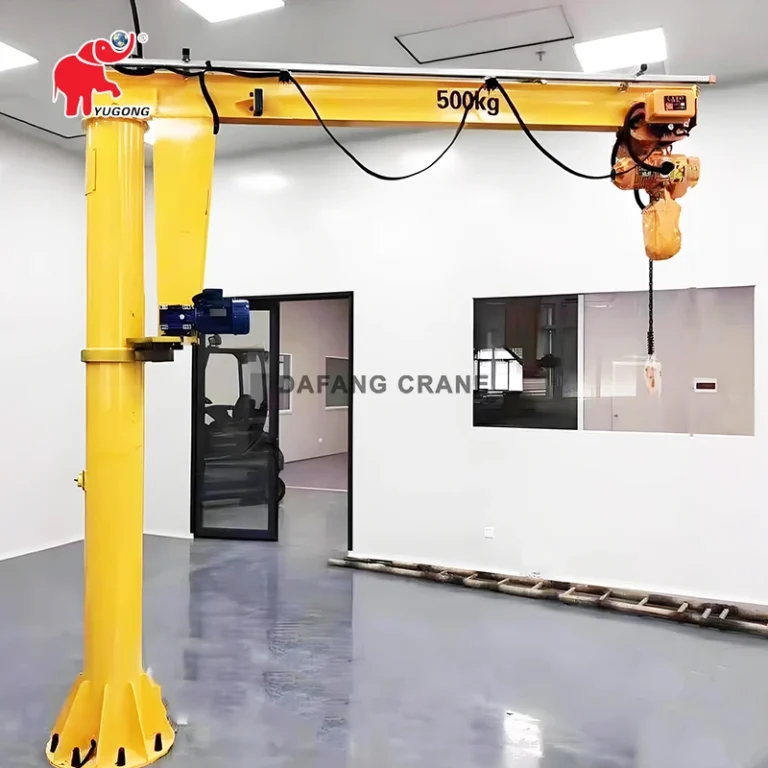

BZ-type Floor Mounted Jib Crane Manufacturer
