La grúa electromagnética es un equipo de elevación eficiente especialmente diseñado para la manipulación y apilamiento de materiales metálicos. Según la disposición de la viga principal, existen cuatro tipos: paralela a la viga principal, perpendicular a la viga principal, tipo viga giratoria superior y tipo viga giratoria inferior.
La grúa pórtico electromagnética es un equipo de elevación eficiente especialmente para el manejo y apilamiento de materiales metálicos. Según la disposición de la viga principal, hay cuatro tipos: paralela a la viga principal, vertical a la viga principal, tipo de viga giratoria superior y tipo de viga giratoria inferior. Estos cuatro tipos son diferentes en diseño estructural, modo de operación y sitios de trabajo aplicables.

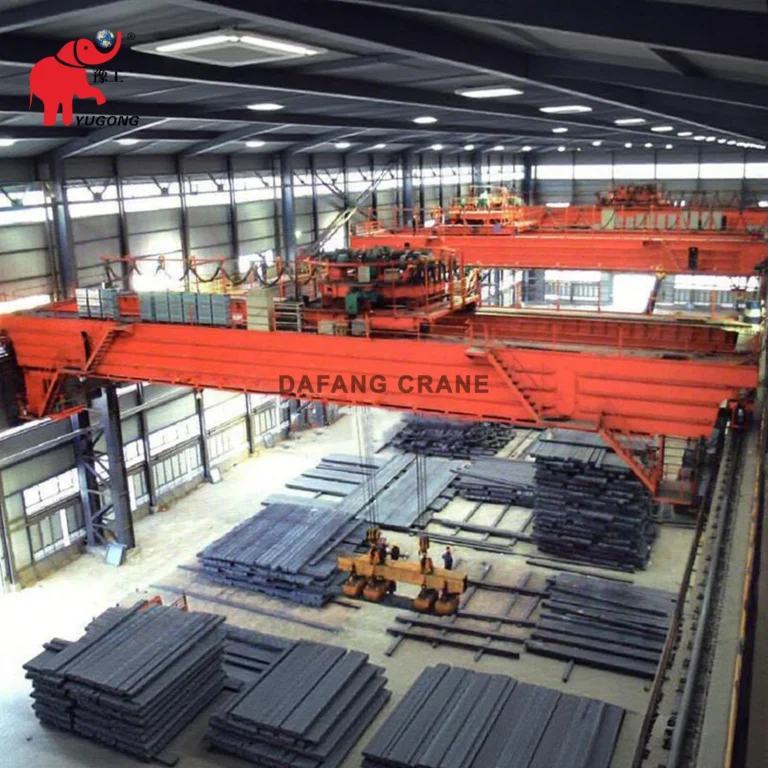

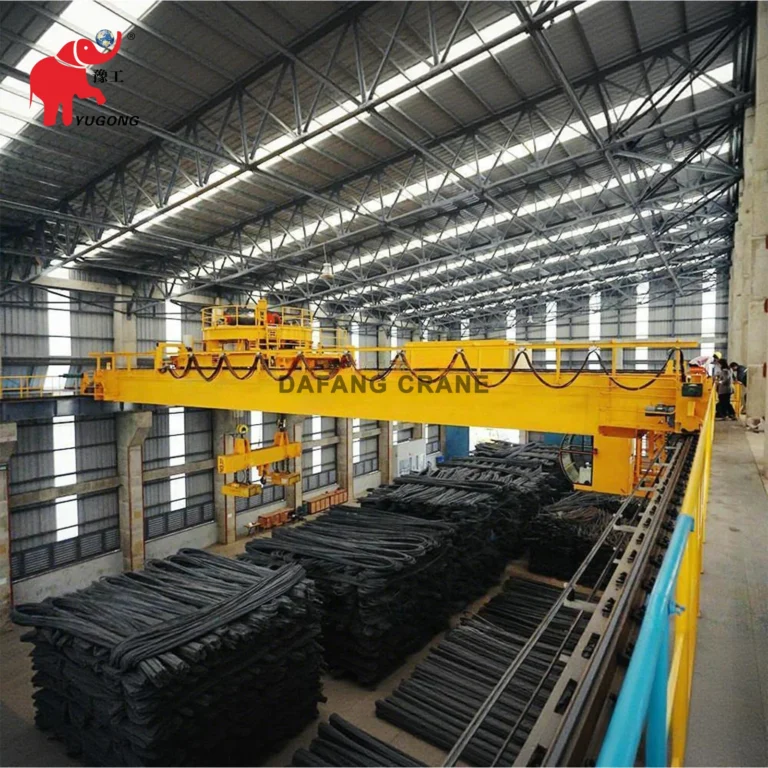

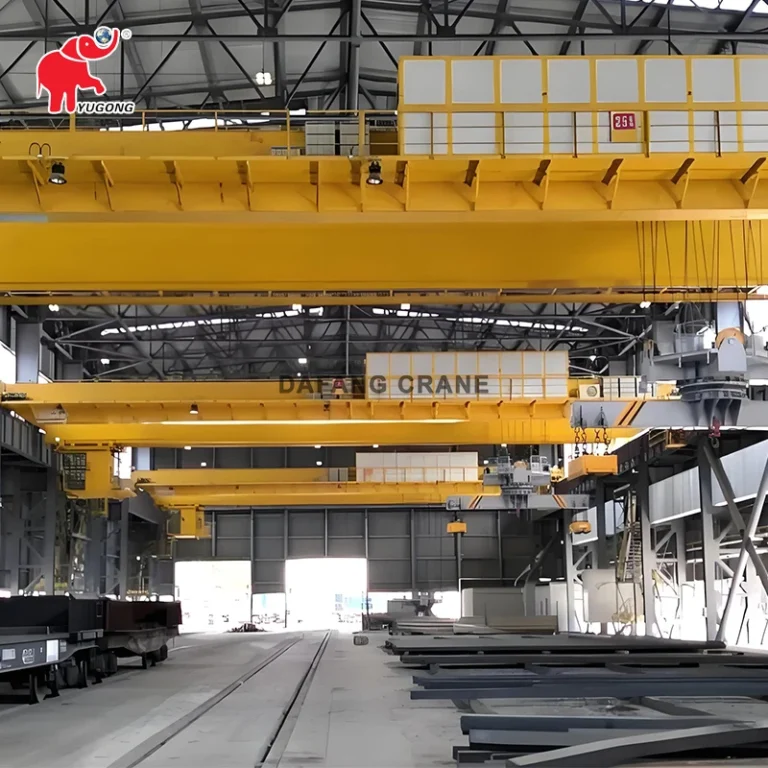

Viga Colgante Paralela a la Viga Principal (estructura de doble viga)

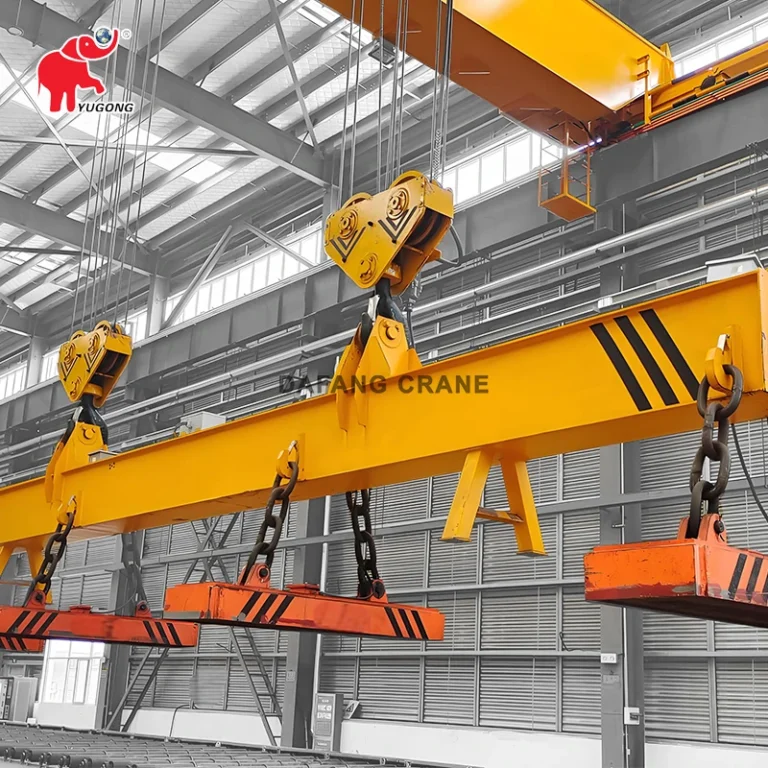

Características estructurales: Dos vigas principales dispuestas en paralelo, y el haz de suspensión electromagnético instalado horizontalmente debajo de las vigas principales.
Ventajas: Fuerte capacidad de carga y alta estabilidad, adecuadas para necesidades de elevación de gran tonelaje (como 15t ~ 40t) y gran luz (≥16m), y son comunes en plantas siderúrgicas y fabricación de maquinaria pesada.
Aplicaciones típicas: Levantamiento de materiales magnéticos de alta resistencia, como placas de acero, bobinas de acero, grandes piezas fundidas, etc.

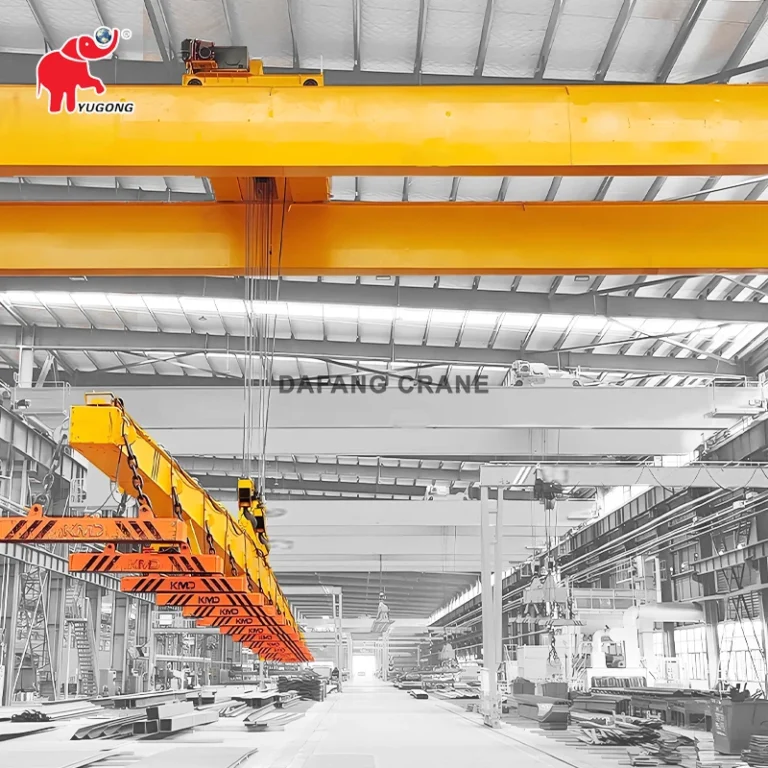

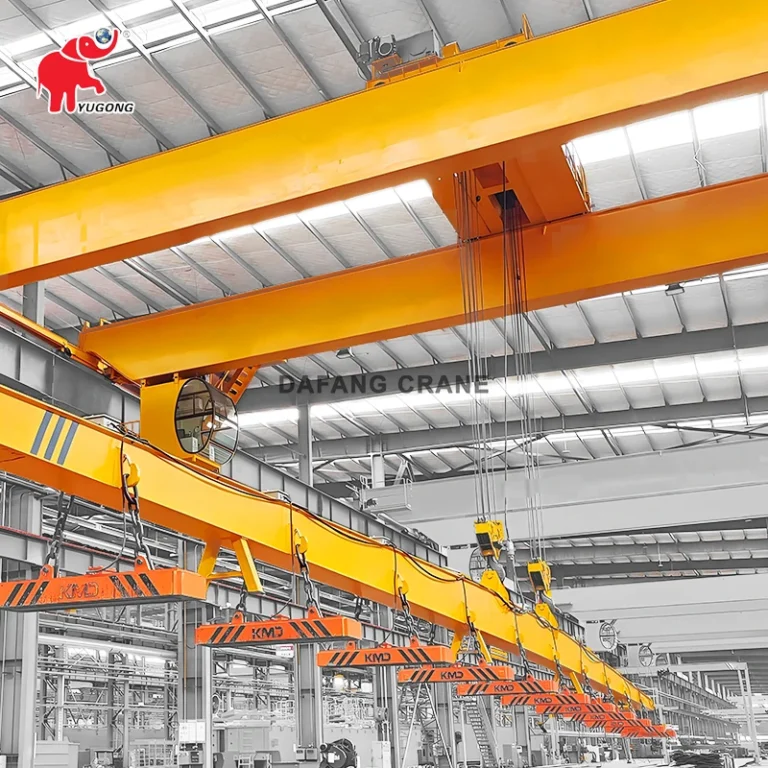

Colgante Vertical a Viga Principal Tipo (estructura de doble viga)
Características estructurales: La viga colgante electromagnética y el carro eléctrico son perpendiculares a las vigas principales, y la estructura general es compacta.
Ventajas: Ocupa poco espacio, adecuado para edificios de fábricas bajos o de poca altura o de claros cortos (≤12m), tiene alta flexibilidad.

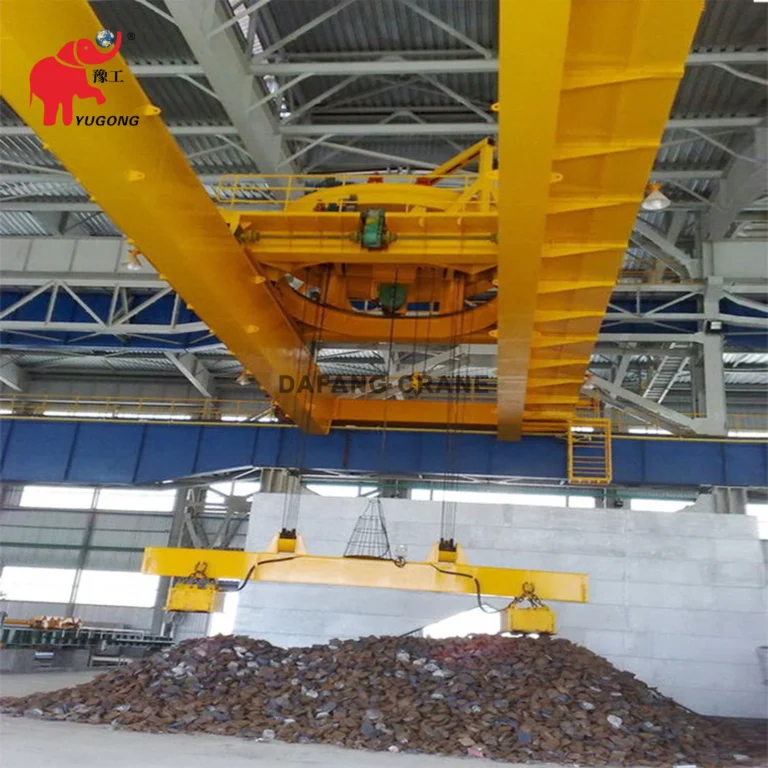

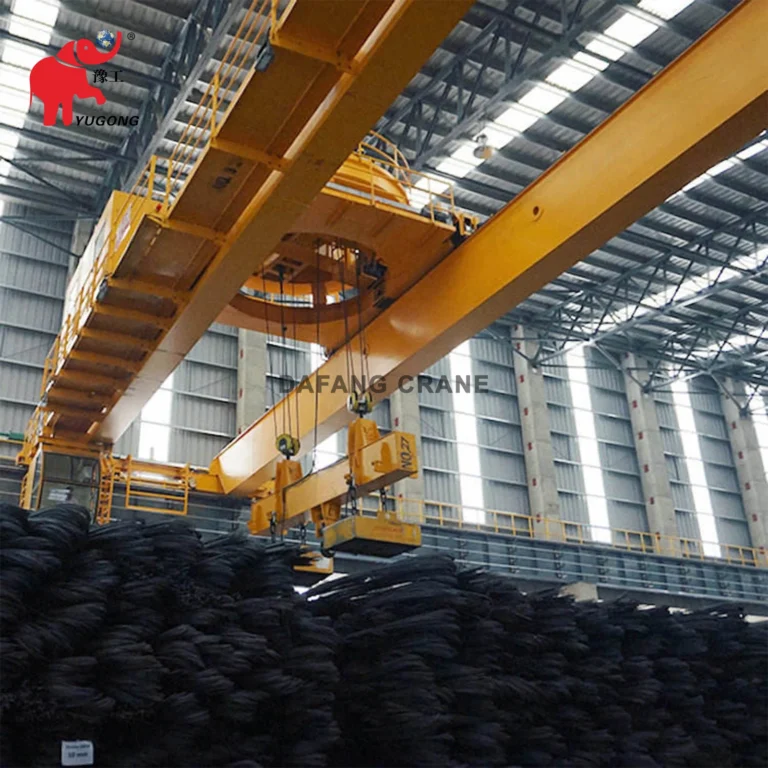

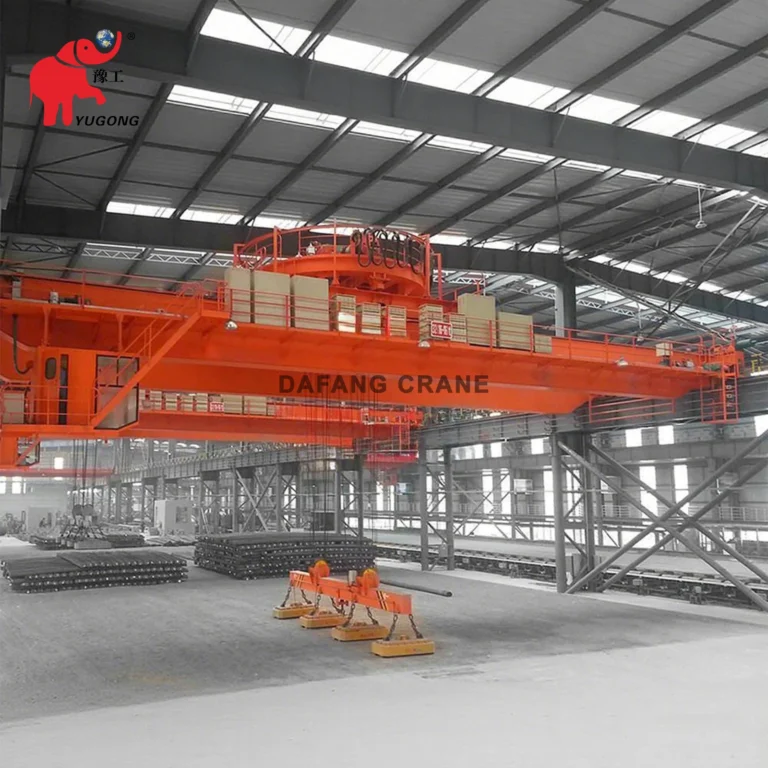

Grúa puente electromagnética de rotación superior
Características estructurales: La viga colgante se instala por encima de las vigas principales y puede girar en un plano horizontal. Este diseño permite que la grúa puente transporte material a mayor escala. Al girar la viga colgante, se pueden lograr tareas de manejo de materiales más complejas y mejorar en gran medida la flexibilidad operativa.
Manipulación de materiales multiángulo: Adecuado para situaciones en las que los materiales necesitan ser transportados desde múltiples ángulos, como operaciones de manipulación o ensamblaje de piezas de formas complejas.

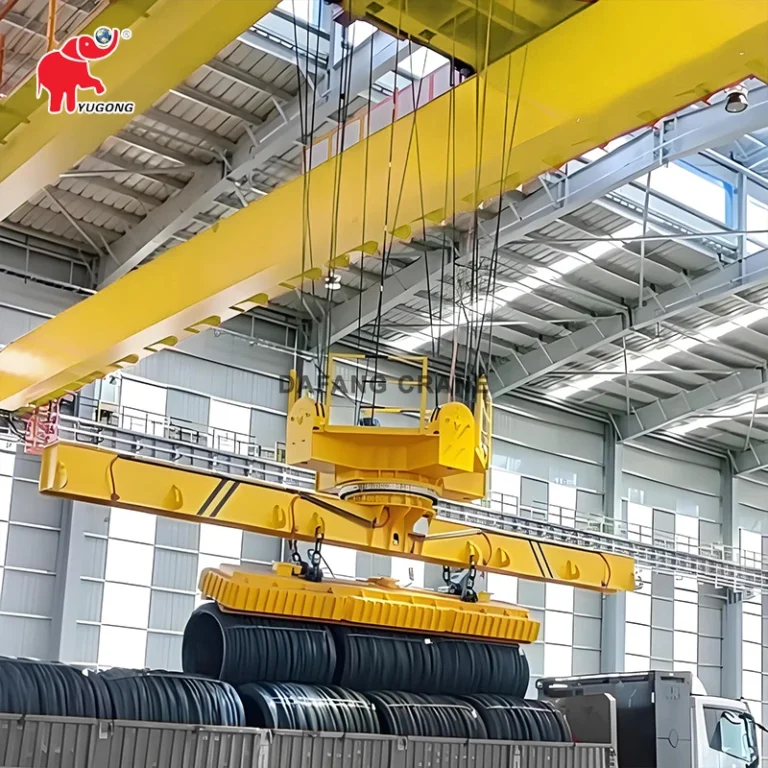

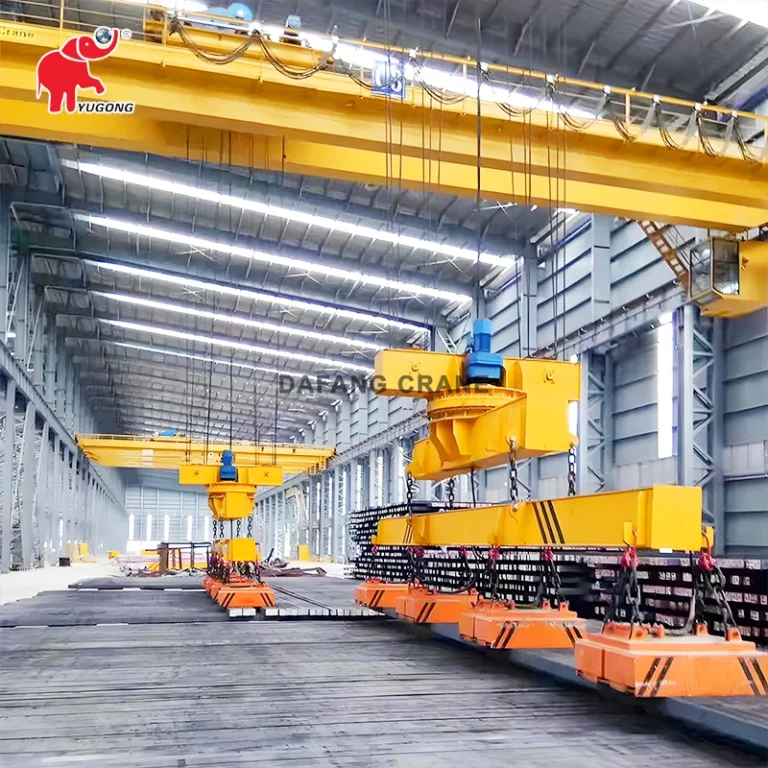

Grúa puente electromagnética de haz de rotación inferior
Características estructurales: La viga colgante se instala debajo de las vigas principales y puede girar en un plano horizontal. Similar a la viga colgante de giro superior, pero generalmente es más adecuada para entornos con poca altura libre.
Aplicación: Este diseño es especialmente adecuado para lugares con poca altura libre, asegurando una operación eficiente en alturas limitadas. Por ejemplo, en sótanos, interiores de fábricas y otras áreas donde el espacio libre es limitado, el diseño de viga de suspensión rotatoria inferior puede hacer pleno uso del espacio limitado para el manejo de materiales.
Aplicación
Fabricación y procesamiento de acero En las acerías y laminadores de acero, la grúa electromagnética aérea podría transportar eficientemente materiales metálicos como planchas y tochos de acero. Las vigas colgantes electromagnéticas pueden adsorber firmemente metales de diversas formas, mejorar la eficiencia operativa y reducir la intervención manual.
Taller de fabricación de maquinaria Para plantas de fabricación de maquinaria, sirve para transportar y ensamblar grandes piezas metálicas como bancadas de máquinas herramienta y componentes de motores. Su capacidad de control preciso garantiza el manejo seguro y el posicionamiento exacto de piezas de trabajo complejas.
Fábrica de automóviles Durante el proceso de fabricación de automóviles, es capaz de transportar componentes metálicos pesados como partes de la carrocería y motores. El diseño de viga colgante electromagnética mejora la seguridad y eficiencia del proceso de manipulación y reduce el riesgo de daños en partes vulnerables.
Estación de reciclaje de chatarra En la estación de reciclaje de chatarra, se trata de clasificar y transportar chatarra como chatarra de hierro, chatarra de acero, etc. Las vigas colgantes electromagnéticas pueden adsorber y transportar rápidamente grandes cantidades de chatarra, mejorando en gran medida la eficiencia y la seguridad del procesamiento.
Líneas de procesamiento
Puente grúa de suspensión electromagnética
Características
Fuerte capacidad de adsorción electromagnética La grúa puente electromagnética cuenta con potentes electroimanes que pueden adsorber firmemente materiales metálicos de diversas formas y tamaños, ya sean planchas de acero, tochos u otras piezas metálicas de uso pesado. Este método de adsorción no solo mejora la eficiencia de manipulación, sino que también reduce la intervención manual, garantizando la seguridad y la estabilidad.
Sistema operativo flexible Con sistemas de control avanzados, que incluyen un sistema de control de velocidad por convertidor de frecuencia y un PLC (controlador lógico programable), soporta operaciones de ajuste fino para garantizar un posicionamiento preciso y una elevación segura en un espacio limitado. Los modos de operación con control remoto inalámbrico y cabina brindan mayor flexibilidad para adaptarse a diferentes necesidades operativas.
Diseño de viga colgante multifuncional La viga colgante electromagnética se puede ajustar según las diferentes necesidades operativas, como cambiar el número, la posición o la fuerza del campo magnético del electroimán. Los diseños de viga colgante giratoria superior e inferior brindan una mayor flexibilidad operativa, lo que permite a la grúa puente manipular materiales a mayor escala, adaptándose a formas y tamaños de piezas de trabajo complejos.
Parámetros técnicos
Grúa puente electromagnética con viga portadora
Capacidad (toneladas)
15
20
32
20+20
Envergadura (m)
22.5
25.5
28.5
31.5
34.5
22.5
25.5
28.5
31.5
34.5
22.5
25.5
28.5
31.5
34.5
22.5
25.5
28.5
31.5
34.5
Altura de elevación (m)
16
16
16
16
Deber de trabajo
A6
A6
A6
A6
Velocidad
Velocidad de elevación
m/min
13.2
12.6
12.5
11.7
Velocidad del trolebús
36.7
36.2
37
37.5
Velocidad de desplazamiento de la grúa
101.4
89
87.3
87.3
Carga máxima por eje (kN)
175
190
203
215
230
215
228
240
249
259
305
322
332
345
357
358
375
388
405
425
Potencia total
63
71
111.3
128.5
Recomendar modelo de tren
43 kg/m
43 kg/m
43 kg/m
QU100
Nota: El deber de trabajo puede ser diseñado A6 o A7.
